Неисправности регулятора холостого хода и его проверка

Советы

Чтобы продлить срок службырегулятора холостого хода, следует:

• своевременно менять воздушный фильтр;
• во время стоянки авто зимой периодически заводить двигатель, прогревать, производить перегазовки, чтобы разрабатывать регулятор для предотвращения его заклинивания;
• избегать попадания посторонних жидкостей в зону дроссельной заслонки (спреи «быстрый запуск» регулятору не представляют опасности).

Видео — проверка РХХ:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Регулировка КХХ

Блок управления клапаном может быть установлен

Тем не менее, четырехколесный тормоз выполняет свою задачу только в том случае, если водитель может достичь указанной цели с помощью педали тормоза, которая как можно короче, без блокировки колес. Однако физическая сила водителя всегда остается в ограниченных пределах, в то время как с другой стороны ход педали не может выходить за определенную степень в интересах удобной и безопасной работы тормоза. В этом варианте осуществления четырехколесного тормоза тормозная работа, выполняемая водителем, распределяется по тормозам всех четырех колес. Чтобы сделать тормозное усилие, связанное с отдельным колесом, все еще эффективным, необходимо заставить тормозную связь относительно высоким отношением. Это, в свою очередь, имеет недостаток небольшого хода педали, который вряд ли учитывает малейший износ и является обстоятельством, которое при движении на длинных склонах может стать весьма неприятным в результате постепенного уменьшения торможения во время спуска может быть достигнуто.

Очень важно постараться вывести регулировочный винт примерно на тот же уровень, что и прежде. От этого зависит качество и эффективность холостого хода, а также многие другие технические показатели

Процесс настройки схож с тем, что был описан в пункте «диагностика». Необходимо выполнить следующее:

• запустить и прогреть двигатель,
• подержать в течение 2-х минут на 2000 оборотах,
• дать газу несколько раз;
• заглушить мотор и отключить датчик положения дроссельной заслонки;
• снова запустить мотор, поднять обороты и плавно отпустить газ.

Если автомобиль после этого глохнет, то необходимо подкрутить регулировочный винт. Именно таким способом происходить настройка. Количество оборотов должно составлять:

Однако в другой конструкции тормоза, которая не является четырехколесным тормозом, было отменено немедленное торможение задних колес, чтобы тормозить значительно более быстрый проходной вал на месте; таким образом, приведение в действие педали было применено к переднему колесному тормозу и трансмиссионному валу. Эта компоновка снова имеет недостаток в том, что дифференциал должен поглощать весь незначительный тормозной момент и что влияние дифференциала на задние колеса, которое, как известно, способствует вращению транспортного средства во время торможения, не отменяется, как в случае прямого торможения задним колесом случай.

• Примерно 530-630 об/мин для ручной КПП;
• Примерно 600-700 об/мин для автоматической КПП.

Промывка клапана холостого хода своего автомобиля должна помочь добиться более чистого и плавного запуска, а также стабильной работы на малых оборотах. Двигатель не должен «чихать» или глохнуть в обычных условиях

Так что следует позаботиться о необходимых мерах предосторожности и выполнить всё необходимое заранее

Исходя из этих соображений, автомобильная техника начала выпускать механически действующие тормоза, которые не зависят от физической силы водителя и, таким образом, способны тормозить все колеса в достаточной прочности с достаточно большим резервным ходом тормозных колодок.

Воспроизводится диаграмма пневматической тормозной системы для легковых автомобилей. Воздушный пресс, а также все другие устройства тормозной системы отлиты из силумина. Привод целесообразно от вала управления или от вспомогательного вала, служащего для управления регулятором, насосом охлаждающей воды и другими вспомогательными устройствами. Если вторичный вал трансмиссии имеет достаточно большой момент инерции, так что он не слишком быстро останавливается во время переключения при относительно высоком сопротивлении привода воздушного пресса, его также можно приводить в движение от этого вала.

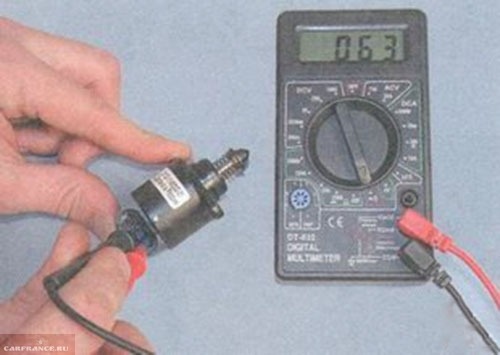

Методика проверки датчика при помощи мультиметра

Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.

Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.

Диагностика и неисправности РХХ ВАЗ 2110

Поломки клапана холостого хода могут иметь как электрический, так и механический характер. К механическим относятся:

• закоксовывание канала холостого хода;
• появление нагара на конусном клапане;
• заедание штока конусного клапана;
• потеря пружиной клапана РХХ номинальной упругости;
• механические повреждения штока и конуса;
• износ, выработка конуса.

К поломкам электрического характера относят выход из строя обмоток шагового электродвигателя, отсутствие контакта на разъемах регулятора, некорректные команды системы управления двигателем (ЭБУ), обрыв или повреждение коммутационных проводов.

Как проверить датчик холостого хода ВАЗ 2110 своими руками

Схема проверки датчика холостого хода ВАЗ 2110

Ресурс регулятора холостых оборотов должен составлять не менее 100 тысяч км пробега. Тем не менее при использовании паршивого бензина и высоких нагрузках он может приказать долго жить гораздо раньше. Для проверки регулятора холостого хода нам пригодится мультиметр и стандартный набор инструментов. Проверку проводим строго в такой последовательности, чтобы избежать ошибок:

• Выключаем зажигание.
• Отключаем разъем жгута проводов от регулятора холостого хода, нажав на фиксатор.
• Включаем зажигание, измеряем мультиметром в режиме измерения напряжения данные между выводом 1 на колодке и массой.
• Измеряем напряжение на остальных трех выводах колодки. Показания мультиметра должны быть в пределах 0,4-12 В.
• Переключаем тестер в режим измерения сопротивления.
• Измеряем сопротивление между контактами 1-2 на датчике холостого хода и 3-4. Сопротивление должно быть от 40 до 80 Ом. Это контакты обмоток двух катушек шагового двигателя.

Если полученные показатели не соответствуют номиналам, заменяем регулятор или ищем обрыв в цепи его питания (в случае отсутствия напряжения на колодке).

Чистка и замена датчика холостого хода (РХХ) ВАЗ 2110

Чистка и проверка состояния регулятора обычно проводится на пробеге 15-20 тысяч км. Перед тем как почистить или заменить регулятор холостого хода на ВАЗ 2110 инжектор, необходимо в обязательном порядке выключить зажигание.

• Процедура пустяковая и занимает не более 15 минут, тем не менее зажигание необходимо отключить и снять контактную колодку с корпуса регулятора.
• РХХ крепится к дроссельному узлу двумя винтами, которые откручиваются отверткой с плоским шлицом (в некоторых исполнениях под крест).

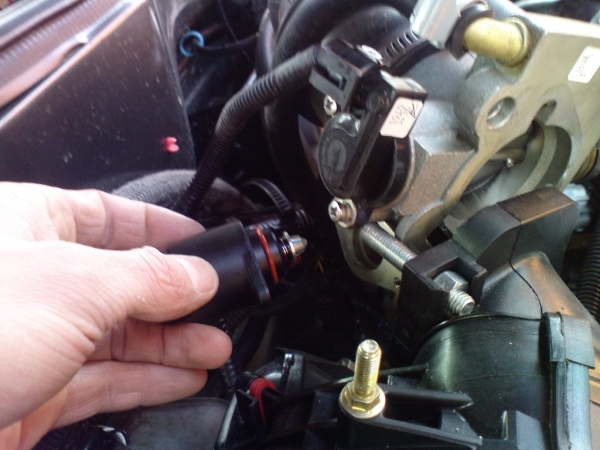

• Аккуратно и плавно тянем на себя регулятор и вынимаем его из посадочного гнезда. Не забываем удалить уплотнительное кольцо.
• Оцениваем состояние седла конусного клапана в корпусе дросселя. С помощью проникающей смазки WD40 или аэрозоля-очистителя для карбюраторов чистим поверхность седла клапана в дроссельном корпусе.
• Подключаем разъем к регулятору. Включаем на несколько секунд зажигание, затем выключаем и снова включаем. Шток клапана сам выкрутится с помощью шагового двигателя. Выключаем зажигание.
• Тщательно чистим конус и шток с пружиной с помощью проникающей смазки ветошью.
• После очистки вставляем шток с пружиной на место, наживив резьбу, но полностью не закручиваем. Включаем зажигание, шаговый двигатель сработает и усадит шток на положенный ему 21 шаг.

Осталось установить все на место в обратном порядке, включить на несколько секунд зажигание, выключить его и снова включить. Можно запускать двигатель и тестировать систему холостого хода. Так же поступаем и при замене датчика холостого хода (РХХ) на ВАЗ 2110.

Выбираем РХХ на ВАЗ 2110, какой лучше

Неоригинальный РХХ (датчик холостого хода) ВАЗ 2110

Оригинальный датчик холостого хода имеет номер по каталогу 2112-1148300. Его цена порядка 170 гривен. В продаже существует около двух десятков регуляторов от разных производителей (все они, кстати, подходят и к Таврии, Ланосу, Сенсу Приоре и Калине), однако, по отзывам владельцев, наиболее точно и корректно работают следующие:

• регулятор CRB с каталожным номером 1309.2090/17059602, цена 150 гривен;
• подозрительный, но чуть дешевле Автотрейд с артикулом АТ17059602, цена 140 гривен;
• GM-овский регулятор Continental с артикулом 17059602, 180 гривен;
• польский FSO 17059602-FSO, цена 146 гривен;
• корейский KS 17059602/93744675, цена 165 гривен на 2019 год;
• самый дешевый, польский TackPart 17059602/93744675, около 100 гривен;
• корейский РХХ ANAM 17059602/93744675.

Неоригинальный регулятор холостого хода

По возможности публика рекомендует устанавливать родной ВАЗовский регулятор 2112-1148300, поскольку точность калибровки шагов у разных производителей может отличаться.

Топливный бак автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 и их модификаций: 2 комментария

Как почистить датчик холостого хода?

Чистка РХХ выполняется после подготовки следующих инструментов и материалов:

• отвертка с крестовым наконечником;
• средство для очистки карбюраторов, подойдет также обычный спирт, растворитель или жидкость WD-40;
• гаечные ключи;
• ключи Тоrх;
• ветошь без ворса, желательно светлого цвета.

Пользователь Александр Филимонов рассказал о нюансах выполнения очистки регулятора холостых оборотов.

Чистить устройство надо так:

Двигатель машины должен быть отключенным и остывшим.
Производится демонтаж воздуховода, соединяющего фильтрующий элемент с крышкой дроссельного узла. Для этого откручиваются два хомута и производится его демонтаж, так будет удобнее выполнять очистку. Отсоединяется магистраль вентиляционной системы картерного устройства, производится снятие заслонки дросселя. Сама крышка обычно фиксируется с помощью хомута, но доступ к нему может быть затруднен. Возможно, потребуется несколько отверток для его выкручивания.
Средство для очистки распыляется на закрытую заслонку дросселя

Делается это осторожно, чтобы не забрызгать другие детали устройства, расположенные рядом. Рекомендуется распылять средством несильными кратковременными нажатиями

После выполнения задачи необходимо протереть заслонку ветошью без ворса, а затем опять произвести очистку. Только теперь надо распылить жидкость на стенки камеры, остатки средства убираются тканью.
Аналогичным образом выполняется очистка узла при открытой заслонке. Действия повторяются до момента, пока устройство не будет поворачиваться максимально мягко и без заеданий. Она должна закрываться наиболее плотно.
Затем от контроллера холостых оборотов отсоединяется колодка с проводами. Используя гаечный ключ соответствующего размера, выкручиваются болты, фиксирующие регулятор. Производится демонтаж устройства, при снятии нельзя потерять уплотнительный элемент, расположенный на креплении. Если заслонка открыта, отверстие воздушного канала необходимо заглушить тряпкой. Производится очистка всех компонентов, в том числе посадочного места регуляторного устройства.
Также с помощью очищающего средства выполняется прочистка контроллера. Действовать необходимо осторожно, чтобы в процессе проведения работ шток не сместился. На завершающем этапе надо протереть крышку заслонки дросселя, после чего выполняется монтаж всех демонтированных элементов. Если в процессе очистки шток был смещен, его положение необходимо отрегулировать, чтобы он стал обратно.

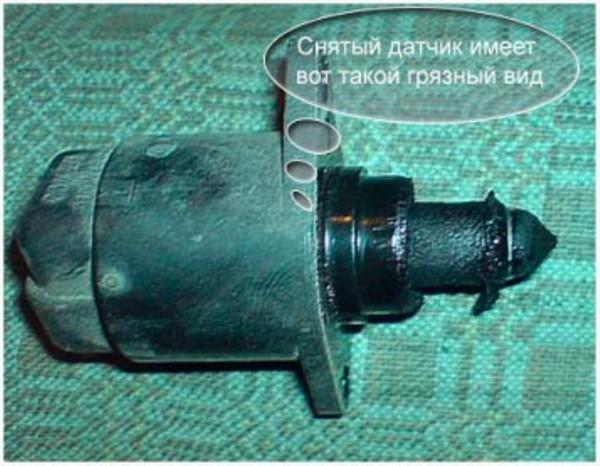

Состояние устройства перед очисткой

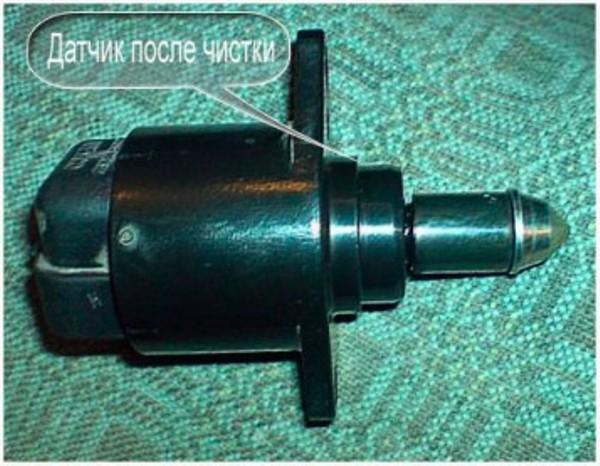

Внешний вид датчика после того, как его прочистили

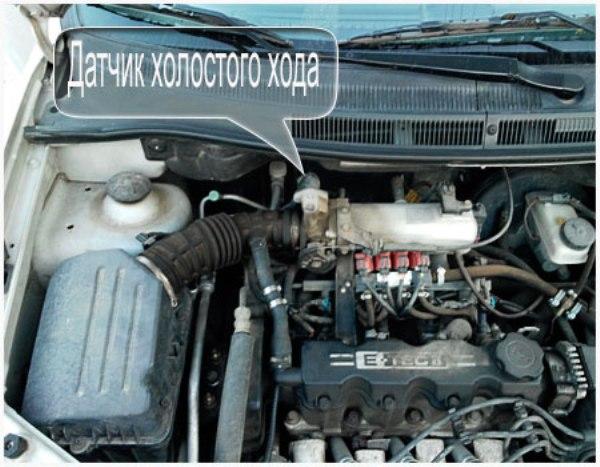

Место установки контроллера холостых оборотов

Замена

Перед тем, как взяться за замену регулятора холостого хода на ВАЗ 2114, надлежит подготовиться. Ремонт лучше проводить в хорошо освещённом гараже, так как на двигателе 1,6 (16 клапанов) придётся «отстегнуть» дроссельный узел. На 8-клапанных моторах умельцы обходятся без демонтажа этого механизма. Но иногда винты невозможно открутить (особенно нижний), поэтому приходиться отсоединять узел подачи топлива от коллектора, а заодно прочистить грязные каналы.

Для замены РХХ своими руками вам понадобится простой набор инструментов: прочная крестовая отвёртка средних размеров, ключ 13 мм (головка), смазка WD-40, аэрозольный очиститель карбюратора и ветошь. Между дросселем и впускным коллектором стоит прокладка. Довольно часто она в плохом состоянии из-за длительной эксплуатации. Лучше заранее купить новую (цена 30–40 руб.). Пошаговая инструкция замены РХХ ВАЗ 2114 (8–16 клапанов) выглядит так:

1. Зафиксируйте авто ручным тормозом.
2. Снимите минусовую клемму с АКБ.
3. Демонтируйте защитный экран двигателя (для 1.6).
4. Ослабьте хомуты на трубке отвода картерных газов и гофрированном патрубке.
5. Отсоедините гофру от дроссельного узла.
6. Снимите верхний патрубок вентиляции картера на холостом ходу.
7. Демонтируйте тросик газа.
8. Открутите 2 гайки дроссельного узла и снимите его со шпилек.
9. Слева, снизу, найдите место расположения РХХ.
10. Отщёлкните от датчика штекер питания.
11. Открутите 2 винта регулятора при помощи крестовой отвёртки.
12. Почистите узел от нагара и грязи, используя очиститель карбюратора.
13. Обмажьте резиновое кольцо регулятора машинным маслом.
14. Установите РХХ в дроссельный механизм.
15. Соберите всё в обратной хронологии.

Заключение

Датчик холостого хода для ВАЗ 2114–2115 (корректно РХХ) — это электрический микромотор с шаговым механизмом. Со временем у него вырабатываются внутренние детали (ходовой винт и ротор), поэтому смесь топлива получается неправильной, в следствии чего двигатель начинает работать разбалансированно. При этом электронный блок не всегда видит сбой в системе и не сигнализирует о неисправности значком Check Engine. Поэтому владельцы не могут сразу определить источник проблемы. Но выявить сбой возможно по ряду признаков. Для замены лучше использовать оригинальный регулятор холостого хода, а ремонт можно сделать своими руками.

Признаки неисправностей

Неисправность регулятора холостого хода Шеви Нивы имеет схожие признаки с поломкой датчика положения дроссельной заслонки. Поэтому при дальнейшей диагностике следует определить, что проблемы кроются именно в РХХ.

Признаки неисправности РХХ:

• нестабильная работа силового агрегата на холостом ходу вплоть до глушения мотора;
• троение движка;
• затрудненный запуск мотора, который облегчается при нажатии педали акселератора и добавлении газа;

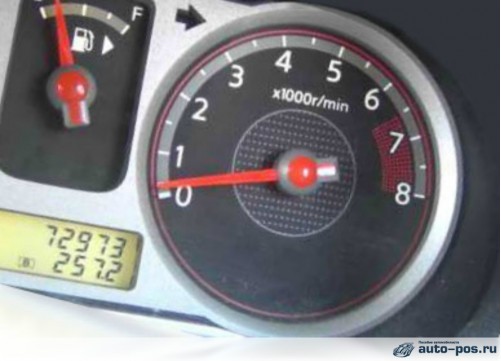

• падение оборотов ниже отметки в 500 Об/мин при включении печки, фар, иных потребителей энергии;
• при холодном пуске не происходит увеличения оборотов двигателя.

Датчик холостого хода. Принцип работы, признаки неисправности.

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Где находится Регулятор холостого хода (рхх)?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

Датчик холостого хода находится под номером 3. Рядом с номером 4

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА»

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же

Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Сколько стоит датчик холостого хода?

Купить датчик холостого хода на ваз вы можете в любом магазине автозапчастей вашего города. Стоимость датчика составляет порядка 350 рублей. Остерегайтесь подделок.

Чистка или замена РХХ на ВАЗ-2110

Изначально купите очиститель для карбюратора и можно приступать к делу.

1. Отсоедините колодку проводов от датчика.
2. Открутите два крепления, чтобы снять узел.
3. Если это необходимо, полностью почистите устройство от грязи на конусной игле и пружине.
4. Не обходите стороной посадочное место на дроссельном узле, его тоже нужно почистить. По завершении процедуры ставьте все на свои места.
5. Если после проведенных очистных мероприятий ничего не изменилось, все симптомы поломок остались, тогда лучшим выходом будет обычная замена регулятора.

Процесс замены датчика также достаточно прост:

1. Отключите питание от аккумулятора.
2. Отсоедините питающую колодку от регулятора.
3. Открутите крепящие винты и демонтируйте датчик.
4. Установка нового устройства происходит в обратном порядке.

23 факта для общего развития (на тему «век живи — век учись»)

Причины неисправности регулятора холостого хода (сокращенно его называют “РХХ”)

Диагностика неполадок

В первую очередь необходимо изучить конструктивные особенности своего авто. Благодаря этому можно быстро найти и сам клапан, и блок управления с регулировочным винтом. Хотя на новых машинах всё чаще такой винт отсутствует.

Первый этап – проверка самого клапана.

Для горения одной части топлива требуется около трех частей чистого кислорода. Поскольку воздух составляет около 21 процента кислорода, ваш двигатель требует около 7 частей воздуха на одну часть топлива для поддержания стабильного сгорания. Ваша нога, по большей части, контролирует поток воздуха в двигатель, открывая или закрывая главный воздушный клапан — дроссельную пластину. Компьютер использует датчик в приемнике для контроля количества проходящего воздуха, а еще несколько датчиков для контроля температуры давления, поэтому он знает, сколько кислорода содержит воздух на кубический фут.

В этом случае нужно подготовить все инструменты и выполнить следующие операции:

1. Убедиться в исправности тахометра, датчиков кислорода, а также герметичности системы выпуска.
2. Отключить лишние электроприборы.
3. Прогреть мотор до температуры 60 о.
4. В нормальном режиме работы двигателя отключить электрический разъём КХХ.

В этом случае обороты должны возрасти до 2000 об/мин. В противном случае можно говорить о различных неисправностях. Это один из простых способов проверки состояния клапана. Хотя в некоторых случаях неполадки дают о себе знать гораздо раньше во время езды – неровный холостой ход, проблемы с запуском мотора и т.д.

Затем компьютер изменяет количество впрыскиваемого топлива, чтобы поддерживать соотношение воздух-топливо на устойчивом 14 к кислородному датчику в выхлопной трубе. Проверяет выход, чтобы убедиться, что все пошло так, как планировалось в цилиндре. Ваша основная дроссельная пластина управляет потоком воздуха в двигатель и полностью закрывает его, останавливая двигатель, голодая над воздухом. Хранение пластины слегка открывается с остановкой дроссельной заслонки — это один из способов обеспечения достаточного воздуха на холостом ходу, а сверление или выемка края дроссельной заслонки позволят воздуху проходить даже при полностью закрытой пластине.

Датчик холостого хода ВАЗ 2110, 2112, 2111, проверка, замена, неисправности.

Датчик или регулятор холостого хода (РХХ) на инжекторных автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 со временем выходит из строя или дает сбои. Регулятор отвечает за работу двигателя на нейтральной передаче. Когда вы оставляете двигатель на нейтралке, РХХ отвечает за его работу на холостых оборотах.

Устройство и принцип работы датчика холостого хода. Где находится

Датчик устроен очень просто – это электродвигатель с пружиной и иглой на конце штока. Там, где находится датчик холостого хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен дроссельный узел, к патрубку которого прикреплен болтами датчик. Датчик регулирует подачу воздуха в топливо, поступающее в двигатель в холостом режиме. Это происходит за счет втягивания и выдвижения иглы штока. Конусный наконечник иглы служит дозатором нужного объема воздуха в воздушном канале.

Регулятор холостого хода работает плохо или сломан

На нейтральной передаче обороты двигателя не стабильны – то понижаются, то повышаются. Либо, при переходе на холостой ход, мотор и вовсе глохнет. Машина не заводится, если не нажать на педаль газа. При включении энергопотребляющих приборов, обороты двигателя резко падают. Все эти признаки говорят про неисправность датчика холостого хода. Если регулятор засорился, то его можно просто почистить. При механических же повреждениях деталь следует заменить.

Как проверить состояние регулятора холостого хода?

Если в работе мотора наблюдаются упомянутые проблемы, то необходима проверка датчика холостого хода ВАЗ 2110, 2112, 2111, чтобы решить вопрос о замене регулятора или его ремонте. Для этого нужно демонтировать датчик.

Делается это так:

поставьте машину на ручник;отсоедините минусовую клемму АКБ;отключите провода от регулятора;открутите винты крепления, соединяющие датчик с корпусом дросселя;снимите регулятор;место соединения обязательно почистите от ржавчины и грязи;для удобства работы можно снять крепления дроссельного узла и сдвинуть его немного в сторону.

Сначала проверяем датчик на наличие механических повреждений и загрязнений. Например – лопнула пружина, есть трещина на корпусе, на конусе иглы и штоке много окалины и сажи. В случае сломанной пружины и загрязнения штока проблему можно решить, не покупая новый датчик, а отремонтировать и почистить старый. Хотя, стоимость вопроса невелика.

Если визуальный осмотр не выявил проблему, то проверяем датчик на целостность электрической схемы. Это можно сделать при помощи тестера:

отсоединить колодку регулятора;минус АКБ подключить на массу (двигатель);плюс АКБ – к снятой колодке (выводы A: D);включить зажигание и проверить показания датчика.

Если тестер показывает ноль, то нужно проверить электронный блок управления и цепь. Если тестер показал 12 В, проверяем сопротивление самого регулятора. Подсоединяем тестер к клеммам попарно – сначала A: B, потом C: D. Прибор должен показать от 50 до 80 Ом сопротивления. При проверке пар A: C и B: D, прибор должен показать бесконечно большое сопротивление. Если при тестировании были получены другие данные, то датчик следует заменить.

Как поставить новый датчик холостого хода?

Даже для неопытного водителя замена датчика холостого хода ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 не составит проблем. Для этого нужен новый регулятор, отвертка и масло. Обязательно отключите минус АКБ, во избежание замыкания, и не забудьте поставить машину на ручник. Как снять старый датчик, вы уже знаете. После этого следует хорошенько прочистить воздушный канал в дроссельном узле. Место крепления датчика тоже нужно очистить, и смазать маслом уплотнительное кольцо, если под рукой нет, то можно взять пару капель с щупа, больше и не нужно. Кольцо накладывается на отверстие воздушного канала, затем вставляется датчик до упора и крепится винтами.

Видео по обслуживанию датчика холостого хода в ВАЗ 2110, ВАЗ 2112, ВАЗ 2111:

Ролик о том как своими руками правильно заменить датчик холостого хода (РХХ) в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Видео как снять и почистить датчик холостого хода:

Как проверить регулятор холостого хода?

Если возникла подобная проблема, сразу возникает вопрос о том, как на ВАЗ 2110 проверить регулятор холостого хода?

https://youtube.com/watch?v=zQf1vBy3MeE

О поломке могут свидетельствовать следующие моменты:

• При холостом ходе имеют место плавающие обороты.
• Очень трудно осуществляется запуск двигателя даже при полностью выжатой педали газа.
• При достаточно прогретом двигателе никак не сбрасываются обороты.
• При включении нейтральной передачи двигатель внезапно останавливается.
• Когда включаются энергопотребляющие приборы, например, печка, это приводит к снижению оборотов.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.

Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».

В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.

Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Проверка датчика на ощупь

Можно проверить работу датчика и на ощупь. К датчику подсоединяется колодка, а пальцем нажимают на иглу. В нормальной ситуации она должна совершать свои движения толчками. Если толчков нет, то можно просто попытаться почистить устройство. Для этой цели можно воспользоваться универсальным средством WD. Им полностью смачивается весь датчик. Особенно тщательно обрабатывается шток с иглой. При отсутствии положительных результатов, датчик необходимо заменить.

Замена датчика своими руками

Некоторые наивно полагают, что для замены датчика необходимо быть профессионалом. Ничего подобного. Подобную работу можно вполне выполнить самостоятельно, сэкономив при этом определенную сумму денег.

Главное, все выполнять грамотно и в определенной последовательности:

1. Электронная начинка отсоединяется от аккумулятора.
2. Колодка отсоединяется от датчика. Если имеет место инжектор, то достаточно простого нажатия на фиксатор из пластика.
3. Далее необходимо отсоединить два винта, которыми крепится датчик. Начинать необходимо с левого крепежного элемента. Когда он будет откручен, принимаются за правый винт.
4. Перед тем, как устанавливать новый датчик, уплотнительное кольцо следует обработать моторным маслом. Если оно деформировано (а при длительной эксплуатации это вполне возможно), то его следует заменить.
5. Затем необходимо провести калибровку. Но особых усилий со стороны автовладельца не потребуется, поскольку эту работу за него выполнит электронное реле.
6. На некоторое время зажигание необходимо перевести во включенное состояние. Затем его следует выключить.
7. Если причина была в датчике, то через некоторое время на холостом ходу обороты перестают плавать.

Нетрудно видеть, что в замене датчика холостого хода ничего сложного нет. С этой задачей может справиться практически любой автолюбитель, имеющий представление об устройстве автомобиля.
