Принцип работы abs в автомобиле

Закрытая система с 2/2-ходовыми электромагнитными клапанами

После выхода разных законодательных положений по защите патентных прав многие производители все чаще стали использовать антиблокировочную закрытую систему с 2/2-ходовыми электромагнитными клапанами, которая сочетает преимущества обеих описанных выше систем: быстрая точная модуляция тормозного усилия 2/2-ходовыми электромагнитными клапанами, отвечающими за впуск и выпуск на каждом колесном тормозном цилиндре, и отсутствие потери тормозной жидкости из участка гидравлического контура, нагруженного тормозным усилием, в результате ABS-регулирования.

На рисунке представлен гидравлический контур закрытой 4-канальной антиблокировочной системы с разделением контуров тормозного привода по диагонали при помощи 2/2-ходовых электромагнитных клапанов.

Принцип включения электромагнитных клапанов для увеличения, удержания и уменьшения тормозного усилия при ABS-регулировании такой же, как и в описанной выше системе.

Стандартное положение или повышение тормозного усилия: в обесточенном состоянии все впускные клапаны открыты, все выпускные клапаны закрыты. Тормозное усилие главного тормозного цилиндра при нажатии на педаль тормоза может беспрепятственно воздействовать на колесный и тормозной цилиндр.

Удержание тормозного усилия: впускной клапан закрывается (подается питание), выпускной клапан в обесточенном положении остается закрытым. Давление тормозной жидкости в соответствующем цилиндре остается постоянным.

Уменьшение тормозного усилия: впускной клапан остается закрытым (подается питание), выпускной клапан открывается (подается питание). Тормозное усилие может быть уменьшено путем сброса давления через выпускной клапан в компенсационный бачок.

Насос обратной подачи включается, когда на одном из колесных тормозных цилиндрах должно быть уменьшено тормозное усилие. В результате тормозная жидкость из компенсационного бачка через компенсационную камеру возвращается в главный тормозной цилиндр. Насос отключается только в том случае, когда регулирования больше не требуется.

При ABS-регулировании выполняется точная модуляция тормозного усилия путем кратковременного включения и отключения электромагнитных клапанов, вследствие чего тормозное усилие увеличивается или уменьшается постепенно. Процесс регулирования колесного тормозного цилиндра так как он происходит в действительности, представлен на рисунке.

Впускной клапан закрывается (подача питания) для удержания тормозного усилия и предотвращения его дальнейшего увеличения, поскольку скорость вращения колеса становится гораздо меньше скорости движения. Поскольку скорость вращения колеса продолжает падать, кратковременно открывается выпускной клапан (подача питания) для незначительного снижения тормозного усилия. Включается двигатель насоса. В результате незначительного тормозного усилия и снижения тормозного действия скорость вращения колеса снова приближается к скорости движения автомобиля. Тормозное усилие снова может быть увеличено. Для этого впускной клапан кратковременно открывается (обесточенное состояние). На представленном примере сразу же после этого впускной клапан еще раз кратковременно открывается, так как тормозное усилие может увеличиваться дальше. Затем снова кратковременно открывается выпускной клапан и т.д.

Возможность точной модуляции тормозного усилия часто используется и для работы электронного распределителя тормозных сил (EBV). Он включается перед системой ABS, когда при легком торможении появляется слишком сильное замедление задних колес. На рисунке представлен рабочий диапазон электронного распределителя тормозных сил.

При помощи электроники системы ABS распределение тормозных сил может точно подстраиваться под разную нагрузку автомобиля для обеспечения максимальной степени его устойчивости в любых условиях. Механический распределитель тормозных сил и редукционный клапан для задних тормозов в данном случае излишни и могут не устанавливаться.

Краткая история появления системы АБС

Впервые проблема блокировки колёс при торможении стала актуальной при эксплуатации железнодорожного транспорта. Заблокированные колёса поезда не только быстрее изнашивались, но и могли привезти к большой трагедии – сходу состава с рельсов. В 1936 году компания Bosch запатентовала технологию предотвращения блокировки колёс, но реализовать её было невозможно из-за малого развития электроники. Настоящий прогресс ждал эту область в 60-70-е годы прошлого века, когда появились полупроводниковые технологии. В итоге в 1970 году крупнейший немецкий автоконцерн Daimler-Benz презентовал первые модели безопасных АБС. Чуть позже через 8 лет появился первый автомобиль, укомплектованный системой ABS. Им стал Mercedes-Benz S-класса.

Основы безопасного скольжения по льду и мокрой дороге

Хотя сейчас многие автомобили снабжаются АБС, но от этого принципы безопасной остановки на машине сильно не изменились.

Некоторые наши автомобилисты со стажем, привыкшие к манере езды на отечественной авто классике, намеренно отключают АБС. Для новичков этот подход не допустим категорически.

Есть несколько основных способов, как правильно тормозить на автомобиле при гололеде и на мокром асфальте. Рассмотрим каждый из них. Коробкой и двигателем Замедление происходит за счет снижения мощности мотора и переключения коробки на пониженную ступень. Благодаря чему колеса получают меньшее число оборотов и не могут вращаться с большей скоростью.

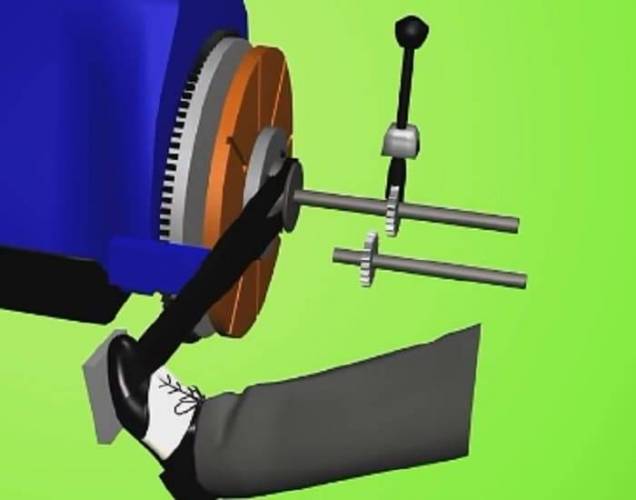

Существует некоторое отличие торможения двигателем с АКПП и механикой. При замедлении на машине с МКПП переключение скоростей производится водителем, а с АКПП за это отвечает электроника.

В зависимости от модели авто скорость переключения передач автоматом может быть разной. Поэтому, если в вашем автомобиле предусмотрена возможность работы коробки в нескольких режимах, то при торможении с помощью двигателя нужно использовать ручной.

Рычаг механической коробки переключения передач.

Чтобы научиться тормозить с помощью мотора и трансмиссии, выполняем следующее:

  • Сбрасываем обороты педалью акселератора.
  • Выжимаем сцепление (для МКПП или ручного режима АКПП).
  • Ставим положение рукоятки коробки на следующую низкую ступень.
  • Сцепление отпускаем, правой ступней выжимаем газ.

При необходимости эту схему действий повторяют несколько раз вплоть до переключения на самую низкую передачу. Такое торможение приемлемо для замедления автомобиля на прямом отрезке скользкой дороги и при спуске.

Эффективность АБС

Уже известно, что тормозной путь, машины с АБС короче, таковой без системы. Если учесть еще и возможность резкого маневрирования во время торможения, эффективность системы не вызывает никаких возражений. С одноканальной системой АБС на автомобиле, может потягаться, разве что, профессиональный гонщик. Но в условиях скользкой дороги или сложной ситуации, с многоканальной АБС не сравнится никто. А для начинающих водителей, АБС – незаменимый помощник в любых дорожных ситуациях.

Но есть ситуации, при которых ABS не эффективна, а использование некоторых приемов исключается. Это:

  1. Езда по глубокому снегу, гравию;
  2. Неравномерное покрытие дороги;
  3. Езда на колесах с разной глубиной протектора;
  4. Колеса с различным рисунком протектора;
  5. Езда на летних колесах зимой и т.д.;
  6. На переднеприводных машинах исключается возможность приема «газ-тормоз», для управляемого заноса;
  7. При езде по неровностям в фазе отрывания от земли АБС отключается;
  8. ·Для опытных водителей, неожиданность поведения автомобиля во время манёвра при работе АБС.

Как видим много факторов, негативно влияющих на работу АБС, зависят от самих водителей. Но, многие факты и цифры, говорят в пользу антиблокировочной системы. Так, тормозной путь на сухой дороге сокращается до 20%, а на мокрой и скользкой куда больше. На многих автомобилях она идет в заводской комплектации, а если нет, тогда цена ее установки не велика.

Колесная резина, на машинах с установленной противоблокоровочной системмой изнашивается меньше, чем на иных. Для использования системы, не надо уметь никаких дополнительных навыков, а цена обслуживания автомобиля остается прежней. Системы АБС долговечны и надежны, а все поломки в большинстве случаев, связаны с неправильностью эксплуатации.

Эффективность и статистика ABS

АБС может работать в пару с другими ассистирующими программами: антипробуксовочноя системой, системами стабилизации контроля, курсовой устойчивости и многими другими.

Главный залог эффективности АБС – правильное использование. В США в 1986-95 гг. было проведено исследование, которое привело статистов в ступор. Гибель пассажиров, столкнувшихся автомобилей оборудованных АБС, доходила до 40%. В ходе исследования выявилось, что водители, вместо полного выжимания педали тормоза, делали прерывистые нажатия, из-за чего система была дезинформирована и попросту не срабатывала. Для того чтоб АБС сработала педаль должна быть выжата «до отказа» и после активорования система будет выполнять свою функцию до тех пор пока машина не замедлится до скорости 5 км/ч, а дальше колеса заблокируются.

Но все же, если на вашем автомобиле стоит АБС не надо радовать себя иллюзиями о полной безопасности. Все в руках водителя. Прижмитесь поплотнее к спинке сидения чтоб лучше чувствовать поведение автомобиля. Держитесь за руль обеими руками, «на 10 часов и 2 часа». По возможности, набирайтесь навыков экстремального вождения.

ABS изначально основывалась на сохранении управления. Вопреки мнению многих автолюбителей, данная система не может противостоять законам физики и сцепить колеса с дорогой, она просто увеличивает эффективность торможения, тем самим дает возможность маневрирования. Если водитель на скорости 150 км/ч влетает в бетонную стену и за 50 метров надумает тормозить, никакая система, кроме ремня и подушек безопасности его не спасет.

Какие проблемы могут быть с АБС?

Обычно с устройством АБС не возникает никаких проблем, при отсутствии механических воздействий, ведь система очень проста и надежна в работе. Однако даже тот факт, что электронные составляющие имеют защиту в виде предохранителя, не спасает устройство от поломок. Причинами неколоритной работы устройства могут послужить:

  • Постоянные воздействие непростых условий окружающие среды;
  • Состояние заряда аккумулятора автомобиля;
  • Проблемы с проводкой в машине.

При понижении напряжения до 10,5 В устройство выключается самостоятельно и остается неактивным.

Для того чтобы не произошло самопроизвольное отключение необходимо выполнять такие рекомендации:

  • Не следует прикуривать аккумулятор от другого автомобиля, а также использовать свой для таких же целей;
  • При работающем зажигании нельзя разъединять электро-разъемы.

Исходя из этого для сохранения работы устройство, следует следить за состоянием автомобиля. И при подозрениях отвлечения АБС следует обратиться к специалистам, которые помогут выявить причину

Конструкция и назначение составляющих частей

Устройство антиблокировочной системы состоит из трех основных составных элементов:

  1. Колесные датчики скорости
  2. Блок (модуль) управления
  3. Исполнительное устройство

Элементы ABS автомобиля

Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.

Датчики

Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

Расположение датчика скорости на ступице колеса

В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.

Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

Датчик индуктивного типа

Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.

Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.

Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.

Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).

Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

Устройство и принцип работы активного датчика скорости

Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.

Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.

Блок управления

Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

Блок АБС

В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.

Исполнительный механизм

Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:

  • электромагнитные клапаны (впускной, выпускной);
  • аккумуляторы давления;
  • помпа обратной подачи;
  • амортизационная камера.

Устройство блока АБС

В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.

Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.

Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.

Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.

Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.

Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.

Принцип работы АBS

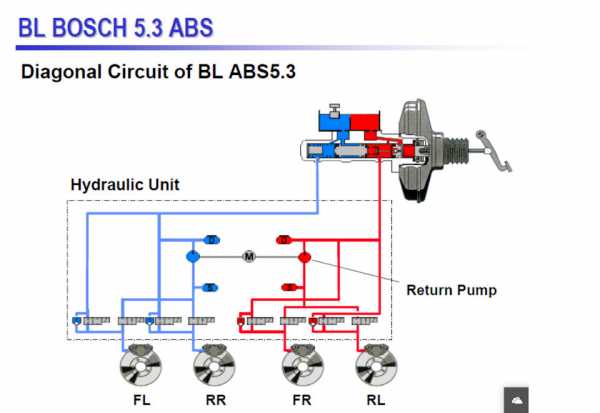

Схема АБС Бош 5 поколения

Система срабатывает, как говорилось выше, не единоразово, а циклично. Цикл, который происходит до 15 раз в секунду, содержит три основных фазы — удержание, сброс и усиление давления. Отталкиваясь от показаний колёсных датчиков, БУ сравнивает угловые скорости каждого из колес и делает выводы. Как только возникает опасность блокировки одного из колес, происходит следующее:

  1. Блок управления закрывает впускной и выпускной клапаны, таким образом, давление в контуре удерживается. Это удержание.

  2. Если блокировка продолжается, БУ открывает выпускной клапан контура и стравливает давление, чтобы увеличить скорость вращения колеса. Когда простого стравливания недостаточно и колесо все равно заблокировано, БУ запускает насос, чтобы перекачать жидкость в демпфирующую камеру. При этом мы ощущаем вибрацию на тормозной педали. Это сброс.

  3. Как только колесо превысит расчётную угловую скорость, блок управления открывает впускной клапан и закрывает выпускной, снова поднимая давление и затормаживая колесо. Это усиление.

Эти фазы повторяются до тех пор, пока мы не уберём ногу с педали тормоза. То есть, суть работы системы сводится к прерывистому торможению вплоть до стабилизации ситуации или полной остановки автомобиля.

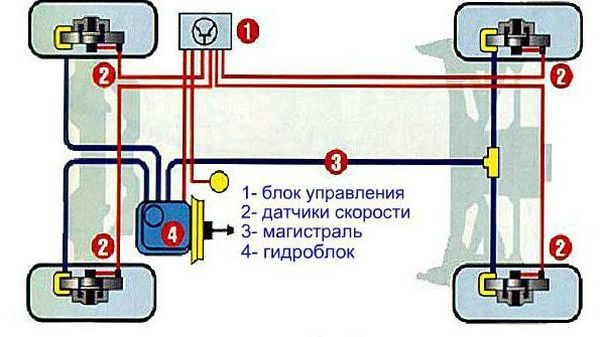

Принципиальная схема системы

Система АБС: назначение и особенности

Перед тем, как рассматривать ABS, что это такое и как устроена система, необходимо разобраться с основным назначением и функциями. Начнем с того, что на панели приборов большинства авто при включении зажигания кратковременно загорается индикатор «ABS». Также при резком нажатии на педаль тормоза удается ощутить характерную вибрацию педали. Все это указывает на наличие и работоспособность указанной системы на машине.

Так вот, ABS или антиблокировочная система не позволяет колесам блокироваться при активном торможении. Такая система позволяет избежать полной потери управляемости в случае блокировки управляемых колес. Если точнее, АБС – это система, позволяющая управлять давлением в тормозных магистралях.

Начнем с того, что автомобиль без АБС с нажатой педалью тормоза и на полностью заблокированных колесах просто скользит, не реагируя на руль. Чтобы получить возможность управлять машиной, следует отпустить педаль тормоза и частично разблокировать колеса, позволив им вращаться.

Автогонщики и водители-профессионалы хорошо знают эту особенность, практикуя на автомобиле без АБС так называемый прием импульсного (ступенчатого) торможения. Весь прием сводится к тому, что водитель быстро нажимает и затем слегка приотпускает педаль тормоза, тем самым блокируя колеса для торможения, однако, не допуская полной блокировки, чтобы не произошло потери управляемости.

Само собой, обычный водитель, а не опытный профессионал при экстренном торможении испытывает моментальный испуг и сильно нажимает на тормоз. При этом машина без АБС становится попросту неуправляемой, вращение рулем во время торможения не позволяет изменить траекторию движения транспортного средства.

В такой ситуации теряется контроль над авто, не получается объехать препятствие, каким либо образом изменить траекторию движения авто при торможении и т.д. Естественно, все эти факторы долгое время оставались причиной многочисленных ДТП с серьезными последствиями.

Решить проблему была призвана система АБС. В двух словах, когда водитель сильно жмет на тормоз, система фактически имитирует работу гонщика-профессионала, который очень быстро нажимает и приотпускает тормоза. При этом электроника справляется с задачей намного быстрее и эффективнее по сравнению с человеком.

Вибрации, которые ощущаются при работе АБС на педали тормоза в виде «трещетки» и есть те самые импульсы-нажатия. Если точнее, как только система определяет, что колесо блокируется, она снижает давление в тормозной магистрали на данном колесе, чтобы позволить ему вращаться.

Пока водитель не отпустит педаль тормоза процесс блокировки и разблокировки колеса происходит непрерывно по несколько раз в секунду до момента, пока водитель не перестанет сильно жать на педаль. Система ABC настроена так, что антиблокировка ABS срабатывает только при активном торможении, то есть при легком подтормаживании ее работа зачастую не ощущается.

Еще следует добавить, что на авто с АБС машина при экстренном торможении имеет увеличенный тормозной путь по сравнению с моделями без такой системы в точно таких же условиях. Другими словами, ошибочно думать, что антиблокировочная система необходима для уменьшения тормозного пути. Главная ее задача — сохранить управляемость во время торможения, а также обеспечить равномерное и по возможности прямолинейное торможение.

Если же говорить о тормозном пути, все будет зависеть от покрытия. Например, если резко тормозить на сухом асфальте, АБС уменьшает тормозной путь, не позволяя колесам скользить. Если же тормозить на рыхлых поверхностях, на снегу или на льду, заблокированные без ABS колеса зарываются и тормозной путь меньше.

Однако, даже с учетом увеличения тормозного пути, именно АБС сохраняет возможность маневрирования и управления автомобилем, что зачастую намного важнее.

Яростные гонки

Новый 7-местный кроссовер Geely Lynk&Co 09 показали на Шанхайском автосалоне. Что это за автомобиль?

Свойства

ABS уже много лет был и остается одним из основных материалов для 3d-печати, и несмотря на смещение предпочтений производителей в сторону более экологического и качественного PLA пластика, он еще долго будет занимать существенную долю на рынке материалов для быстрого прототипирования.

ABS пластик (акрилонитрилбутадиенстирол) — прочный и стойкий полимер, применяемый во многих отраслях промышленности. Материал нашел свое применение в 3d-печати благодаря своей температуре стеклования.

Это температура при которой полимер переходит из вязкого, текучего состояния в твердое, стелообразное. АБС пластик имеет достаточно высокую температуру стеклования, чтобы сделанные из него объекты сохраняли свою форму, и не деформировались при бытовом использовании, но в тоже время достаточно низкую для безопасной экструзии.

Приём, использовавшийся до появления АБС

Опытные водители давно научились противостоять срыву колёс на торможении. Им хорошо известно, что эффектное торможение с юзом и дымом из-под колёс на самом деле неэффективно. Тормозной путь заметно удлиняется. В борьбе за метры жизненного пространства перед остановившимся автомобилем существовали два приёма. Собственно, используются они и сейчас, например, в автоспорте, где АБС запрещена во многих дисциплинах.

  • Торможение на грани блокировки шин. Технически очень сложный приём, требует хорошей тренированности вестибулярного аппарата. Надо очень тонко улавливать грань скольжения по изменению замедления в нежелательную сторону, когда усилие на педали совсем немного добавилось, а торможение ухудшилось. Ситуация усложняется неравномерностью коэффициента сцепления по всем четырём колёсам. Любое из них может попасть на участок с грязью, льдом или вообще на обочину дороги.
  • Прерывистое торможение. При обнаружении грани блокирования всё равно педаль надо отпускать, так не лучше ли это сделать заранее, предварительно гарантированно превысив допустимый предел по силе нажатия? И сразу же снова нажать. Подобный приём хорошо известен в радиоэлектронике, где он называется широтно-импульсным модулированием. Причём там он настолько хорошо прижился, что на его основе работают почти все силовые регуляторы. Надо только обеспечить обратную связь.

В описанных способах обратная связь идёт через органы чувств человека, а результат зависит от его способностей и опыта. Естественно, автомобильные инженеры захотели заменить человека автоматикой, которую проще раз и навсегда обучить, а потом лишь тиражировать механизмы и алгоритмы. Тем более что возможности электромеханических устройств по скорости реакции куда лучше, чем у человека. Так и появились первые серийные антиблокировочные системы, известные сейчас под аббревиатурой ABS.

Системы АБС показали высокую эффективность, и существуют области применения, где они стали обязательными. Например, в автобусах и даже в авиации. Попытки остановить тяжёлый авиалайнер колёсными тормозами однозначно приводят к протиранию и взрыву покрышек, после чего катастрофа неизбежна. Торможение на грани, когда колёса всё же проворачиваются, спасает шины, а значит и человеческие жизни. Пилот в ручном режиме так тормозить не может, обратная связь в многотонной машине сведена практически к нулю.

Что такое ABS

Эта аббревиатура у всех на слуху, сокращенное обозначение, переводимое с английского языка как антиблокировочная система.

Фактически, в простейшем варианте – электромеханическая система, копирующая действия опытного водителя и обеспечивающая эффективное торможение на скользкой дороге.

Если она установлена на автомобиле, то позволяет значительно облегчить жизнь начинающим водителям. Хотя не стоит возлагать на нее слишком большие надежды – ABS только помогает водителю в управлении автомобилем, а не сама им управляет.
Так что, водитель должен знать свою машину, ее поведение в различных ситуациях и на разном дорожном покрытии, в том числе и поведение с учетом работы дополнительных систем.

Области применения

Преимущества материала позволяют использовать его в различных отраслях промышленности. Он применяется как сырье в создание одежды и обуви. Чаще всего из него кроят юбки, платья, костюмы. Но в жизни встретить образ из алькантары довольно сложно, а вот на подиуме — легко, особенно в выпусках 2020 г.


Одежда из материала

Применение алькантара нашла и в ювелирном деле. Бархатистые, изысканные браслеты (тренд 2015-2016 гг.) изготавливали часто из нее.

К сведению! Интересно, но заменитель кожи даже используют в производстве подушек на деревянные духовые инструменты.

В интерьере материал применяется для обшивки яхт, вертолетов, самолетов, а также дорогих отелей, ресторанов и казино.

Заменитель настолько понравился многим известным брендам производителей, что алькантару стали применять для авто. В этом плане она радует комфортностью многих водителей. Структура волокон создает максимальное, плотное сцепление водителя с креслом, благодаря чему он отлично держится за рулем во время поворотов, а не смещается с сиденья. В автогонках материалом обшивают рули гоночных болидов.

Авто с обивкой из ткани

Материал в этой сфере считается люксовым, поэтому применяется в машинах премиум и бизнес класса. Его используют такие известные бренды, как BMW, KIA, LADA.

У неопытных людей часто возникает вопрос, что такое алькантара в автомобиле и где ее используют в этом плане? Она может применяться для всего! Сфера использования в авто зависит от вида. Всего в автомобилестроении облюбовали четыре разновидности материала:

  • Panel — отсутствует подложка, им обтягивают приборную панель, стойки и потолок;
  • Soft — с поролоновой подложкой для обивки сидений;
  • Formal — подложка из текстиля для изготовления чехлов;
  • Cover — с текстильной подложкой для обивки сидений.

Алькантару можно использовать для обшивки как самостоятельный элемент, но излюбленным считается вариант в сочетание с натуральной кожей.

Если нужно срочно произвести ремонт салона авто, то самоклеящееся алькантара — это отличный вариант. Она более плотная, ворс короче. Зимой удерживает тепло, а летом — прохладу. С полотном легко работать: нужно только сделать точные замеры, вырезать кусок с запасом и приклеить. Для лучшей фиксации запас стоит поместить под обшивку.

Вам это будет интересно Что такое вискозное волокно, как его производят и где применяют

Важно! Если попалась некачественная клеящаяся основа, то можно приобрести специализированный аэрозоль с клеем. Он приклеит материал навсегда к салону авто

Устройство

В состав системы входят электронные, механические и гидравлические узлы, органично вписанные в традиционные тормоза. Всё сделано так, чтобы при выходе из строя элементов, относящихся к ABS, функциональность торможения не изменилась.

Датчики скорости

Теоретически в наиболее функциональной системе их должно быть пять, один измеряет скорость автомобиля в целом, остальные отслеживают частоту вращения каждого колеса, которая связана с линейной скоростью протектора шины. Оценке подлежит как разница скоростей, так и динамика их изменения.

Каждый датчик представляет собой электромагнит, включающий сердечник и намотанную на него катушку индуктивности. Узел закрепляется на кулаке подвески или чулке полуоси, а его выступающий наконечник с небольшим зазором отслеживает вращение задающего диска, связанного со ступицей колеса.

Иногда это зубчатый венец, иногда просто намагниченная короткими отрезками составная часть ступичного подшипника. Встречаются и устройства на эффекте Холла, они более быстродействующие, хотя особой необходимости в этом нет.

На выходе датчика образуется импульсный электрический сигнал, каждый пик которого соответствует одному зубцу или магнитной метке. Частота этих импульсов пропорциональна скорости вращений колеса.

Сигнал передаётся по экранированному кабелю в управляющий блок АБС, где усиливается и преобразуется в цифровой формат. Блок непрерывно отслеживает полученные данные, принимая их как информацию о мгновенной скорости вращения колёс.

Клапаны

Для выполнения команд электронного блока на изменение давления в тормозных магистралях нужны устройства, преобразующие электрические сигналы в силовые гидравлические.

В этой роли выступают управляющие клапаны. Они представляют собой классические соленоиды, штоки которых связаны с нормально закрытыми или открытыми гидравлическими запирающими конусами.

Как правило, устанавливается по два клапана на колесо, нормально открытый (то есть не препятствующий потоку при отсутствии управляющего напряжения) впускной и нормально закрытый выпускной. Первый подаёт давление на рабочий цилиндр тормоза, второй его сбрасывает.

Существует три режима работы клапанов:

  • подача давления в цилиндр, первый открыт, второй закрыт;
  • удержание давления, когда оба клапана закрыты, срабатывает при первых признаках скольжения;
  • сброс давления, открывается выпускной клапан, если удержание не помогло и колесо продолжает скользить.

Клапаны должны обладать хорошим быстродействием, поскольку процесс происходит с высокой частотой для качественной модуляции торможения.

Насос

В состав системы входит электрический насос рабочей жидкости, роль которого состоит в ускорении перекачивания, что повышает общее быстродействие АБС. Чем выше рабочее давление, тем скорее система отреагирует на любой режим.

Избавление от пиковых нагрузок и пульсаций давления производится с помощью сблокированных с насосом гидроаккумуляторов, которые сглаживают колебания и хранят в себе запас жидкости, обладающей энергией за счёт сжатой пружины аккмулятора, расположенной с обратной стороны его диафрагмы. Питание на насос подаётся по команде блока управления.

Блок управления

Электронный модуль, построенный на базе микрокомпьютера, является мозгом системы, собирающим информацию от всех датчиков, а также по интерфейсной шине от прочих компьютеров автомобиля, и хранящим в памяти все алгоритмы работы АБС в виде программы.

Выходными сигналами блока являются напряжения питания датчиков, насоса, а также включения контрольной лампы неисправностей, и передача информации прочим устройствам.

Блоки управления непрерывно усовершенствуются, растёт их быстродействие, способность обрабатывать большие объёмы информации, эффективность использования новых алгоритмов.

Часто машины попадают в такие условия, когда простейших способов управления колёсами не хватает, приходится внедрять элементы искусственного интеллекта. Совершенство не достигнуто до сих пор. Одновременно в блок добавляются новые функции, непосредственно с АБС не связанные.
