5 мифов о датчиках света и дождя

Как сделать датчик своими руками?

Специалисты сходятся во мнении, что сконструировать такой прибор собственноручно будет крайне непросто. Да, принцип его действия незамысловат, но на создание уйдет много времени и сил, при этом не факт, что конечный результат будет качественным. Вам понадобится овладеть умениями пайки и приобрести некоторые детали, цена которых может равняться готовому прибору.

Если вы все же готовы рискнуть, то рекомендуем следующий порядок действий. За основу конструкции берем проводимость тока и две контактные пластины. Чаще всего пластины бывают из фольги или печатаются на текстолитовых платах в виде дорожек.

Фольгу нужно разрезать в виде двух пластин со змеевидной дорожкой по центру. Далее одна часть подключается к батарейке, другая – к реле. Когда пойдет дождь, вода зальет пластины и замкнет их, что приведет к началу работы реле.

Для создания такого прибора потребуется использовать:

  • алюминиевую фольгу;
  • диэлектрическую подложку;
  • клей или другой фиксатор;
  • провода;
  • реле;
  • источник питания.

Нюансы эксплуатации

При использовании данного прибора важно знать о некоторых особенностях. Помните, что ни один механизм не может быть идеальным

Датчик дождя должен располагаться только вертикально. Его размещают в той части стекла, куда достают «дворники». На месте установки должно быть идеальное стекло – никаких сколов или деформаций.

Если на стекло установлен инфракрасный фильтр, он может стать серьезной преградой для работы антидождевого прибора.

Большая часть моделей функционирует только в первом положении «дворников». Тогда они успешно координируют интенсивность работы стеклоочистителей. В других положениях прибор не может повлиять на их работу.

Датчик не способен полностью контролировать стеклоочистители. Иногда происходит локальное загрязнение лобового стекла из-за брызг от лужи или птичьего помета. Если датчик этого не видит, то стеклоочистители не включатся. Это значит, что водителю стоит «помогать» прибору и не перекладывать все обязанности на сенсор. При сухой погоде устройство стоит отключать, дабы «дворники» не царапали стекло без жидкости. Вот от чего может внезапно сработать устройство:

  • брызги;
  • насекомые;
  • листья;
  • пух;
  • тень от деревьев.

Для чего нужен датчик дождя

Описываемое устройство представляет собой прибор, определяющий появление осадков и включающий дворники. Обычно датчик также реагирует на освещенность и применяется для автоматического включения фар.

Датчик дождя

Данное устройство предназначено для решения нескольких задач:

  • определение факта наличия дождя или снега;
  • включение дворников при появлении дождя;
  • определение степени загрязненности лобового стекла;
  • включение фар в случае, если датчик предназначен еще и для выявления уровня освещенности.

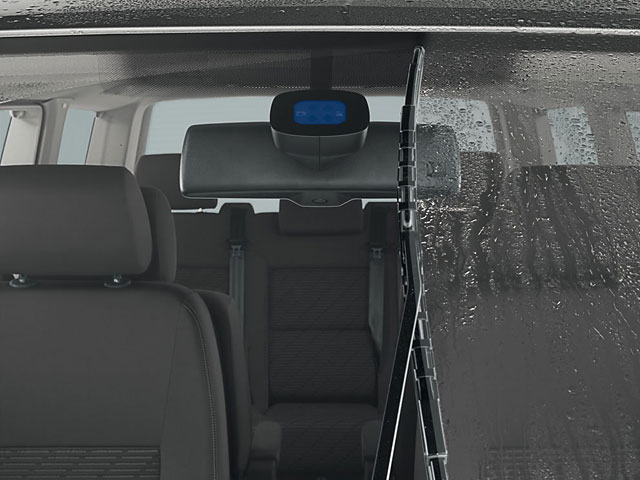

Установка описываемого прибора производится между лобовым стеклом и зеркалом заднего вида. Датчик дождя предназначен для создания боле безопасных условий во время движения в условиях города или по оживленной трассе. Если во время интенсивного движения начинается дождь или снег, водителю приходится совершать лишние движения, чтобы включать и выключать дворники, отвлекаясь при этом от дороги. Это способствует потере внимания и может привести к ДТП. Кроме того, устройство позволяет обеспечить отличную видимость при наличии большого количества осадков.

У датчиков дождя есть несколько недостатков:

  • Ложные или неуместные срабатывания. В некоторых случаях попадание всего одной капли способствует включению дворников, хотя все остальное стекло остается сухим. При этом датчик часто не срабатывает в случае, когда часть стекла заливается водой и грязью, но капли не попадают в зону действия устройства.
  • Включение дворников без омывателя стекла. Из-за этого грязь размазывается по поверхности, становясь причиной ухудшения видимости.
  • Срабатывание из-за дефектов лобового стекла. Наличие на поверхности царапин и других дефектов может стать причиной некорректной работы прибора.
  • Запаздывание срабатывания. В некоторых случаях срабатывание датчика дождя происходит в течение 1-2 секунд после того, как на лобовом стекле оказываются капли дождя.

Совет!
Чтобы избежать подобных проблем и заранее настроить датчик на нужный уровень чувствительности, достаточно плеснуть водой на то место, в котором установлен датчик. Если он работает корректно, произойдет автоматическое включение дворников.

Плюсы и минусы

Прежде всего, ДД помогают водителю забыть о необходимости постоянного переключения дворников. Таким образом, езда становится более комфортной и безопасной. Не нужно отвлекаться на мокрые стекла, поэтому можно полностью сконцентрироваться на дороге.

Многие уверены в том, что в ночное время такие датчики оказываются совершенно бесполезными. На самом же деле на инфракрасное излучение не влияет время суток, так как оно никак не связано со светом. Поэтому устройство одинаково работает и днем и ночью.

Кроме этого, в некоторых современных устройствах дополнительно встраивается и датчик света. Таким образом, можно автоматизировать не только дворники, но и включение фар.

Однако это не означает, что не нужно быть готовым к сюрпризам. Любая электроника рано или поздно выходит из строя. Некоторые неправильно настраивают или устанавливают ДД, поэтому устройство начинает срабатывать с большим опозданием или, наоборот, активируется от любого прикосновения к лобовому стеклу.

Установка датчика дождя

Закрепление датчика дождя происходит под лобовым стеклом на обратной стороне зеркала заднего вида. Во время установки устройства учитываются следующие нюансы:

Датчик должен располагаться на лобовом стекле таким образом, чтобы он не мешал водителю смотреть на дорогу

При этом важно устанавливать его в зоне, которая очищается дворниками во время их работы. В противном случае устройство может функционировать некорректно.
В зоне расположения датчика не должно быть трещин и других дефектов, так как от этого зависит эффективность его работы.
Перед закреплением прибора нужно убедиться в том, что дворники эффективно очищают лобовое стекло и не оставляют загрязнений.

Установка датчика может быть произведена как в сервисном центре, так и самостоятельно. Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется.

Ниже мы приведём инструкцию по установке простого датчика дождя ДДА-35.

Для начала надо «прицелиться» — выбрать место с внутренней стороны лобового стекла, куда будет приклеен датчик. Как уже говорилось раньше, он не должен мешать обзору водителя. Для красоты желательно выверить место и установить датчик вверху посередине, рядом с креплением зеркала.

У покупных датчиков дождя чаще всего имеется в комплекте специальная салфетка для протирания и обезжиривания стекла. Благодаря этому датчик крепится лучше.

Если в комплекте такой салфетки нет, можно воспользоваться любой салфеткой для стекол.

Тщательно протираем место на лобовом стекле, куда будем клеить датчик дождя.

С внутренней стороны датчика снимаем защитную плёнку, тем самым открывая крепления, которые будут удерживать датчик на стекле.

После этого прикладываем датчик дождя к выбранному на стекле месту и внимательно прижимаем устройство к стеклу. Стараемся, чтобы всё получилось ровно, так как второго шанса у нас не будет. С каждым отсоединением держатель будет всё хуже и хуже приставать к поверхности.

Провод от датчика проталкиваем под обивку потолка.

Если места под обивкой не хватает, то немного ослабляем винты крепления козырька.

Снимаем со стойки накладку и прокладываем провод под ней. После этого надеваем накладку обратно.

Идём ниже. Аккуратно заталкиваем кабель под уплотнитель стойки.

Открываем блок предохранителей (в разных моделях он находится в разных местах), и устанавливаем датчика дождя на место реле управления стеклоочистителем (обязательно соблюдаем маркировку и положение ключа). Если не знаем точно, куда устанавливать реле, смотрим в документации.

Остатки кабеля при необходимости можно смотать и оставить в монтажном блоке.

На этом процесс установки датчика дождя на автомобиль закончен. Остаётся проверить его работоспособность, брызнув водой на ветровое стекло (при включенном зажигании автомобиля, конечно же).

Проверка работоспособности датчика дождя

Также можете посмотреть видео об установке датчика дождя:

После подключения устройства, управление дворниками может осуществляться и вручную. Это может быть необходимо в случае, когда из под колес движущегося впереди автомобиля на стекло попадает влага, которая не достает до зоны действия датчика. В таком случае водитель включает дворники вручную.

Настроить прибор необходимо сразу же после установки, чтобы не отвлекаться на такие действия во время движения. В ДДА-35 имеется 3 режима работы — стандартный, дождь и снег. Режимы переключаются нажатием единственной кнопки поочерёдно.

Встроенные заводские датчики дождя настраиваются при помощи подрулевого переключателя. Ручка включения стандартно имеет 5 положений (бывает и больше, и меньше). В положении «0» устройство выключено. Цифры от 1 до 4 означают степень чувствительности датчика. При включении устройства в режим 4 оно будет работать в режиме максимальной чувствительности. Для выключения достаточно повернуть ручку в положение 0.

Датчик дождя настраивается при помощи подрулевого переключателя

Совет!
В сухую погоду рекомендуется отключать прибор, так как он может периодически срабатывать. В пример можно привести попадание на лобовое стекло насекомых.

Как работает датчик дождя

Как работает датчик дождя на автомобиле: как проверить и отрегулировать

Как он работает

Не лишним будет ознакомиться с принципом работы датчика дождя. В его конструкцию входит два основных элемента:

  • излучатель;
  • фотоприёмник.

Чтобы сенсор мог правильно считывать информацию о текущих погодных условиях за бортом, излучатель и фотоприёмник имеют определённые характеристики влажности и сухости. Если на лобовое стекло попадает большое количество капель либо же на поверхности оказывается грязь, сенсор воспринимает это как изменения в траектории преломления солнечных лучей. Из-за повышения влажности и появления капель на стекле возникает определённая реакция в системе, которая отвечает за работу сенсора дождя. В результате электронный блок управления формирует сигнал, включающий стеклоочистители. Автоматика способна самостоятельно регулировать скорость работы щёток. Когда идёт сильный ливень, система заставляет дворники работать быстрее и без перерывов. Если же это небольшой дождь, тогда щётки срабатывают периодически, смывая накопившуюся воду со стекла.

Важно понимать не только принцип работы датчика дождя, установленного на автомобиле, но и требования, которые предъявляются для его установки. Здесь есть два ключевых момента

  1. Сенсоры всегда должны размещаться так, чтобы не перекрывать обзорность водителю. В противном случае устройство, задачей которого является повышение уровня безопасности, превращается в настоящую угрозу. Водителю придётся постоянно выглядывать из-за датчика, что точно не скажется положительно на его комфорте и безопасности всех участников дорожного движения.
  2. Датчики нужно устанавливать в области лобового стекла, где действуют стеклоочистители. То есть сенсор обязан следить за состоянием той зоны, которую покрывают щётки. Ведь дворники не способны очистить всю поверхность практически прямоугольного лобового стекла.

Поскольку в большинстве случаев датчики дождя устанавливаются ещё на заводе автопроизводителя, проблем с правильным размещением устройства не возникает. Сложности могут появиться, если автомобилист решит своими силами поставить сенсор на машину.

Стоимость ДД

Владельцы отечественных автомобилей отдают предпочтение моделям ДДА, которые подходят для большинства машин. Например, ДДА-35 можно использовать для любого авто, в котором есть встроенное реле стеклоочистителя. Стоимость такого устройства составляет порядка 1 300 рублей. Чуть дороже обойдется ДДА-55 (1 700 рублей). Он также подходит для авто со встроенными реле стеклоочистителя, но больше всего положительных отзывов о нем оставляют владельцы Лада Гранта, Калина-2 и Лада Ларгус.

Если покупать датчик под конкретную марку машины, то риск сбоя работы устройства, несомненно, понижается, однако стоят такие ДД на порядок дороже. Например, если купить японский датчик для Toyota Avensis, то придется заплатить около 3 800 рублей. Для Mazda CX5 устройство уже будет стоить 4 500 рублей. Поэтому все зависит от конкретного авто.

Некоторые экономят и заказывают ДД напрямую из Китая. В этом случае можно найти универсальный датчик за 900 рублей.

Датчик дождя — оптико-электронное устройство, устанавливаемое на ветровое стекло автомобиля и реагирующее на его увлажнение. Используется для автоматического управления стеклоочистителями и механизмами, закрывающими люк и стекла дверей.

Снег, дождь и грязь — серьёзная помеха комфортному и безопасному управлению автомобилем, а необходимость включения-выключения щёток и регулирования интенсивности их работы отвлекает водителя от дороги. Уже не первый год специалисты трудятся над созданием системы, позволяющей автоматизировать этот процесс. Однако до недавнего времени подобными устройствами оснащали лишь очень дорогие модели машин.

Сегодня автопроизводители постепенно начинают использовать датчики дождя в стандартной комплектации автомобилей среднего и гольф-класса, а разработчики таких систем управления предлагают автолюбителям несколько их типов, в том числе и предназначенные для самостоятельной установки.

Обнаружение дождя. Код для Arduino

Как только схема будет собрана, загрузите следующий скетч в вашу плату Arduino.

Теперь поместите датчик дождя в такое место, чтобы осадки могли попадать прямо в датчик, возможно, на крышу. Чтобы облегчить сток воды, слегка его наклоните (~20°).

Обратите внимание, что электронный модуль не обеспечивает водонепроницаемость, поэтому при установке соблюдайте осторожность, чтобы с водой контактировала только сенсорная панель. Как только скетч будет загружен, откройте окно монитора последовательного порта, чтобы увидеть выходные данные Arduino. При ясной погоде вы должны увидеть высокий логический уровень на цифровом выходе

Чтобы увидеть, как определяется вода, можно брызнуть немного воды на сенсорную панель

При ясной погоде вы должны увидеть высокий логический уровень на цифровом выходе. Чтобы увидеть, как определяется вода, можно брызнуть немного воды на сенсорную панель

Как только скетч будет загружен, откройте окно монитора последовательного порта, чтобы увидеть выходные данные Arduino. При ясной погоде вы должны увидеть высокий логический уровень на цифровом выходе. Чтобы увидеть, как определяется вода, можно брызнуть немного воды на сенсорную панель.

Рисунок 7 – Вывод Arduino в мониторе последовательного порта при работе с датчиком дождя

Объяснение кода

Скетч начинается с объявления выводов Arduino, к которым подключены выводы VCC и DO датчика.

Теперь, в функции , мы сначала объявляем вывод подключения питания к датчику как выход, а затем устанавливаем на нем низкий логический уровень, чтобы изначально питание на датчик не подавалось. Также настраиваем последовательный порт.

В функции цикла мы периодически (с интервалом в одну секунду) вызываем функцию и выводим возвращаемое значение вместе со статусом.

Функция используется для получения текущего состояния цифрового выхода датчика. Она включает датчик, ждет 10 миллисекунд, считывает цифровое значение с датчика, выключает датчик и затем возвращает результат.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

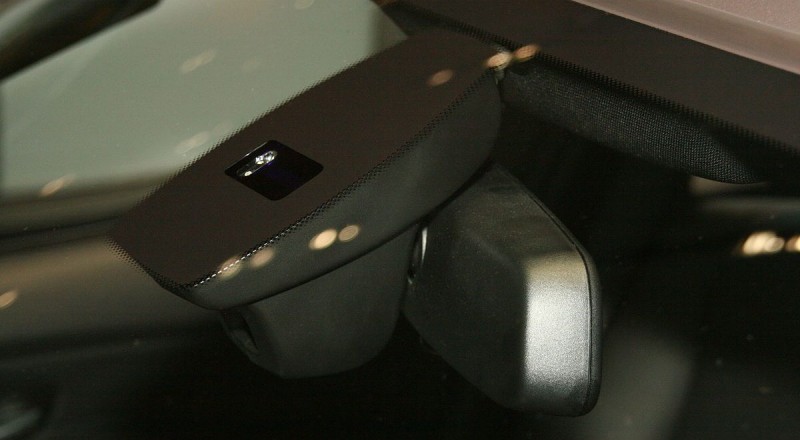

Как выглядит такое устройство, показано, например на фото:

Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.

Датчик дождя

Дорога полна неожиданностей, к которым водителю нужно быть готовым. Особенно опасна дорога в непогоду, когда идёт сильный дождь и снегопад. Чтобы повысить безопасность управления автомобилем в таких условиях, производители долгое время пытались автоматизировать работу «дворников», улучшить видимость через лобовое стекло в непогоду. Но дороговизна подобных разработок делала их доступными только для премиальных автомобилей.

Выходом из ситуации стали датчики дождя, которые можно устанавливать даже на автомобили среднего класса. Это простой оптико-электронный механизм, который обеспечивает срабатывание щёток «дворников» за доли секунды. Как только на лобовое стекло попадает влага, электронный механизм запускал работу щёток. Это достигается за счёт использования в приборе высокочувствительного фотоприемника и компактного инфракрасного излучателя.

Принцип работы датчика дождя:

  • в памяти прибора записаны пути преломления инфракрасных лучей на чистом сухом стекле;
  • падая на стекло, капли дождя или грязи меняют это «нормальное» преломление лучей;
  • система тут же замечает изменения и активирует работу стеклоочистителей;
  • датчик передает сигналы об интенсивности дождя и скорости движения автомобиля в управляющий работой «дворников» ЭБУ, задавая оптимальный режим и время работы щёток.

Датчик дождя способен «увидеть» приближение воды к стеклу заранее, например, когда встречная машина собирается окатить стекло водой из лужи, датчик среагирует на приближающийся поток воды на расстоянии до 10 см и активирует щётки. В современных датчиках вместе с «дворниками» начинает работать и стеклоомыватель.

Водитель в любой момент может отключить автоматический режим стеклоочистителя и перейти к ручной регулировке. На работу датчика дождя не влияют внешние факторы вроде запотевания стекла, освещённости и времени суток. Рекомендуется только отключать прибор в солнечную погоду, чтобы он не реагировал на ложные сигналы вроде насекомых или листьев в радиусе действия датчика.

Датчики дождя существенно повышают комфорт поездки: водителю больше не нужно отвлекаться на включение щёток и регулирование их работы в непогоду, он более внимателен и сконцентрирован на дороге.

Основные функции и назначение

Разобравшись с тем, что такое датчик дождя автомобиля, необходимо понять назначение и основные функции устройства:

  • идентификация дождя и снега;
  • анализ загрязненности лобового стекла;
  • управление стеклоочистителями, а также регулировка режима их работы;
  • автоматическое включение света при недостаточной освещенности (в случае комбинированного датчика).

У датчика осадков есть и существенные недостатки, включая ложное срабатывание при попадании воды в зону анализа или несрабатывание при заливе стекла грязью или водой от соседних автомобилей. Также управляющая схема автомобиля может не включить омыватели, что приведет к размазыванию грязи по стеклу и ухудшению видимости. Любая автоматическая система не исключает изъяны и ошибки. К примеру, включение щеток обычно происходит с небольшим запаздыванием, а за это время водитель может самостоятельно очистить стекло.

Как работает датчик дождя в автомобиле, зачем нужен и где находится

Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

  • установление факта начала дождя, а также снега;
  • определение степени загрязнения лобового стекла;
  • автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
  • включение световых приборов при низком уровне освещенности (касается датчика света).

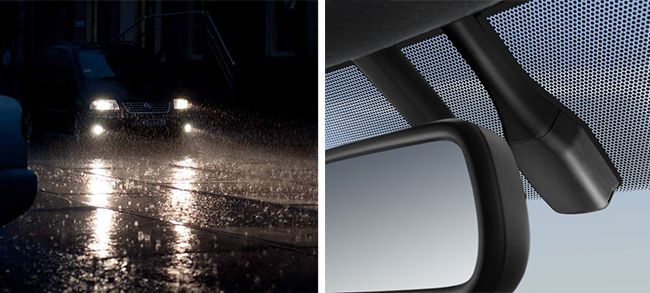

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

Как выглядит такое устройство, показано, например на фото: Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.

Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.

Недостатки

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

  1. Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
  2. Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
  3. Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
  4. Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя. Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.

Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто. Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.

Принцип работы

Принцип работы датчика основывается на работе фоточувствительных полупроводниковых элементов и законах преломления света. Идея заключается в том, что светодиод генерирует луч света, а фотодиод его воспринимает.

  1. Светодиод посылает импульсные лучи, которые фокусируются через оптический элемент.
  2. Световой сигнал отражается и попадает на фотоприемник, который анализирует количество света и степень отражения.
  3. Для защиты от ложных срабатываний луч света направляется в фотодиод импульсами. Даже в случае попадания сторонних световых потоков система защищена от ложного срабатывания.
  4. Чем хуже воспринимается световой сигнал фотоприемником, тем выше система определяет значение уровня осадков и регулирует работу стеклоочистителя.

Устройство и конструктивные особенности

Изначально для определения степени осадков использовалась простая схема от американских производителей. На лобовом стекле устанавливались специальные пленки, которые проводили сопротивление, а измерительная система анализировала изменение параметров. Если сопротивление падало – автоматически включались в работу щетки. Но конструкция имела ряд недостатков, поскольку срабатывала от большого количества ложных факторов, включая прилипших к стеклу насекомых.

В начале 80-х годов конструкторы стали разрабатывать устройства, состоящие из светодиодов и фотодиодов, которые реагируют на изменение угла преломления света. Это позволило увеличить точность измерений и снизить количество ложных срабатываний.

Принцип действия датчика

Датчик определения осадков представляет собой корпус, внутри которого находится плата и оптические элементы. Основные компоненты устройства:

  • фотодиод;
  • два светодиода;
  • датчик света (при наличии);
  • блок управления.

В момент обнаружения повышенного уровня осадков датчик генерирует управляющий сигнал для включения стеклоочистителей, а также управляет интенсивностью их работы.

Как включить и отключить датчик дождя

Включение заводского датчика дождя после установки происходит достаточно просто – для этого нужно повернуть подрулевой рычаг в положение от 1 до 4.  Выключение происходит при переключение рычага в положение 0. В случае возникновения проблем в работе датчика не следует пытаться отключать его самостоятельно, если вы не знаете, как это сделать правильно.

Пример настройки датчика дождя. Для включения необходимо сдвинуть подрулевой рычаг в положение 1. Дисковый регулятор A нужно установить в соответствии с желаемой чувствительностью (внизу — минимум, вверху — максимум). Для отключения датчика дождя необходимо сдвинуть подрулевой рычаг в положение 0.

Основной ошибкой многих водителей является отключение прибора самым простым способом – перекусыванием провода. Такие действия могут стать причиной неисправности блока управления бортовой сети. Если датчик не реагирует на мелкие капли, сначала следует выкрутить ручку в положение 4, при котором он будет работать в режиме максимальной чувствительности.

Для безопасного отключения датчика достаточно вынуть из него разъем. В таком случае в блоке питания бортовой сети будет отображаться ошибка. Если нужно полностью отключить устройство, следует обратиться в автосервис.

Многие датчики дождя являются универсальными и могут устанавливаться на любой автомобиль. Все они работают по одному принципу, поэтому любой водитель сможет настроить прибор самостоятельно.

Принцип работы

Первоначально их начали проектировать и устанавливать американские производители в 50-х годах прошлого века. Учитывая, что технологии в то время были соответствующие, принцип работы датчиков дождя основывался на контроле сопротивления между рядом расположенными проводящими пленками на лобовом стекле. Во время дождя сопротивление между ними уменьшалось, система управления реагировала на эту характеристику. Такие элементы могли сработать даже от случайно прилипшего комара, поэтому от них отказались.

В следующий раз о возможности установки датчиков дождя вспомнили после появления оптоэлектронных устройств на свето- и фотодиодах. Это произошло в начале 80-х. Здесь первенство оказалось у европейских производителей. За основу взят радиоэлемент, именуемый оптрон, только в качестве отражательного элемента использовалась поверхность лобового стекла.

Как работает датчик дождя на авто можно пояснить с помощью упрощенной схемы.

Сам датчик дождя крепится непосредственно к лобовому стеклу автомобиля. Обычно в качестве места крепления выбирают зону, где он не затеняет обзор, — за центральным зеркалом заднего вида. Светодиод (либо группа светодиодов для увеличения чувствительности и достоверности) направляют оптический сигнал (луч) на поверхность стекла таким образом, чтобы отраженный сигнал попадал на фотодиод. Напомним, что светодиод излучает световой луч, а фотодиод создает электрический сигнал при попадании на него светового потока.

Видео — как работает датчик дождя на Лада Веста:

Угол отражения и интенсивность луча, попадающего на фотодиод, напрямую зависит от угла преломления на границе двух сред стекло — внешняя среда. Если на эту поверхность попадает влага, такой факт отражается на уровне сигнала, формируемым датчиком дождя. Действительно, если стекло покрыто каплями дождя, световому лучу проще «убежать» наружу, покинув зону контроля через границу стекло-вода. В таком случае уровень сигнала светодиода уменьшится, датчик сработает. Сигнал, поступающий с датчика на блок управления кузовом, после обработки включает дворники.

«Умные» датчики дождя современного поколения могут реагировать на интенсивность осадков, изменяя скорость работы стеклоочистителей. Время их реакции на осадки в виде снега немного больше. На лобовом стекле снег превращается в воду через некоторое время, которое зависит от температуры стекла. Иногда для большей чувствительности в месте его установки производят локальный подогрев стекла.

Датчики дождя работают в инфракрасном диапазоне световых волн подобно пультам дистанционного управления бытовой техники. Они не чувствительны к солнечным лучам. Применение сложной импульсной обработки информации, предупреждает ложное срабатывание, например, при нагревании или вибрации стекла.
