Инструкция ремонта коробки передач ваз 2107 5 ступки своими руками

Как устранить дребезжание ручки КПП ВАЗ 2114

Зачастую ручка КПП ВАЗ 2114 входит в резонанс с работой двигателя и издает неприятный дребезжащий звук из-за таких проблем со втулкой:

• износ пластиковых вставок втулки;
• несоответствие длины втулки и размеров вилки кулисы.

В первом случае придется поменять пластиковые вставки или втулку в сборе. Во втором — придется привести размеры в соответствие. Для этого понадобится напильник, изолента и тиски. Часто производитель устанавливает втулку, которая своими краями задевает вилку тяги (кулисы) и стучит об нее при вибрации. Чтобы избавиться от шума, необходимо сделать следующее:

• откручиваем крепление втулки;
• вынимаем втулку;
• очистить (отмыть керосином) втулку от остатков смазки;
• произвести предварительную разметку, проведя линию в 1-3 миллиметрах от края втулки;
• обмотать втулку изолентой по линии разметки, оставив открытым край;
• зажать втулку в тиски и напильником сточить выступающий из-за изоленты край.

После такой операции остается только надеть пластиковые вставки и поставить ручку КПП на место. Края втулки больше не будут касаться металлической вилки и ручка КПП ВАЗ 2114 перестанет дребезжать.

Лада веста св кросс цвет ангкор видео

Что влияет на стоимость

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

• износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
• на синхронизаторах кольца пришли в негодность, необходимо сменить;
• лопнула пружина синхронизатора, сменить;
• на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

• шарнир рычага заклинивает, осмотреть и зачистить;
• неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
• рычаг переключения сломан, поменять на новый;
• вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

• изношены подшипники, их следует поменять, а заодно проверить сальники;
• изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
• не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

• износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
• разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
• механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Как снять рычаг переключения передач на Ваз 2107

В первую очередь переведите рычаг в положение нейтральной передачи, затем поднимите верхний защитный чехол, который закрывает МКПП. Для снятия рычага вам понадобится только узкая плоская отвертка. Вдавите рычаг и отверткой вытащите из рычага защелку. После чего снимите его с наконечника механизма выбора передач. Затем крючком из стальной проволоки вытащите из полости рычага пластиковую втулку.

Если вы не обладаете достаточным опытом и не знаете, как разобрать и собрать МКПП Жигулей, то разбирать устройство выбора передач не рекомендуется. Там много мелких деталей, которые могут упасть внутрь коробки, в результате потребуется серьезный ремонт.

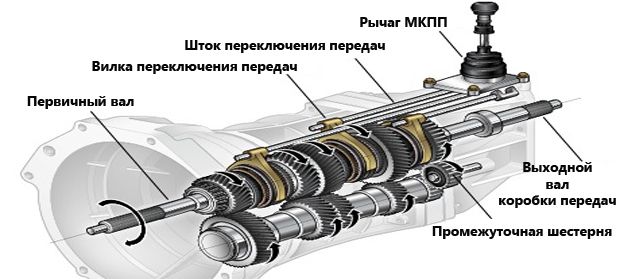

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

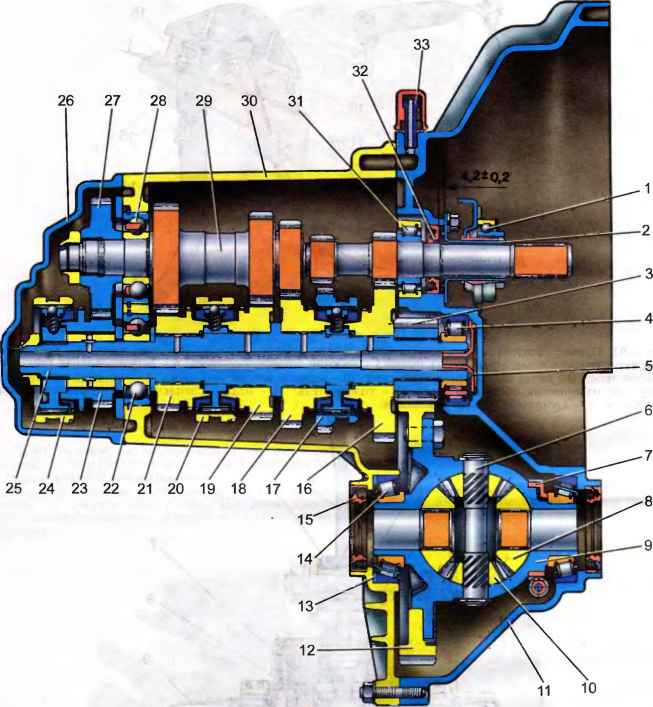

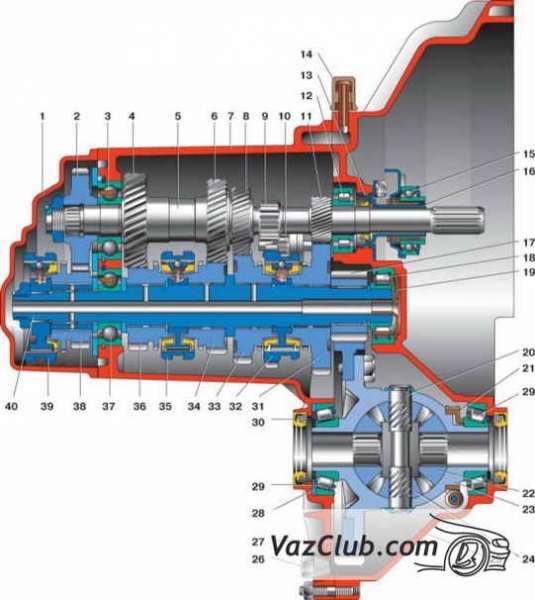

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Инструкция по разборке коробки передач ВАЗ 2107

Разбирается ВАЗ-овская пятиступенчатая КПП таким образом.

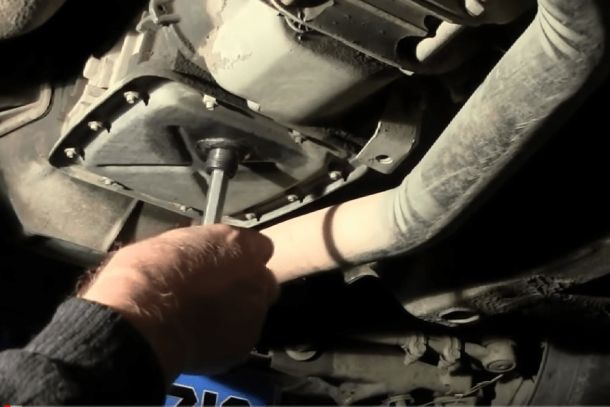

1. Слить лубрикант из картера механизма.

Демонтировать конструкцию с машины.
Демонтировать муфту выжимного подшипника, вилку выключения сцепления.
Разъединить эластичную вставку карданного вала.
Снять фланец муфты со вторичного вала КПП.
Отсоединить опору двигателя (подушку), трос спидометра, проводку фонарей заднего хода (при наличии).
Демонтировать манжету шаровой опоры рычага, рожковым ключом №10 открутить 3 гайки крепления рычага к крышке картера.
Снять корпус рычага со шпилечных болтов и прокладки.
Выкрутить ключом на 13 гайки кронштейна трубы выпуска газов.
Снять деталь и удалить закладной болт.
Очистить поверхность редуктора от загрязнений, масляных пятен спиртом или растворителем.
Снять заднюю крышку с прокладкой.
При откручивании гаек со шпилечными болтами, детали вкручиваются как есть при нанесении специального состава.
Также 13 ключом убирается последняя гайка задней крышки внутри картерного отсека.
Утопить шток включения 1 и 2 передачи.
Отсоединить крышку отсека от картера.
Снять со шпилечных болтов заднюю стенку и проворачивая по ходу часовой стрелки полностью демонтировать деталь.
Изъять пластиковую заглушку коробки шестерен 5 и задней передачи при помощи давунка.
Пинцетом вынуть стопорное кольцо подшипника 5 и задней передачи.
Выпресовать подшипник проставкой молотком или специальным прессом.
Извлечь уплотнитель вторичного вала – это удобно делать подковырнув его острым предметом.
Снять упорный диск внутреннего кольца второго подшипника.
Выпресовать деталь по аналогии с первой.
Полностью разобранный узел связать проволокой для предупреждения утери.
Демонтировать привод спидометра и маслоотражатель.
Ключом №10 отвинтить крепежи вилки включения пятой и задней позиции блока.
Головкой №17 ослабить крепеж шестерен 5 и R позиции.
Свинтить головкой №13 первую гайку крепления сцепления и №17 удалить все остальные гайки.
Снять картер диска сцепления.
Прессом или выколоткой выбить сальник ведущего вала. Вынуть уплотнитель передней крышки блока.
Вынуть пружину из гнезда (обратно ставим сужением к подшипнику).
Головкой №19 открутить крепление подшипника промежуточной трубы, следом вынуть болтик вместе со всеми отпавшими деталями.
При помощи 17 ключа удалить крепление блока шестеренок.
Снять шестерни с промежуточной трубы.
Зажать в тисах блок и спресовать с него внутреннюю вставку подшипника.
Удалить дистанционную шайбу.
Открутить лючок фиксаторов штоков и снять его.
Извлечь пружины штоков, шарики фиксаторы.
Снять шестеренку пятой передачи с синхронизаторной муфтой.
Удалить дистанционное кольцо.

Демонтировать промежуточную шестеренку задней передачи.
Следом снимается шток включения совместно с вилковым переключателем.
Торцовочным ключом №10 открутить головку штока.
Удалить блокировочный сухарь.
Удалить стопор ступичного стабилизатора.
Удалить ступицу, пружину, заднюю шестерню с вала.
Выталкивается подшипник.
Последовательно ключом №10 откручиваем болтовое крепление 3/4 скорости.
Удалить сухарь.
Удалить второй сухарь из картера.
Открутить крепежную вилку 1,2 скорости.

Одновременно демонтировать шток с вилкой.
Повторяем действия аналогично первому валу.
Снять ведущий вал коробки целиком.
Сбить подшипник с седла на ведущем валу.
Удалить ведомый вал из картерного отсека.

Открутить ось промежуточной шестеренки.
Закрепив в вертикальном положении вал, стянуть с него синхронизаторные втулки 3-4 скорости.
Снять с пропила стопор ступичный стопор, пружинную шайбу.
Вынуть ступицу синхронизатора.
Снять синхронизатор 3 передачи.
Снять втулку 1 передачи из вала.
Вынуть втулку шестерни вторичного вала.
Тоже действие для первой передачи.
Убрать ступицу синхронизатора 1,2 позиции.
Снять шестерню 2 позиции.
Снять подшипник и тарельчатую вставку.
Выпресовать вал с подшипника.
Снять стопорное кольцо 4 передачи.
Удалить пружину синхронизатора 4 скорости.

Для других блоков, процедура выполняется аналогично.

Снятие коробки передач ВАЗ 2107

Сначала надо перекатить автомобиль на яму или на подъемник и снять минусовый провод аккумулятора. Это необходимо сделать для того, чтоб при отсоединении стартера не возникло короткое замыкание.

При постановке на яму следует затянуть ручной тормоз и подпереть задние колеса башмаками или кирпичами. Иначе машина может покатиться в процессе работы. При использовании подъемника этого не требуется.

Начать работу можно со снятия декоративного чехла рычага переключения передач. Затем необходимо извлечь распорную втулку рычага, для чего лучше воспользоваться тонкой отверткой или шилом, и снять рычаг вместе с втулкой.

Чтобы не потерять детали, лучше вставить распорную втулку обратно в рычаг КПП.

Под декоративным ковриком находятся четыре самореза, крепящие крышку Они откручиваются крестовой отверткой, после чего следует снять крышку вместе с поролоновым уплотнителем, чтобы избежать повреждения во время снятия КПП.

Далее следует перейти в яму (поднять автомобиль на подъемник).

Сначала следует снять приемную трубу глушителя и стартер.

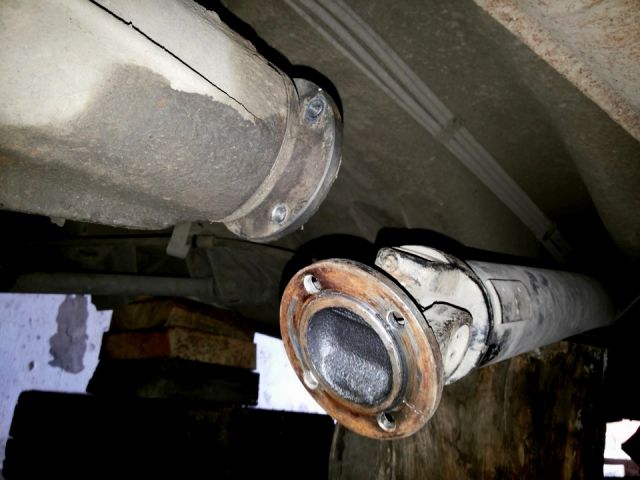

Для снятия кардана необходимо открутить болты крепления подвески кардана к кузову и соединения кардана с редуктором заднего моста. После этого кардан легко снимается со шлицов муфты.

Теперь нужно найти колодку проводов, подключенных к датчику фонаря заднего хода и отключить ее. Она крепится в правой части коробки. После чего необходимо открутить при помощи пассатижей гайку троса спидометра и снять его, после чего открутить болты крепления крышки кожуха сцепления и снять их.

Чтобы не получить травму и не повредить автомобиль, следует подстраховаться, подперев КПП. При работе с ямы это можно сделать при помощи короткого крепкого бруска и домкрата, или же при помощи длинного бруска в случае использования подъемника или ямы. Лучше подстраховаться при помощи подпорки или привлечь к работе напарников, которые будут поддерживать коробку передач в процессе демонтажа. Остается снять рабочий цилиндр сцепления и снять коробку передач.

Установка производится в обратном порядке.

Конкуренты

Для чего увеличивать клиренс автомобиля

Фото

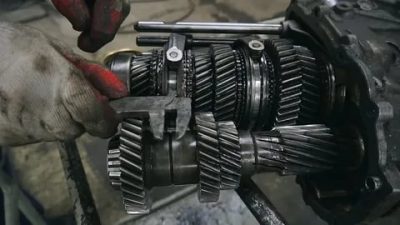

Как заменить шестерни и синхронизаторы

Изначально рекомендуется при необходимости замены обратиться в автосервис. Однако, при уверенности в своих силах – операцию можно выполнить самостоятельно. Для этого понадобится:

• тисы;
• специальный съемник;
• плоская отвертка с широким наконечником.

Далее процедура выполняется так.

1. Демонтировать вал с КПП и зажать одну его сторону в тисы, предварительно обмотав их мягкой подкладкой.
2. При помощи отвертки или шила снять стопорные кольца и все подшипники.
3. Затем уперев вал в двойную опору и снять с него шестерни в прямой последовательности.

Ремонт передачи без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

Неисправности рычага

Если во время движения ВАЗ 2107 рычаг сильно вибрирует, скорее всего, проблема в сильном износе пластиковой втулки, которая соединяет рычаг и устройство выбора передач, поэтому ее необходимо заменить. Ремкомплекты рычага коробки переключения передач ВАЗ 2107 можно купить в большинстве автомагазинов. При выборе ремкомплекта или втулки отдавайте предпочтение деталям производства «АвтоВАЗ», потому что они более качественные.

Вибрация рычага ВАЗ 2110, а также нечеткое переключение передач и большой свободный ход, возникают из-за слабого крепления чаши к кузову автомобиля, износа пластиковых деталей чаши, слабой затяжки гайки крепления к кулисе или сильного износа втулки крепления к кулисе. После замены втулки и правильной затяжки гайки, подтяжки болтов крепления чаши (или ее замены) вибрация рычага исчезает.

Признаки и причины поломки ручки КПП ВАЗ 2107

Механическая коробка передач позволяет осуществлять полный контроль над управлением транспортного средства. При помощи специального рычага осуществляется смена скоростных режимов. Следует выяснить, какие проблемы могут возникнуть с данным механизмом на коробке, каковы способы их устранения.

Среди признаков поломки рычага КПП на ВАЗ 2107 выделяются:

• невозможность или затрудненность смены скоростей;
• излишне свободный ход ручки;
• рычаг свободно вращается;
• активизируется другая передача.

https://youtube.com/watch?v=jOg7g84XbN8

Болтаться рычаг может из-за изношенной втулки. При деформации данной комплектующей запчасти нередко отмечается вибрация со стороны рукоятки. Расходник подлежит обязательной замене.

В случае наличия шума со стороны коробки, когда рычаг на нейтралке, при работающем моторе, автовладельцу целесообразно проверить состояние масла, подшипников. Менять масло стоит в соответствии с установленным регламентом.

Однако снять рукоятку можно не снимая рычаг КПП, следуя этой инструкции:

1. Отсоединяем крепления выхлопной трубы и отводим систему выхлопа в сторону, так она не будет мешать.
2. Далее от нижнего конца рычага отсоединяем тягу привода управления КПП и отводим тягу в сторону.
3. В салоне ВАЗика отстегиваем застежку чехла рычага и снимаем чехол вместе с нижним держателем.
4. На следующем этапе поднимаем пластиковую облицовку тоннеля, тем самым снимая ее через верх рукоятки переключения передач.
5. Под пластиковой облицовкой скрывается шумоизоляционный чехол, который снимается откручиванием четырех гаек.
6. Все готово, для снятия рукоятки надавливаем на нее и через проем в кузове вытягиваем рукоятку снизу.

Если проводить данные работы следуя данным инструкциям, то на весь ремонт вы не потратите много сил и времени. Видео, как снять ручку КПП на Рено Логан:

Видео про замену чехла КПП на автомобиле Пассат:

Тюнинг ручки КПП:

Время от времени возникает необходимость в демонтаже рычага коробки переключения передач. Необходимость в проведении этой процедуры может возникать после замены сайлентблоков рычага или растяжки и, конечно же, при установке нового рычага. Подобная процедура совсем нетрудная, ее можно выполнить без обращения за помощью к специалистам.

Инструменты для снятия ручки КПП

Для демонтажа ручки коробки передач, вам потребуются достаточно простые инструменты:

— отвертка;

Набор гаечных ключей;

Рожковый ключ.

Как правильно снимать ручку КПП

Рычаг на коробке переключения передач является достаточно надежной и устойчивой деталью, но часто по причине халатного и не бережного использования эта деталь может ломаться. Рычаг придется менять, если вы будете резко за него хвататься или же давить. Чаще всего проблемы возникают именно поэтому.

Самое распространенное «заболевание» – это болтание и дребезжание рычага. Это так называемая первая стадия. Если затянуть с ремонтом, то потом придется устанавливать новый рычаг. Работать с этим элементом нужно бережно и спокойно. Ручку нельзя дергать или вдавливать.

Если не получается переключать скорость плавно, то вы, вероятно, не выжали до конца сцепление или же возникли какие-то проблемы с самой коробкой переключения передач. То есть нужно производить манипуляции не с рычагом, а именно с коробкой. Снять рычаг или ручку с него достаточно легко. Нужно иметь понятие о том, как механизм установлен, а это уже 50 процентов успеха.

Функции маслосъемных колец

Когда замена не нужна

Основные признаки, которые характеризуют неисправность МКПП:

• стуки, шумы в коробке;
• масляные потеки на корпусе, трещины;
• сложность перевода рычага между передачами;
• самопроизвольный отскок передачи;
• перегрев агрегата.

Механики составили список признаков и причин, какие детали трансмиссии требуют осмотра и ремонта, при этом полная замена агрегата не потребуется:

1. При активации нейтрального хода в МКПП слышен шум, во время движения коробка гудит. Причины могут быть в недостаточном количестве трансмиссионной жидкости, износе подшипников ведущего вала.
2. Треск при переводе рычага. Износ муфты синхронизатора, блокировочного устройства, ослабление крепежных стыков коробки. В половине случаев, когда встречается такая неисправность, причина не в коробке, а в поломанном сцеплении, которое не выключается полностью, диск не переводится, а остается на диске МКПП.
3. Затруднено переключение между передачами, рычаг заедает или передачу выбивает в нейтральное положение после активации. Причина может быть в том, что заклинило приводной трос, изношена муфта синхронизатора или присутствует выработка шлицевых соединений, ослаблена стыкующая резьба, коробка потеряла геометрию, износ вилки, штока, шестерни переключателя, разбиты подшипники приводного или промежуточного вала.
4. Течет масло. Трещина в коробке, износ сальников, ослабление, выработка соединительной резьбы крепления МКПП.

Стоимость ремонта в таких случаях может быть значительно ниже, чем полная замена коробки. Если причина – в ослаблении крепежных соединений коробки с кузовом авто, достаточно восстановить общую геометрию. Это касается и течи масла. Если корпус МКПП целый, необходимо проверить качество сальников.

Если МКПП выработала свой ресурс, и все внутренние компоненты имеют следы значительного износа, замена отдельной детали нецелесообразна.

Новый кроссовер Hengchi 9 в Шанхае: что может предложить будущий конкурент BMW iX3?

Цены в сервисе

Устройство трансмиссии на «Классике»

Причины и признаки поломки рычага

Распространённой причиной выхода из строя автоматической коробки передач и ее рычажной части является несоблюдение правил эксплуатации. Такая проблема часто возникает у водителей, «пересевших» с механической на автоматическую КПП, так как использование этих двух систем имеет существенные отличия.

Замена рычага АКПП или расходников требуется в нескольких случаях:

• появляются вибрации;
• рычаг начинает прокручиваться;
• изнашивается ручка;
• датчик отображает информацию некорректно.

Неисправности провоцируют:

• перегрев КП вследствие агрессивной езды;
• неправильное переключение режимов, особенно в зимний период;
• включение заднего хода до полной остановки транспортного средства; переключение в режим Park до полной остановки;
• при попадании автомобиля в воду заливает датчик селектора, что приводит к сбоям в показаниях и некорректной работе рычага и системы в целом;
• естественный эксплуатационный износ элементов рычага или износ, возникший в результате вышеописанных ошибок.

Неисправности, как правило, устраняются путём ремонта или полной замены всей системы, но иногда можно обойтись установкой нового рычага или расходников.

Все работы производятся в обратном порядке. В зависимости от модели некоторые нюансы могут меняться. Например, у «Пассатов» часто возникает проблема с установкой рычага на место. Причина кроется в том, что кнопка блокировки, которую необходимо зафиксировать, возвращается в исходное положение. Приходится отщёлкивать фиксатор изнутри ручки, чтобы установить ее на место.

Замена рычага АКПП неквалифицированным мастером чревата неправильной установкой, которая приводит к некорректной работе системы и сбоям показаний датчика. Обращение в специализированный сервис избавит от подобных последствий и исключит риск повторного ремонта.

Как снять рычаг переключения передач на Ваз 2110

Для снятия рычага понадобятся только набор рожковых ключей, а также крестовая и шлицевая отвертки. Снимите защитный чехол и поднимите его вверх, чтобы закрепить на ручке рычага. Если получится, открутите ручку рычага и полностью снимите чехол. Ключом на «13» открутите гайку болта крепления рычага к кулисе (она уходит внутрь тоннеля). После чего ключом на «10» открутите гайки крепления пластиковой направляющей пластины (она прикручена к стенке тоннеля). Извлеките направляющую пластину, затем вставьте встык между верхней и нижней частями туннеля справа от рычага крестовую отвертку и выкрутите винт, который крепит пластмассовую направляющую к рычагу. Затем прижмите рычаг в положении нейтральной передачи до упора вправо и вытащите болт и направляющую. Снимите стопорное кольцо с чаши шаровой опоры и вытащите рычаг. Не тяните его при установленном кольце, это может привести к разрушению чаши.

Поршневые кольца в двигателе автомобиля: зачем они там и какие неприятности с ними случаются

Вкратце о порядке замены кулисы

Если кулиса ВАЗ 2112 не поддается регулировке — остается только ее заменить. В продаже имеются специальные ремонтные комплекты, позволяющие сэкономить на обслуживании изделия. Хотя, зачастую оказывается куда более простым и надежным решением купить устройство в сборе и произвести его замену.

Порядок замены кулисы для автомобилей десятого семейства предполагает следующие действия (кстати, в интернете в большом количестве имеются фотографии, иллюстрирующие данный процесс):

• ослабить хомут крепления карданчика под днищем автомобиля;
• снять защитный чехол рычага КПП в салоне автомобиля;
• демонтаж воздушного туннеля пола;
• собственно, демонтаж кулисы и ее замена.

Можно ознакомиться со схематическим фото агрегата. Хотя, в целом, процесс не сложнее сборки-разборки конструктора и интуитивно понятен, потому дополнительных пояснений не требует.

Теперь можно изучить механизм старой кулисы на предмет неисправностей. Очень часто проблемы с рычагом возникают в следствие износа обоймы шаровой опоры. Не менее подвержены физическому старению прочие подвижные элементы конструкции, механизм шарнира и его защитный пыльник. После установки новой кулисы в обязательном порядке не забудьте произвести ее регулировку.

На этом все. Желаем вам только комфортной езды на дороге, надежной работы всех силовых агрегатов и успехов в ремонте. Заботьтесь о своем железном коне и он вас обязательно отблагодарит своей стабильной работой.

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

Способ № 1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

Способ № 3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

https://youtube.com/watch?v=p32Rx7BDx7E

Источники

• http://vashalada.ru/mashiny/vaz-2110/zamena-kulisy-vaz-2110.html
• http://vaz-remont.ru/samostoyatelnaya-regulirovka-kulisy-na-vaz-2110-regulirovka-kulisy-kpp-svoimi-rukami/
