Как самому проверить реле бензонасоса

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Какую выбрать?

Чтобы не ошибиться в выборе мойки, следует изучить фирмы, которые предлагают данные устройства. Каждая торговая марка отличается преобладанием определенных характеристик.

Если вы ищете бюджетный вариант мойки, которая при этом будет обладать хорошей производительностью, то остановите свой выбор на продукции фирмы «Интерскол».

Пена в расширительном бачке

Причины выхода бензонасоса из строя

Насос может выйти из строя по различным причинам:

1. Для карбюраторных двигателей основным источником проблемы, как правило, является шток бензонасоса. В процессе эксплуатации он становится короче и насос перестаёт подавать нужное количество топлива в мотор.
2. Устройство может перестать функционировать по причине износа входного клапана или его уплотнительного кольца.
3. Инжекторные двигатели оснащены электрическими топливными насосами. В этом случае наиболее частой причиной выхода устройства из строя является некачественное горючее. Сетчатый фильтр на входе забивается грязью и ограничивает поступление топлива.
4. Электрические насосы могут потерять работоспособность из-за неисправностей в системе проводов, реле, предохранителей или окисления клемм.

Предупредить часть указанных проблем можно, заправляясь качественным топливом на хорошо зарекомендовавших себя АЗС. Кроме этого, рекомендуется иногда чистить бензобак и менять этот и другие элементы топливной системы по истечении срока службы.

Проверка работоспособности реле

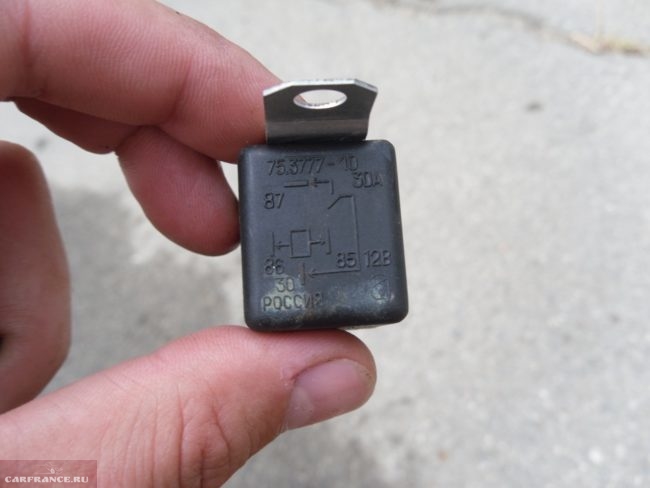

Реле топливного насоса — это устройство, осуществляющее или прекращающее подачу на бензонасос электрического питания. Если оно вышло из строя, то работа топливной системы остановится.

Элекрическое питание на топливный насос подается через реле

Проверка работоспособности реле и соответствующего осуществляется по следующей схеме:

Откройте капот и снимите крышку с блока предохранителей и реле.

Руками или специальными щипцами выньте реле и предохранитель, отвечающие за работу насоса.

Осмотрите реле и предохранитель и в случае обнаружения неисправности установите новые.

Проверьте, поступает ли ток на реле. Это можно сделать проводом с лампой напряжением 12 В, присоединив его к месту подключения.

Часто реле перестаёт работать после установки на автомобиль сигнализации. В этом случае следует сбросить все настройки с брелока сигнализации.

Видео: проверка работоспособности реле

Механизм работает, но не качает топливо

Иногда устройство характерно гудит, но бензин в двигатель не подаётся. Дело в том, что давление в топливной системе не должно превышать 3 атм. Его можно измерить, подключив к топливной рейке манометр. Если давления нет или оно очень низкое — элемент вышел из строя.

Может случиться, что на устройство просто не поступает напряжение. Для проверки этого следует включить зажигание и на слух определить, работает ли насос. Он должен издавать лёгкое жужжание. Если ничего не слышно — питание на насос не подаётся. Следует проверить реле, предохранители и проводку.

Видео: что делаеть, если насос не качает топливо

Не поддерживается давление в системе подачи топлива

Давление в топливной системе поддерживается не самим насосом, а его обратный клапаном. Топливо поступает через впускной клапан, который подаёт его под давлением по шлангам к двигателю, а обратный клапан не пускает бензин обратно.

По причине сильного износа обратный клапан может не срабатывать. Как следствие, механизм теряет способность поддерживать необходимое давление.

В зависимости от марки автомобиля, обратный клапан может находиться как внутри, так и снаружи корпуса устройства. Замена клапана — довольно сложная процедура. Поэтому удобнее заменить насос в комплекте.

Автомобиль «дёргается» на малой скорости

Если двигатель начинает издавать необычные звуки и «дёргаться» во время движения на малой скорости, вероятнее всего, забилась сетка фильтра. Насосу просто не хватает топлива для нормальной работы. Проблема исчезнет после очистки сетки.

Подобные симптомы могут быть обусловлены и некорректной работой клапанов устройства. Из-за износа они не могут пропускать бензин в обе стороны. В этом случае необходимо заменить механизм.

Меняем реле бензонасоса

В Лада Калина этот электрический элемент располагается в салоне, точнее ниже панели и поблизости к решетке воздухопровода. Чтобы обеспечить доступ к указанному реле потребуется демонтировать крышку монтажного блока. В этом случае понадобится мелкая отвертка с плоским наконечником.

Перед непосредственным съемом реле бензонасоса не ленимся проверить предохранитель, который располагается также в блоке, но возле рычага трансмиссии и пепельницы. Перемычка плавкой вставки должна иметь целостный вид. Если имеет место неисправность, то предохранитель меняем на новую вставку с аналогичным показателем по силе тока. Чтобы извлечь элемент из посадочного гнезда пользуемся пинцетом.

Убедившись в сохранности предохранителя, но насос все еще не работает, перемещаемся к проверке реле. Здесь присутствует определенный нюанс. Неисправное реле демонтируется с применением ключа торцового типа, поэтому запасаемся им заранее.

Когда все поломки, присутствующие в цепи питания насоса устранены, запускаем мотор и убеждаемся в функционале устройства. Если насос топливоподачи все равно не работает, то потребуется более углубленная диагностика всех компонентов системы питания.

Комментарии

Не работает бензонасос – о какой причине может идти речь

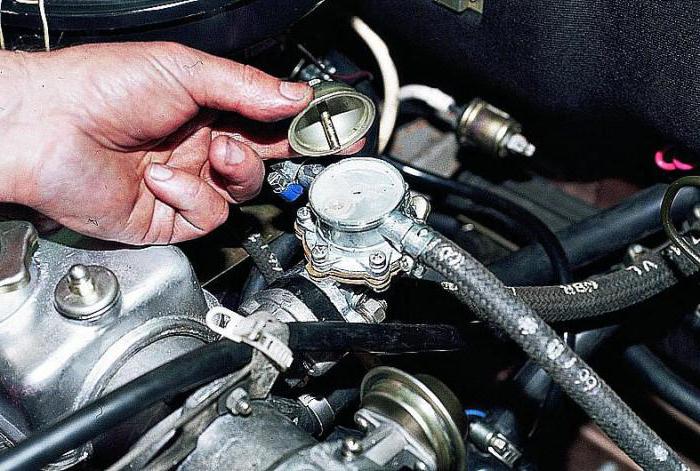

В механическом варианте много движущихся деталей, что и обуславливает износ бензонасоса. Чаще всего отказ происходит из-за:

• повреждения одного или обоих клапанов;
• разрушение диафрагмы;
• деформация корпуса.

Очень редко топливо разъедает прокладку – так происходит, если она имеет заводской брак.

Когда диафрагма начинает пропускать воздух, то насос хорошо работать не может – топливо поступает в кратер с маслом, что проявляется резким повышением его расхода. Сам двигатель заводится нестабильно (особенно в разогретом состоянии).

Убедиться, что диафрагму разъело до дыр, нетрудно. Выньте щуп из кратера и поднесите к нему зажженную спичку – бензин сразу вспыхнет.

Еще механические насосы часто ломаются из-за деформации в местах крепления узла к соседствующим элементам топливной системы. На это указывают потеки масла на стыках.

Электрический насос может не работать, если:

• перегорела плавкая вставка предохранителя;
• сломалось реле;
• оборвалась проводка;
• отказал модуль управления.

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!

Этап 3. Проверка подачи питания на БН

Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.

Этап 4. Проверка электродвигателя бензонасоса

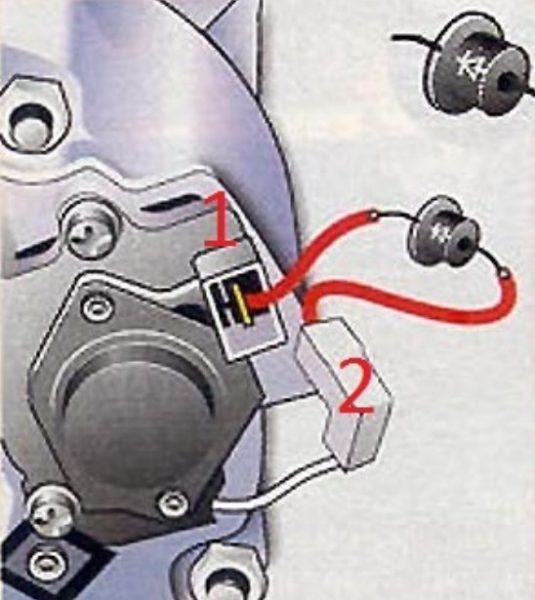

Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Этап 5. Проверка фильтра грубой очистки

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

Не включается бензонасос при включении питания — бортжурнал Лада Приора Хэтчбек Павел 2009 года на DRIVE2

Всем привет!Совсем давно, когда ездил на диагностику, мастера сказали, что в моей Приоре слабое давление в рампе. Не стал делать, т.к. поломка не смертельная, да и средств не было на тот момент. И вот буквально, в последние три дня у меня еле-еле заводилась машина, раза с 7ого. Включаю питание, бензонасос работает секунду и отключается, начинаю заводить — шиш! Ещё раз — такая же фигня! На третий раз бензонасос вовсе не включается…на шестой раз уже педалью газа помогаю и на седьмой раз — завелась!

Помчал в гараж снял бензонасос, пошатал проводки, помыл фильтр, поставил…ни чего не изменилось!

Полез в предохранители и релюхи.

Но там тоже всё ок! Всё цело и всё щёлкает.

Потом, я обратил внимание, что на заведённой машине бензонасос работает отлично, стоит заглушить и включить питание — ноль реакции. И ещё, на панели приборов начинает мигать иммобилайзер (жёлтая машинка с ключом)

Полез в инет на телефоне…попадалось много статей, где люди пишут, что на ключе, который с кнопками, может перетянут быть болт. Что за фигня? Из-за болта на ключе может не завестись машина?! Решил попробовать…отпустил болт и…О БОГИ! Насос зажужжал и машина завелась! Совпадение? Хотите верьте хотите нет!Пишут, что припайка фиговая и со временем что-то клинит и иммобилайзер не видит ключ. Раскрутил, почистил. Теперь думаю пока прокладку резиновую вырезать, чтоб не защёлкнуть две половинки ключа. Или просто новый ключ купить.

P.S. Спустя неделю я заехал в сервис (по другой проблеме) и рассказал о глюке иммо. Мастер показал горсть таких же неисправных ключей. Не я один с такой проблемой был. Лучше купить новый)

При глюке иммобилайзера пропадает сигнал чека, я просто не вкурсе?

Не пропадает. ИММО на чек не влияет. Но сканер ошибку должен показать.

При глюке иммобилайзера пропадает сигнал чека, я просто не вкурсе?

Не пропадает. ИММО на чек не влияет. Но сканер ошибку должен показать.

То есть пришли с чего начали – сначала сканирование ошибок. Отключение бензонасоса могло приключиться из-за ИММО, из-за выгоревшего канала на мозгах и ещё много из-за чего. Каким боком связано появление плюса на бензонасосе с включением на замке положения «старт» непонятно, но врядли сейчас на этом надо циклиться – автор сам сказал, что сопля включившая насос мотор не возбудила.

Иммо не даёт включиться насосу, но он у вас включается при прокрутке стартером. В принципе исправный двигатель так и должен себя вести. Если на исправной машине включить зажигание, то насос отрабатывает 5 секунд и выключается. Если после этого включить стартер, то ДПКВ начинает отчитывать зубья на шкиву, ЭБУ видит прокрутку двигателя и включает насос, подаёт сигнал на катушки зажигания и форсунки, и машина заводится. Но в вашем случае где то, что то не правильно работает. И это похоже на программный сбой. А это значит что вернее всего мусор в микросхеме еепром. Но надо убедиться и исправить.

То есть пришли с чего начали – сначала сканирование ошибок. Отключение бензонасоса могло приключиться из-за ИММО, из-за выгоревшего канала на мозгах и ещё много из-за чего. Каким боком связано появление плюса на бензонасосе с включением на замке положения «старт» непонятно, но врядли сейчас на этом надо циклиться – автор сам сказал, что сопля включившая насос мотор не возбудила.

Иммо не даёт включиться насосу, но он у вас включается при прокрутке стартером. В принципе исправный двигатель так и должен себя вести. Если на исправной машине включить зажигание, то насос отрабатывает 5 секунд и выключается. Если после этого включить стартер, то ДПКВ начинает отчитывать зубья на шкиву, ЭБУ видит прокрутку двигателя и включает насос, подаёт сигнал на катушки зажигания и форсунки, и машина заводится. Но в вашем случае где то, что то не правильно работает. И это похоже на программный сбой. А это значит что вернее всего мусор в микросхеме еепром. Но надо убедиться и исправить.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

• плохо качает бензонасос и не создает нужного давления;
• бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Пошагово снимаем декоративный кожух рулевой колонки ваз 2114

Технические и ходовые характеристики

Ravon R4 передвигается с помощью мотора объёмом в 1.5 литра, который имеет 107 л.с. Четыре цилиндра способны выдать до 180 км\ч. Привод в данной модели – передний, как и во всех других авто, произведённых Ravon. Обычно, автомобиль поставляется с механической КПП с 5 ступенями. Также доступна модификация с автоматической коробкой передач, но уже с 6 ступенями.

Как отмечалось выше, привод у R4 передний, поэтому автомобиль получил независимую подвеску спереди с вентилируемыми тормозными дисками. Сзади же установлены барабанные тормоза и полузависимая подвеска. В более дорогих наборах опций доступен ABS. Подробнее о технических характеристиках равон Р4 можете почитать в соответствующей статье на сайте.

Начните с реле и предохранителя

Учитывая, что модуль подачи топлива находится в баке авто, и добраться до него не так просто, диагностику лучше начать с реле и предохранителя:

1. Отверните винты крепления крышки монтажного блока, расположенного слева от рулевой колонки.
2. Под ней найдите предохранитель F3 (15 А) и реле R2. Это и есть те элементы, которые нам нужно проверить.
3. Что касается предохранителя, то его необходимо «прозвонить» тестером. В случае непригодности – замените его.

Проверить реле в условиях гаража достаточно сложно. Но можно взять аналогичное (из соседнего гнезда), заведомо исправное реле, и поставить его вместо диагностируемого. Теперь включайте зажигание. Качает бензонасос? Причина найдена! Ну а если ничего не изменилось, идем дальше.

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

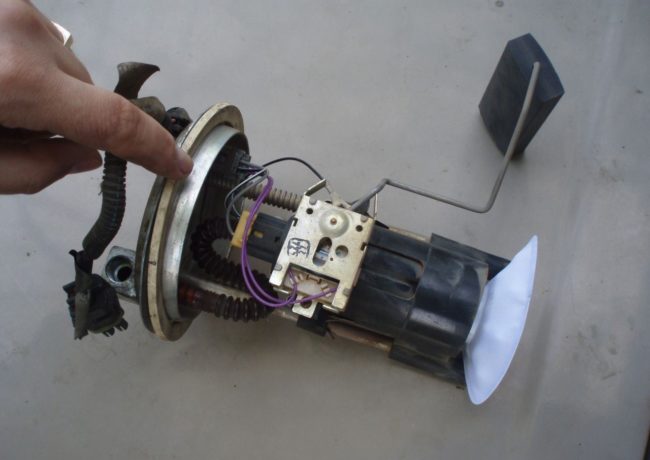

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

• роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
• шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;

• центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.

Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

• перегорание предохранителя;
• обрыв питания, окисление контактов;
• износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
• засорение;
• критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
• разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

• увеличение шума, появление посторонних звуков;
• провалы при резком нажатии на газ;
• двигатель периодически глохнет (особенно на горячую);
• проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

• неисправен предохранитель бензонасоса ваз 2107;
• неисправность реле;
• обрыв цепи питания топливного насоса;
• неисправность мотора;
• неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.
