4 этапа промывки гидрокомпенсаторов

Лучшие противотуманные фары на ВАЗ 2110-12

Можно ли ездить со стучащими компенсаторами?

Как уже говорилось ранее, запускать данную неисправность нельзя. Убитые гидрокомпенсаторы, оказывают очень негативное воздействие на весь привод газораспределительного механизма. Ремонт его стоит, очень не дешево. Также стук гидриков приводит к более быстрому износу всех элементов ГБЦ.

Минусы гидрокомпенсаторов

Кроме всех перечисленных положительных качеств этой замечательно технологии, у нее есть несколько значительных минусов.

• Практически всегда бывает стук гидрокомпенсаторов на холодно двигателе.
• Гидрокомпенсаторы плохо работают при высоких оборотах.

Поменяли гидрокомпенсаторы а они все равно стучат

Специалисты рекомендуют при установке гидрокомпенсаторов, заполнять их маслом, чтобы избежать их работы на сухую.

Для того чтобы не было проблем с гидрокомпенсаторами нужна регулярная замена масла, тут вы можете об этом узнать — через сколько нужно менять масло в двигателе.

Несомненно, технология применения гидрокомпенсаторов, очень удобна. Ее применяют множество различных производителей в двигателях как для бюджетного так и для премиум сегмента. Но некоторые все так же используют технологию ручной регулировки клапанов, например компания Honda. Это связано с тем, что их моторы являются высоко оборотистыми, а как мы говорили ранее гидрокомпенсаторы, так же в механизме газораспределения банально мало места, так как там в большинстве случаев используется фирменная технология Vtec и для гидрокомпенсаторов очень мало места.

Устранение шума

Наиболее быстрым и простым способом является устранение без разбора с применением специальной присадки в масло. Она очищает все масляные каналы, вообще отмывает все загрязнения. Кроме этого, присадка увеличивает густоту имеющегося масла, что компенсирует недостаток вязкости или повышенный зазор трущихся деталей.

Добавляется присадка от стука в прогретый мотор, полный эффект действия будет через 500 километров, или чуть менее. Какую брать? Принципиальной разницы нет, действие таких присадок одинаковое, выбирайте сами или посоветуйтесь с теми, кто уже пользовался подобным средством.

На видео тестирование одной из присадок

Еще один способ как убрать стук – промывка масляной системы с применением промывочного вещества и последующей заменой смазки. Решает те же проблемы, что и предыдущий способ – засорение, загрязнение, чрезмерное загустение или разжижение.

Если такие способы не помогли, это означает поломку гидравлического компенсатора. Заменив компенсаторы, рекомендуется менять сразу все, так как один сломался, а другие могут быть на подходе. Достоинства метода – стопроцентное устранение стуков. При замене вы можете обнаружить и другие неполадки, например износ распределительных валов. Как устранить стук в этом случае? Устраняется он только заменой изношенного вала.

На иномарки запчасти часто приходится заказывать и ждать от двух недель до месяца, пока они придут. Кроме того, такой ремонт в большинстве случаев, требует приобретения новой прокладки герметика, прочих одноразовых элементов.

Если случай у вас совсем запущенный, возможно придется ремонтировать и даже заменить масляный насос, выполнить прочистку всех смазочных магистралей. Это уже почти капитальный ремонт, потому что потребуется частичная либо полная разборка двигателя.Детально о проблеме

https://youtube.com/watch?v=qHtGJDUKn5U

После замены гидрокомпенсаторов все равно стук – ничего страшного, новые гидрокомпенсаторы могут застучать. Это не повод для паники, или расстройства. Такое возможно сразу после ремонта мотора либо замены компенсаторов, недолго. Они наберутся маслом и отрегулируют зазоры, происходит их само регулировка. После которой они затихнут.

Появившиеся стуки после смены масла могут говорить о некачественном фильтре либо неподходящей смазке. Как избавиться от стука в этом случае? Заменой масла. Стуки компенсаторов сразу после старта мотора не относятся к неполадкам. При длительном простое мотора (например ночью) масло понемногу вытекло из камер, поэтому при запуске будет кратковременный стук до заполнения емкостей.

Вот и все, зная все причины и последствия, вы сможете сами определить и даже разобраться с неисправностью, не прибегая к посторонней помощи или платным услугам. До свидания, поделитесь ссылкой со своими друзьями, и подпишитесь на новости сайта, кто еще этого не сделал.

Как выявить неисправности датчика?

Что делать, если стучит гидрокомпесатор: разбираемся в причинах

Согласно законам физики, металл при нагревании расширяется, а при охлаждении сжимается. При сборке газораспределительного механизма (ГРМ) двигателя внутреннего сгорания это свойство учитывается, и детали собираются с зазорами. Величина тепловых зазоров устанавливается заводом изготовителем и заносится в паспорт автомобиля.

По мере износа деталей зазоры требуют регулировки и периодической проверки. Отклонение технологических зазоров от установленной нормы сказывается на работе двигателя:

• При уменьшении или исчезновении зазора нарушается герметичность (клапан не закрывается полностью), что уменьшает компрессию в цилиндре двигателя и приводит к падению мощности.
• Если величина теплового зазора больше допустимого значения, то происходит ускоренное разрушение деталей впускных и выпускных клапанов ГРМ. Характерный стук клапанов при запуске машины и на прогретом двигателе свидетельствует об увеличенном зазоре.

Присадки и жидкости для промывки ГК

По мнению большинства опытных автолюбителей, в качестве лучшего средства для промывки стоит использовать только бензин А92. Также подойдет керосин. Наряду с этими народными средствами, именитые производители автохимии предлагают брендовые жидкости и присадки. Нужно сказать, что большинство этих продуктов неэффективны. Но многие льют их, потому что хорошо знают, сколько стоит замена гидрокомпенсаторов. Много информации имеется о продукте от Liqui Moly для уменьшения стука гидрокомпенсаторов.

Производитель обещает, что с помощью данной присадки можно очистить не только сами компенсаторы на любом автомобиле, но и клапанные отверстия. Также присадка повышает смазочные качества моторных масел. При необходимости жидкость можно использовать и как очистку для всей смазочной системы.

Если, к примеру, гидрокомпенсатор «Нивы-Шевроле» стучит по причине загрязнения, то с этой проблемой данный продукт справляется хорошо. Отзывы автомобилистов отмечают, что даже не нужно сливать масло. Достаточно залить в заливную горловину один флакон этого продукта. В остальных случаях присадки не помогут – это не лекарство от всех болезней. Но производитель все-таки рекомендует заливать присадку при каждой замене масла.

После промывки тот же гидрокомпенсатор «Нивы-Шевроле» перестает стучать через 50 километров пробега автомобиля. Если учесть, сколько стоит новый элемент, то цена промывки в 400 рублей – это значительная экономия. Но в отзывах отмечается, что не всегда это эффективно. В запущенных случаях приходится менять гидравлические компенсаторы целиком.

Назначение элемента

Гидрокомпенсаторы служат для регулировки зазора между клапаном и распределительным валом. Улучшая характеристики двигателя и снижая расход топлива.

Мотор в наличии, которого имеются гидрики, работает тише. К тому же отпадает проблема периодической регулировки клапанов. Элемент является промежуточным звеном между клапаном и распредвалом.

Нагар от некачественного масла забивает каналы в головке блока цилиндров. Закрывая проход к элементу ГРМ. Вследствие чего, последний начинает стучать. Но это не единственная причина. На работу гидриков влияет и вязкость смазочного материала, и уровень жидкости.

Проверка работоспособности системы

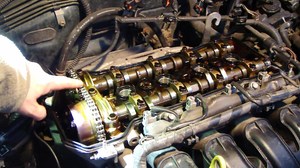

После того как все детали уже установлены, очищаем клапанную крышку от грязи, пыли и потёков масла. С обеих поверхностей оснований небольшой щёточкой извлекаем остатки герметика и старой прокладки, это можно также сделать обратной стороной перочинного ножичка. На периметр несущей крышки наносим герметик и устанавливаем купленную прокладку, при этом нужно проследить, чтобы она не вылезла за края обивки. Точно такой же слой накладываем на противоположную поверхность и лёгким придавливанием фиксируем её. Если же у вас всё-таки возникли вопросы по проведению ремонта, вы можете посмотреть видео по замене гидрокомпенсаторов в двух частях.

Видео: Как поменять гидрокомпенсаторы на Шевроле Нива своими руками

Теперь при езде стук в автомобиле должен полностью прекратиться, ну а если этого не происходит и вы слышите назойливый звук, то стоит обратиться в ближайший автосервис уже для полной диагностики и последующего ремонта.

Причины возникновения шума при повороте руля

При возникновении любых неисправностей лучше сразу же определить причину их возникновения. Если при повороте руля слышен скрежет Гранта нуждается в ремонте. Конструкция рулевого управления у всей современной линейки Лады отличается мало, а значит и причины неисправности будут аналогичны:

-изношен наружный шарнир;

-высокий осевой люфт колеса (сильно изношены подшипники на передних колесах либо ослаблены гайки ступицы);

-износ резинового элемента опоры, подшипника опоры телескопической стойки

-ослабление болтов, на которых крепится колесо

-ослабли болты крепления штанги стабилизатора поперечной устойчивости к кузову

-ослабление крепления рулевого колеса, кронштейна рулевой колонки, рулевого механизма.

Спецвопрос: как промыть двигатель от нагара без разборки узлов

Устранение неисправности

Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.

Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.

Как промыть гидрокомпенсатор?

Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.

На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.

Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:

1. Отключите аккумуляторную батарею, чтобы обесточить авто.
2. Избавьтесь от воздушного фильтра.
3. Открутите болты, чтобы снять крышку ГБЦ.
4. Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
5. Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
6. Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
7. На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
8. При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.

Это интересно: История появления автомобильных знаков

После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.

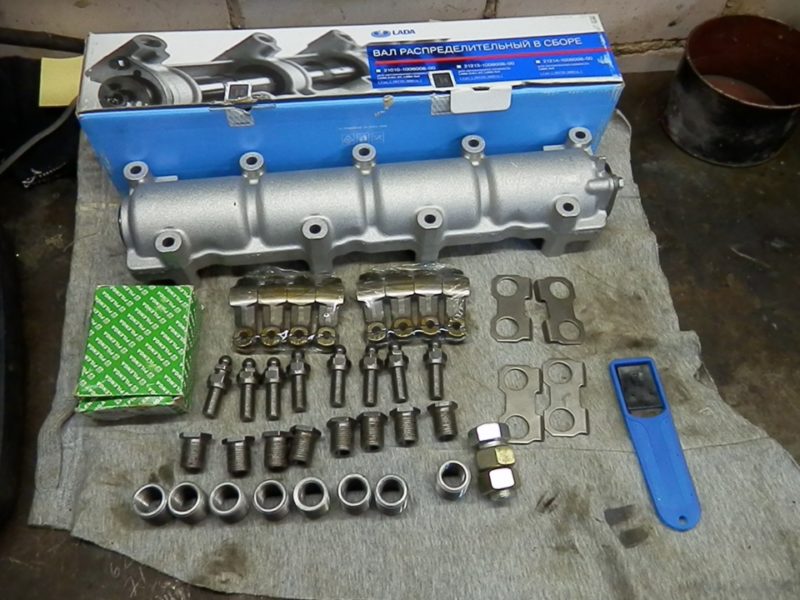

Замена гидрокомпенсатора

Если очистка не помогла, замена гидравлических компенсаторов станет единственным разумным решением. Порядок замены гидрокомпенсаторов следующий:

1. Демонтируйте неисправный механизм с помощью съемника или магнита. Последний способ целесообразен только при свободном движении гидрокомпенсатора. Если же он прикипел к наружной поверхности, поможет только съемник.
2. Промойте всю систему подачи масла, замените масляный фильтр и залейте новое масло, проверьте его подачу в посадочное место компенсаторов путем прокручивания коленчатого вала. Гидравлический компенсатор уже должен быть снят.
3. Категорически запрещена установка компенсаторов без масла, в противном случае возникают критические ударные нагрузки.
4. После установки на посадочное место нового механизма не заводите силовой агрегат сразу. Используйте ключ для проворачивания коленвала на несколько оборотов и подождите полчаса. За это время детали найдут свои рабочие места, а внутреннее давление нормализуется.

Поскольку из строя может выйти как один, так и несколько гидрокомпенсаторов, вам придется самостоятельно решить, сколько из них подвергнуть замене. В данном случае решающим фактором является финансовое положение. При наличии разборных механизмов возможен ремонт и профилактика каждого по отдельности.

Если же вы отдали предпочтение комплексной замене, данное решение будет оптимальным и даст вам гарантию на отсутствие проблем в ближайшем будущем. Никогда не экономьте на качестве масла, что позволит вам существенно продлить не только эксплуатационный срок компенсатора, но также трущихся элементов мотора.

Процедура очистки

Процесс требует некоторого времени, но не считается трудным и проблематичным, особенно если следовать инструкции и советам специалистов. Проводить чистку нужно в помещении (например, в гараже), где нет сквозного ветра и сильной запылённости. Промыть гидрокомпенсаторы, не разбирая двигатель, точно не выйдет, но и раскручивать главную деталь до последнего винта не нужно, так как это не принесёт никакой пользы.

Перед очисткой важно заранее подготовить сразу 3 отдельные ёмкости, глубины которых хватит на погружение компенсаторов и наполнение промывочной жидкостью. Многие спрашивают, чем отмыть гидрокомпенсаторы

В этом случае разрешено применять 92-й бензин или керосин. Кроме этого, специалисты советуют перед чисткой оставить транспорт в гараже на день, чтобы как можно большее количество масла успело стечь в поддон.

Инструкция промывки следующая:

для начала обесточивают автомобиль, выключив его аккумулятор

Это обязательное правило по технике безопасности, его крайне важно соблюдать;
выключить систему воздушной фильтрации;
снять верхнюю крышку ГБЦ. Для этого откручиваются болты специальным ключом;
снимаются оси коромысел, а также извлекается из гнёзд сам гидрокомпенсатор;
все детали чистятся с внешней стороны с помощью специальной синтетической щётки.

В конце чистки все гидрокомпенсаторы следует хорошо промыть. На этом этапе каждый из них помещается в жидкость для промывки. На шариковый клапан несколько раз аккуратно надавливают специальной проволокой через отверстие в плунжере.

После того как ход механизма облегчится, эти же манипуляции нужно повторить, используя керосин или бензин. Перед второй промывкой нужно слить всю жидкость, оставшуюся в компенсаторе, отжав при этом шарик клапана. Следует промыть каналы, находящиеся внутри компенсатора. Для этого применяют простой шприц.

Теперь нужно проверить работу устройства. Для этого деталь помещается в третью ёмкость. В неё набирают жидкость, после опускают клапан и вынимают деталь из ёмкости направленным вверх плунжером. При надавливании пальцем на поверхность плунжера он должен оставаться неподвижным. Если все нормально, то компенсаторы можно установить на прежнее место, вставить специальные коромысла, крышку головки блока цилиндров.

После сборки конструкции останется лишь запустить двигатель и дать ему несколько минут для работы на холостых оборотах. Гидрокомпенсаторы после промывки должны издавать характерный стук на холостых оборотах. Но в конце их очистки пользователь не должен замечать этих стуков после нагрева ДВС и выхода прибора на рабочие температуры.

Промыть гидрокомпенсаторы своими усилиями просто. В этом случае нужно запастись только временем

Чтобы увеличить срок эксплуатации таких деталей, важно регулярно поддерживать их чистоту с помощью специальной смазки, применять подходящие моторные масла, вовремя проводить замену комплектующих деталей, а также менять фильтры

Развод 100%

Как проходит процесс промывки

Эта процедура, хоть и займет время, но не вызовет особых затруднений, если следовать четкому порядку действий. Проводить ее нужно в помещении (можно в гараже) без сквозняков и пыли в воздухе. Сразу стоит заметить, что почистить гидрокомпенсаторы, не разбирая двигатель совсем, не получится. Однако и раскручивать силовой агрегат до последнего винтика тоже нет никакой необходимости.

Перед началом работ необходимо приготовить три емкости, глубина которых позволит погрузить компенсаторы в промывочную жидкость полностью. В качестве таковой можно использовать качественный 92-й бензин или керосин. Кроме того, рекомендуется перед процедурой оставить машину в гараже на 24 часа, чтобы как можно больше масла стекло в поддон.

Итак, порядок действий будет таким:

1. Нужно обесточить машину, отключив аккумуляторную батарею. Это техника безопасности и пренебрегать ею не стоит.
2. Отсоединить воздушный фильтр.
3. Снять крышку ГБЦ. Для этого нужно открутить болты соответствующим ключом.
4. Снять оси коромысел и извлечь гидрокомпенасторы из гнезд.
5. Очистить детали снаружи при помощи щетки с синтетической щетиной.

Когда ход его станет легким, эту же процедуру нужно повторить во второй емкости с бензином или керосином. Но перед этим следует хорошо слить жидкость из компенсатора, отжав шарик клапана. Дополнительно промыть каналы в корпусе компенсатора можно при помощи шприца.

Еще одним важным шагом является проверка. Для этого, окунув деталь в третью емкость, следует набрать в ГК жидкости, затем отпустить клапан и вынуть деталь из емкости плунжером вверх. При надавливании на плунжер пальцем он должен оставаться недвижимым. Если все в порядке, тогда можно вернуть компенсаторы на свое место, установить коромысла, крышку головки блока цилиндров (зажимать болты следует от середины к краям) и так далее.

Достоинства и недостатки

У такого устройства много положительных характеристик. К ним относят:

• механизм работает на автомате, его совсем не нужно обслуживать;
• увеличенный ресурс ГРМ;
• максимальный показатель прижима, что ведёт к более полноценной тяге;
• минимальное количество расходуемой энергии;
• двигатель в этом случае совершает тихую работу.

Но несмотря на современные технологии, у механизма есть и свои недостатки. К ним можно отнести:

вся работа устройства построена на проходе масла от одной точки к другой

Именно по этой причине в прибор важно заливать только хорошие смазки. Лучше всего для этого выбирать синтетику; нужно как можно чаще проводить смену масла; требует дорогого ремонта

Цены фар и работ

Что входит в состав прибора

Для начала нужно понять, из каких деталей состоит устройство. В компенсаторе находятся:

• кулачок распредвала;
• плунжер;
• пружина клапана плунжера;
• пружина ГРМ;
• зазор, который находится возле распределительного вала и самого компенсатора;
• масляный канал внутри устройства;
• плунжерная пружина;
• клапан ГРМ;
• небольшой шарик (по-другому — клапан).

Гидрокомпенсатор считается промежуточной деталью между основным клапаном и валом газораспределительного устройства. В то время как кулачок вала не оказывает давления на гидравлический компенсатор, клапан остаётся в закрытом положении. За этот процесс отвечает пружина.

Плунжерная пружина начинает давить на пару плунжера, из-за чего корпус компенсатора начинает переходить ближе к валу, тем самым делая зазор наименьшего размера.

Давление во внутренней части плунжера происходит под действием масла, от двигателя оно продолжает движение по каналу, а после попадает и в сам компенсатор. Далее по канавке оно заходит во внутреннюю часть компенсатора, где огибает клапан и проходит, формируя за собой определённое давление.

После кулачок распределительного вала начинает движение вниз, оказывая давление на компенсатор. То масло, которое уже дошло до плунжерной пары, начинает оказывать действие на клапан, запаковывая его. Как известно, масло почти не сжимается, поэтому после запирания компенсатор играет роль жёсткого элемента, который начинает надавливать на ГРМ- клапан, постепенно открывая его.

Важно помнить, что масло из плунжерной пары немного выходит перед тем, как шарообразный клапан закрывает его во внутренней поверхности. В этом случае может возникать небольшой зазор, который устранится после следующей накачки масляной смеси по каналу

После этого процесса гидрокомпенсатор снова обретёт жёсткую форму.

Новостная рассылка

Какие бывают типы гидрокомпенсаторов

Эти устройства широко применяются именно в системах ГРМ. Однако их аналоги применяются и в натяжениях цепей, так называемый «натяжитель цепи ГРМ». На данный промежуток времени применяются всего 4 конструкции.

• Гидротолкатель. Часто применяется на современных авто для регулировки зазора между клапаном и распределительным валом
• Гидроопора
• Гидроопора для установки в рычаги и коромысла. В основном применялись на старых механизмах ГРМ
• Роликовый гидротолкатель

Все 4 типа имеют места быть на различных конструкциях, хотя «гидроопоры» часто применялись раньше в двигателях. Сейчас все больше . С типами немного понятно, теперь подробнее как они работают.

Как промыть гидрокомпенсаторы ваз 2112 16 клапанов

• Регистрация

• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Возможно легче заменить.

Т.Е. возможность чистки их вообще нет? Новые ведь тоже зачастую проблемные. Их как то проверить перед покупкой можно?

Нужно взять снятый гидрик, положить на стол деревянную доску и резким ударом компенсатора об доску достать внутренности. Перед установкой желательно компенсатор «разрядить».

Разбирал немного по другому. Компенсатор укладывал на небольшую чистую дощечку и всем вместе стучал по столу. Плунжерная пара не терялась и выдвинувшись, оставалась под корпусом гидротолкателя. После промывки гидрика, его нужно прокачать, т.е. заполнить маслом плунжерную пару, проверить герметичность шариковаго клапана, заполнить маслом ч.з шприц, корпус гидрика, пока не прекратится выход воздуха. После установки распредвалов, гидрики продавливаются кулачками, чтоб вытекли излишки масла.

голос

Рейтинг статьи

Гидрокомпенсаторы и их работа

Чтобы гидрокомпенсаторы работали стабильно, им потребуется постоянная подача масла. Для этого в головке блока есть канал с шариком (клапаном), который не дает маслу сливаться после того, как мотор будет остановлен. Аналогичный клапан есть и в нижней части подшипника, по которым и подводится масло к шейке клапанов для смазки.

Рекомендованное масло для мотора автомобиля ВАЗ 2112

Сразу следует отметить, что эти детали чувствительны к качеству масла. Если в нем будут какие-то примеси, то из строя на протяжении короткого времени выйдет плунжерная пара гидрокомпенсатора. Это отразится на работе мотора. Появится шум и интенсивно будут изнашиваться кулачки распредвала. Если гидроконденсатор вышел из строя, то его ремонтировать нельзя. Он только меняется на новый.

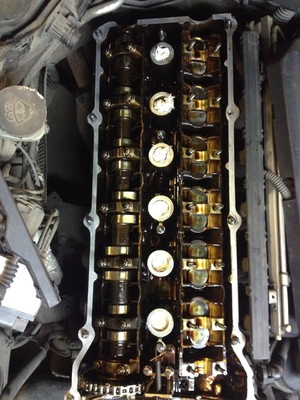

Гидрокомпенсаторы в головке блока цилиндров

Гидрокомпенсаторы всегда проверяют при замене клапанов!

Какой гидрокомпенсатор стучит: определение

Чтобы определить, какой из гидрокомпенсаторов стучит, надо на него нажать отверткой. Если состояние толкателя нормальное, то он должен прижиматься с усилием. Когда прилагаемое усилие будет невелико, то такую деталь следует заменить. Подробнее о замене гидрокомпенсаторов мы уже писали в материале: замена гидрокомперсаторов на 16-ти клапанной ВАЗ-2112 своими руками.

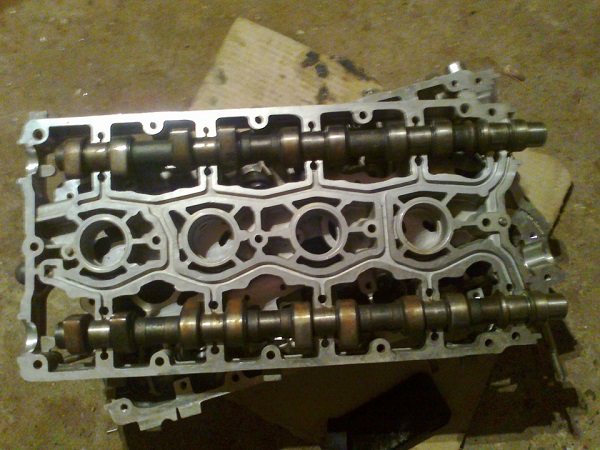

Блок головки цилиндров. Определение, какой из гидрокомпенсаторов вышел из строя

Для этого следует заглушить мотор и произвести такие действия:

1. Повернуть коленвал так, чтобы клапан, который стучит, начал немного открываться.
2. Повернуть немного пружину (клапан при этом тоже провернется).
3. Запустить мотор.

Если стук не прекратиться, то следует процедуру повторить. Когда и это не поможет, надо проверить зазор между втулками и стержнями клапанов. Также следует проверить и состояние самой пружины.

Приспособление

Фонендоскоп при помощи которого можно выявить неисправный гидрокомпенсатор

Также определить, какой из гидрокомпенсаторов стучит, можно при помощи фонендоскопа. Его следует приложить к головке блока цилиндров в месте расположения каждого из компенсаторов. В том месте, где деталь вышла из строя, будет слышен звук, напоминающий клапанный стук.

Рекомендуем: Как заменить радиатор печки Ваз 2107

читать онлайн, скачать, купить

Лада гранта ваз 219010. Особенности и технические характеристики авто Лада Гранта

ТОП 10 аккумуляторных моек высокого давления

Принцип работы гидрокомпенсатора

Для начала я хочу разобрать составляющие гидротолкателя:

1. Кулачек распредвала
2. Проточка в теле гидрокомпенсатора
3. Втулка плунжера
4. Плунжер
5. Пружина клапана плунжера
6. Пружина ГРМ
7. Зазор между гидрокомпенсатором и кулачком распределительного вала
8. Шарик (клапан)
9. Масляный канал в теле гидрокомпенсатора
10. Масленный канал в головке блока цилиндров
11. Пружина плунжера
12. Клапан ГРМ

Гидрокомпенсатор это как бы промежуточное звено между клапаном и распределительным валом газораспределительного механизма. Когда кулачек вала (1) не давит на гидравлический компенсатор то клапан (12) находится в закрытом состоянии, по воздействием пружины (6).

Пружина плунжера (11) давит на плунжерную пару (3 и 4) за счет этого корпус гидрокомпенсатора перемещается к валу, пока не упрется в него, тем самым деля зазор минимальным.

Давление внутри плунжера производится при помощи давления масла, от двигателя оно движется по каналу (10) и затем в канал самого компенсатора (9). Далее через канавку (2) заходит внутрь, где отгибает клапан (8) и проходит создавая давление.

Затем кулачок распределительного вала идет вниз, создавая давление на гидравлический компенсатор. Масло которое зашло внутрь плужерной пары создает давление на клапан (8) фактически запаковывая его. Как мы с вами знаем, масло практически не сжимается, поэтому после запирания компенсатор выступает как жесткий элемент, который давит на клапан ГРМ, открывая его.

Стоит отметить что это высокоэффективное устройство, масло из плунжерной пары немного выдавливается прежде чем шарикообразный клапан (8) его запрет внутри. Таким образом, может образоваться небольшой зазор, который уберется при следующей накачки масла через каналы (9 и 10) и гидрокомпенсатор станет опять жестким.

Таким образом, не смотря на температуру двигателя, тепловое расширение, всегда будет устанавливаться максимально возможный зазор. Этот механизм не нужно регулировать весь срок службы, даже не смотря на выработку, ведь он всегда эффективно «поджат» к распределительному валу.

Плюсы и минусы гидрокомпенсатора

Также стоит сказать, что на сегодняшний день известно несколько разновидностей гидрокомпенсаторов: в виде гидротолкателя или роликового механизма, гидроопоры. Очевидных преимущество у такого механизма в сравнении с тем, что было раньше, намного больше, чем минусов. Двигатель современного автомобиля благодаря гидрокомпенсатору стал более совершенен в конструктивном плане. К очевидным плюсам можно смело отнести следующее:

• Компенсатор не нужно обслуживать, он работает автоматически
• Увеличивает ресурс элементов ГРМ
• Создает максимально возможный прижим
• Существенно снижает показатель расхода топлива
• Уменьшает уровень рабочего шума двигателя

Многие автомобилисты не понаслышке знакомы с одним из главных недостатков – когда стучат гидрокомпенсаторы. Это основная проблема механизма, которая, как правило, дает о себе знать, когда ресурс детали полностью исчерпан. К другим существенным минусам отнесем:

• Работа компенсатора возможна за счет давления масла, следовательно, недопустимо использование низкокачественных смазывающих материалов
• В случае выхода из строя потребуется дорогостоящий ремонт
• Имеют свойство забиваться, что не лучшим образом сказывается на функциональных способностях двигателя
• Сложная конструкция вызывает трудности во время ремонта

Застучать они могут не только по той причине, что «пришло время», а еще потому, что масло заливалось «абы какое». Необходимо пользоваться сертифицированным продуктом от надёжного производителя, тогда преждевременной поломки не будет.

Степень сжатия и октановое число бензина: таблица

Как промыть гидрокомпенсаторы, не снимая их

Тем, кому лень снимать ГК, можно выполнить промывку без демонтажа. Так, для этого демонтируют впускной коллектор. Затем берут любую жидкость для раскоксовки и наливают ее в каждый из цилиндров. Далее мотор крутят стартером. Затем крышку снимают и обливают компенсаторы средством для очистки карбюраторов. Лучше выбирать жидкость хорошую и дорогую. Затем оставляют автомобиль нетронутым на пару часов.

Далее все собирается в обратном порядке. В момент запуска двигателя рекомендуется нажать газ в пол. Из выхлопной трубы пойдет дым и будет вылетать различный мусор. Набирают высокие обороты и держат до того момента, пока дым из выхлопной трубы не перестанет выходить. Рекомендуется поездить на высоких оборотах некоторое время. Такая промывка гидрокомпенсаторов без разборки очень широко применяется автовладельцами. Однако она не настолько эффективная, как со снятием.

Для чего нужны гидрокомпенсаторы

Во время работы двигателя нагреваются все его детали. В том числе и клапаны. Как известно, при нагревании тела расширяются. Следовательно, происходит неизбежное уменьшение зазоров между клапанами и коромыслами, через которые на них воздействуют кулачки распределительного вала.

На старых моделях автомобилей зазоры регулировались вручную (регулировка клапанов). Это тонкая работа, требующая определенных навыков и инструментов. При неправильно выставленных зазорах появлялись проблемы. Например, характерный стук клапанов, знакомый каждому владельцу старой машины, свидетельствует о слишком больших зазорах.

Благодаря внедрению гидрокомпенсаторов исчезла необходимость регулировать величину тепловых зазоров клапанов. Наличие ГК позволяет делать это автоматически. Другими словами, гидрокомпенсаторы упрощают общий процесс обслуживания ДВС, увеличивают ресурс клапанного механизма, позволяют двигателю работать более эластично и устойчиво.

Гидрокомпенсаторы: что это и где они находятся

Какие признаки неисправности гидрокомпенсаторов

Главный признак неисправности гидрокомпенсаторов — характерный металлический стук во время работы двигателя. Особенно четко проявляется во время увеличения оборотов. Стук напоминает цокот, его слышно хорошо. Появляется он из-за того, что компенсатор загрязняется изнутри и в результате не успевает выбрать зазор.

В этом случае можно промыть гидрокомпенсаторы не снимая их. Однако прежде чем начинать разбираться именно с этой деталью, стоит проверить давление масла. Если оно слишком низкое, то компенсатор не будет наполняться смазкой в нужном количестве.

Определить нерабочую деталь можно следующим образом. Предварительно сняв крышку клапанов и получив доступ к компенсаторам, следует надивить на каждый из них. Если компенсатор утапливается без каких-либо усилий, то он, скорее всего, вышел из строя. Такой элемент можно не промывать, а сразу заменить новым. В остальных случаях ГК можно очистить.
