Что такое развал-схождение колес и для чего следует за этим следить

Угол кастера

Кастер отвечает за динамическую стабилизацию управляемых колес. Если говорить простыми словами, то кастер заставляет автомобиля ехать прямо при отпущенном руле. Т.е. если вы убрали руки с руля, то автомобиль в идеале должен ехать прямо и не куда не отклоняться. Если же на автомобиль действует боковая сила (например, ветер), то кастер должен обеспечивать очень плавный поворот автомобиля в сторону действия силы при отпущенном руле. К тому же, кастер не дает машине опрокинуться.

Угол кастера. Главная функция кастера – это наклон колес в сторону поворота руля автомобиля. Наклон колеса влияет на сцепление с дорогой, а значит и на управляемость автомобиля. Если автомобиль двигается прямо, то колеса имеются наибольшее сцепление с дорогой, что обеспечивает для водителя быстрый старт и позднее торможение. А вот в повороте все иначе. При повороте колеса, покрышка деформируется под действием боковых сил. И чтобы сохранить максимальное пятно контакта с дорогой, колесо автомобиля тоже наклоняется в сторону поворота. Но везде нужно знать меру, ведь при очень большом кастере, колесо автомобиля будет сильно наклоняться, и утратит тогда сцепление с дорогой.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Понравился материал? Будем благодарны за репост

Как произвести регулировку — подробная инструкция

Прежде чем начать работу и приступить к регулировке развала схождение колес своими руками, водителю стоит провести диагностику ходовой. Если присутствуют неполадки, то делать дальнейший ремонт не имеет смысла. Подвеска в совокупности с элементами рулевого управления должны работать идеально. В противном случае регулировка будет пустой тратой времени. Водителю все равно придется устранять неисправности.

Установка развала

Под понятием «развал» подразумевается разница между расстояниями от условных точек. Когда нижняя часть колеса по отношению к верхней — выпуклая, то развал считается отрицательным, и наоборот. Чтобы правильно отрегулировать его, необходимо придерживаться правил:

 диски колес — ровные;

 оптимальное давление в шинах;

 узлы и шарниры, присутствующие в системе подвески, работают исправно;

 руль обладает свободным ходом.

Процедуру проводят в гараже, в котором есть смотровая яма. Также понадобятся различные инструменты, включающие в себя ключи, штангенциркуль, белый мел, телескопическую линейку и нить с плоским отвесом.

Приступаем к работе, ориентируясь на инструкцию:

 Автомобиль ставят на ровную площадку над ямой или на эстакаде. Выставить колеса ровно можно «на глаз».

 С помощью мела ставят метки на шинах в верхних и нижних боковых областях.

 Шнурок с отвесом прикрепляют к крылу. Он должна свисать параллельно диску.

 При помощи штангенциркуля нужно измерить расстояние от веревки до нижней части диска колеса. Чтобы убедиться в правильности собственных измерений, нужно прокрутить колесо и еще раз сделать замеры.

 Колесо прокручивают еще раз и снова проделывают замеры. Полученные данные сравнивают, в них не должно быть больших расхождений. Если это не так, значит, с ходовой есть проблемы и регулировка здесь не поможет.

 Угол развала для каждой марки авто свой. Этот показатель прописывается производителем.

 Убедившись в верности замеров, водитель должен снять колеса вместе с болтами крепления кронштейна стойки амортизатора к поворотному кулаку. Иногда болты закисают, поэтому их зачищают и смачивают жидкостью WD.

 После этого нужно подвигать кулак и выставить углы, ориентируясь на проведенные замеры. Болты и колеса ставят на место и заново замеряют параметры.

У транспортных средств с задним приводом могут наблюдаться погрешности. Норма углов развала колес у таких автомобилей составляет +1…+3 мм. У переднеприводных автомобилей этот показатель равняет -1…+1 мм.

Закончив работу, водителю стоит еще раз проверить затяжку болтов. Если неисправностей нет, то можно провести проверку выравнивания машины на дороге.

Не стоит забывать, что во время ремонта нужно делать замеры как минимум 3 раза. Если автолюбитель сделал все правильно, то его машина перестанет «уходить» в сторону, а шины не будут изнашиваться слишком быстро.

Работу придется провести заново, если автомобиль по-прежнему «уходит» с прямой траектории.

Установка углов схождения

Под понятием «схождение» подразумевается угол между направлением движения авто и поверхностью.  Регулировке подлежат как задние, так и передние колеса. Главной целью процедуры является снизить стирание шин.

Настройки схождения происходят аналогичным образом, что их регулировка развала. Однако сначала нужно провести подготовительные процедуры, смочив область под колесами мыльной водой. Можно также применить скользящие опоры

Это важно, поскольку во время операции второе колесо должно быть в неподвижном состоянии.

После этого авто устанавливают на исходную позицию, чтобы положение колес было прямым. Руль также стоит зафиксировать длинной рейкой, пристегнув ее стяжками.

Алгоритм регулировки проходит следующим образом:

 С внутренней стороны колеса рисуют отметины мелом.

 После этого нужно закрепить телескопическую линейку так, чтобы она не задевала узлов подвески. Двумя концами ее прикладывают к меткам. Нужно совместить указатель с нулем и зафиксировать его.

 Автомобиль откатывают слегка вперед, при этом линейка отходит назад. Шкала инструмента укажет разницу расстояния. Нормальным считается расхождение в 1 мм. Если данный показатель выше, то потребуется корректировка.

Корректирование производится регулированием длины рулевых тяг. Если значения уменьшились, то тяги нужно укоротить. Если, наоборот, разница увеличилась, то длину тяги также увеличивают. Данный способ отлично подходит для владельцев отечественных авто.

9. Bentley Continental

Как выглядит правильный сход-развал?

Развал — угол, образуемый вертикальной линией покрышки и дорожным покрытием, их различают как нормальный, отрицательный и положительный:

• в первом случае угол колес по отношению к дорожной поверхности нулевой, колёса ровно перпендикулярны к поверхности дороги;
• во втором случае угол острый — верхняя зона покрышки направлена внутрь;
• в третьем случае угол тупой — верхняя зона покрышки направлена наружу.

При отрицательном расхождении улучшается сцепление с дорогой, машиной становится легче управлять на поворотах. Минус такого развала — резина быстро изнашивается, автомобиль может водить из стороны в сторону, ухудшается управляемость на скорости выше 80 км/ч. Чем острее угол развала, тем сильнее проявляются недостатки.

Рекомендуется такой, правильный угол сход-развала:

• для спортивных авто выставлять угол развала в -3°;
• для гражданских автомобилей, нацеленных на тюнинг — выставлять -1°.

Технология регулировки развал схождения

Регулировка происходит в два этапа. Сначала необходимо выполнить установку угла развала, а затем заняться регулировкой схождения.

Установка угла развала

Чтобы выставить угол развала своими руками необходимо установить машину на ровную площадку (желательно со смотровой ямой), подготовить такие аксессуары, как линейка, шнур-отвес и мел.

Технология регулировки развала колес выглядит следующим образом.

1. Сначала колеса выставляются в строго прямолинейном направлении.
2. На верхней и нижней части покрышки делаются мелом две отметки.
3. К крылу автомобиля прикладывается шнур-отвес, который должен неподвижно свешиваться параллельно плоскости колеса.
4. Теперь необходимо выполнить измерение расстояния от шнура до обода диска. Разница в измерении не должно превышать 3 мм.
5. Следующим действием будет перемещение автомобиля вперед с целью поворота меток на угол 90 градусов. После этого процедура измерения повторяется. Это позволит получить более точные среднеарифметические значения.
6. Для регулировки развала необходимо снять колесо, отпустить болты крепления поворотного кулака и амортизаторной стойки.
7. Теперь в зависимости от данных измерений необходимо сдвинуть поворотный кулак внутрь или наружу.
8. После этого болты закручиваются, колесо устанавливается на место и проводится контрольный замер.

Благодаря таким действиям удастся добиться правильного развала колеса. Для заднеприводных машин допускается погрешности в пределах +1…+3 мм, а для переднеприводных авто этот показатель ограничивается диапазоном -1…+1 мм.

Установка схождения колес

Для регулировки показателя угла схождения требуется телескопическая линейка. Обязательным условием будет наличие ровной поверхности и прямонаправленное положение колес.

1. Работа начинается с установки мелом меток в виде точек на внутренней стороне обеих покрышек (спереди), вплотную к диску.
2. Телескопическую линейку устанавливают таким образом, чтобы концы ее касались точек на шинах, но при этом измерительный инструмент не задевал деталей машины. В таком положении линейка фиксируется и делается замер.
3. После этого автомобиль откатывается вперед так, чтобы телескопическое устройство сместилось назад, не задев никаких элементов подвески.
4. Теперь осталось проверить полученные показания и сравнить их с замером в передней части.
5. Если расстояние между шинами уменьшилось, следует укоротить рулевые тяги. При увеличении расстояния необходимо удлинить тяги. Для регулировки следует предварительно отпустить контргайки, расположенные возле рулевых наконечников. После установки угла схождения не забудьте закрутить гайки.

Проведение простых регулировочных действий своими руками позволит приблизительно выставить развал схождение в домашних условиях. Если после установки колес автомобиль во время движения тянет в одну из сторон, наблюдается плохой «накат», на глазах изнашивается внешняя или внутренняя сторона резины, следует обратиться на станцию техобслуживания для проведения более точных регулировок.

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

• Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
• Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
• Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек

Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений.

Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты

Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые.

Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.

Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину. Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата. После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.

Установочные углы

Измерения всех установочных геометрических углов производятся в градусах, исключение составляет только угол схождения, который чаще всего в европейских странах измеряется в миллиметрах.

Параметры подвески автомобиля измеряются несколькими углами:

• схождение (Toe-in);
• развал (Gamber);
• кастер (Caster);
• продольный угол;
• поперечный угол;
• угол наклона шкворня.

Основными углами настроек являются первые три, то есть углы схождения, развала и кастера. Изменение любого из этих углов существенно влияют на геометрические параметры колес. Для того чтобы понять, что такое сход развал стоит детально рассмотреть каждый угол в отдельности.

Схождение (Toe-in)

Toe-in с английского переводится как сходимость колес и в основном имеет положительное значение, традиционно модели “Субару” имеют нулевое схождение, а отрицательные настройки используются исключительно на спортивных гоночных автомобилях.

Положительным схождением считается, когда передняя часть шины направлена вовнутрь к продольной центральной оси автомобиля, а отрицательным при отклонении наружу. Отклонение этого угла влияет:

• на повышенный износ шин;
• управляемость при повороте;
• дистанцию наката автомобиля.

На автомобилях с задним приводом вполне приемлемой нормой считается положительное схождение в пределах 1 — 2 миллиметров, а на автомашинах с передним приводом от 0 до 1,5 мм. Узлы регулировки находятся на рулевых тягах.

Развал (Gamber)

Угол развала может быть как положительным, так и отрицательным в зависимости от конструктивных особенностей подвески транспортного средства. На автомобилях с задним приводом обычно используются положительные отклонения от вертикальной оси колеса в диапазоне от 0 до +1 градуса. Автомашины с передним приводом в основном имеют отрицательный развал от 0 до -1 градуса. Существенные отклонения влияют на управляемость и способствуют износу протектора колеса.

Главными причинами нарушения угла Gamber являются:

При возникновении этих неисправностей колесо начинает отклоняться в сторону минусового развала, при этом происходит изменение схождения колес, довольно часто изменяется первоначальное положение руля, ощущается увод автомобиля, и появляются следы износа на протекторе на одной из сторон.

Стоит отметить, что не все автомобили, особенно легковые с подвеской системы Макферсон, имеют регулировочные узлы этого угла. На более ранних моделях для регулировки устанавливались эксцентричные болты на нижних рычагах или амортизаторных стойках. Так, к примеру, на модели ВАЗ 2108 верхний болт крепления амортизаторной стойки к цапфе эксцентрический, что позволяет производить регулировочные работы. Постепенно инженеры отказались от этой затеи. Поэтому в случае отклонения развала от заводских параметров причину следует искать в элементах ходовой части или геометрии кузова.

Кастер (Caster)

Очень важный и ответственный угол, нарушение параметров которого приводит к уводу автомобиля от прямолинейного движения, по сути, происходит смешение передней оси колес автомобиля по отношению к задней оси. Кастер стабилизирует управляемость автомобиля на высоких скоростях и обеспечивает при поворотах возвращение управляемых колес в исходное положение. Угол всегда имеет положительное значение, и чем он выше, тем устойчивее автомобиль на высокой скорости. На обычных автомобилях диапазон составляет от двух до пяти, а на спорткарах наклон достигает девяти и более градусов.

Причинами изменения наклона кастера могут быть:

• деформирован рычаг вследствие наезда на препятствие;
• разрушены сайлентблоки;
• поломана пружина;
• деформирована стойка амортизатора (система Макферсон);
• деформация переднего подрамника или кузова.

Практически все внедорожники имеют узлы, позволяющие регулировать углы установки колес, которые располагаются в месте крепления рычагов. Используются два способа регулировки:

• эксцентричные болты;
• регулировочные пластины или шайбы.

На ВАЗ 2121 узел находится на верхнем рычаге, применяются шайбы, посредством установки или удаления которых и производятся регулировочные работы. Импортные внедорожники имеют специальные эксцентрические болты, расположенные на нижних или верхних рычагах подвески.

Ошибки и последствия

Причиной неправильной регулировки, как правило, становятся некорректно снятые данные. Чтобы исключить ошибки, следует:

• замерить давление во всех шинах и довести его до нужного значения;
• выполнить коррекцию поперечного и продольного наклона ТС;
• осуществить проверку ходовой части и устранить неисправности.

Последствия неправильной регулировки

«Неверный» развал колес вызывает проблемы с управлением, становится причиной неравномерного и повышенного износа протектора и деталей подвески.

Неправильно настроенное схождение колес становится причиной неравномерного и ускоренного износа шин. При чрезмерном отрицательном схождении сильно изнашивается внутренняя сторона, положительный угол провоцирует износ внешней стороны.

Своевременная регулировка схода и развала колес гарантирует комфортное управление автомобилем, равномерное распределение нагрузки на подвеску, отзывчивость колес и руля, нормальное сцепление с дорогой.

Если параметры настроены неверно, управление автомобилем существенно усложняется, повышается риск попадания в аварию. Кроме этого изнашиваются элементы системы рулевого управления, амортизаторы, покрышки и увеличивается расход топлива. Во избежание проблем, лучше следить за правильностью настроек параметров.

Инструкция как провести операцию своими руками

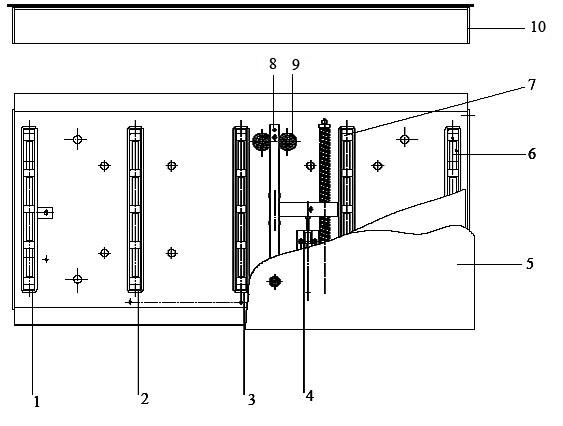

Стенд регулировки развала-схождения

Для проведения операции понадобятся следующие инструменты и составляющие:

• стандартный набор инструментов автомобилиста;
• ровная бетонная площадка, желательно со смотровой ямой;
• шнур-отвес;
• линейка;
• мел.

Для начала выставляем колёса в положение прямо. Регулируем рулевым колесом, стоя сбоку автомобиля и следя за колёсами. Делаем мелом отметки сверху и снизу колеса по диаметру.

Далее, берём шнур-отвес и прикладываем его к крылу, измеряя расстояние от верхнего и нижнего края диска до места прикладывания отвеса.

Разница между величинами расстояния должна быть равной плюс/минус 3 мм.

После этого нужно будет прокатить автомобиль немного вперёд так, чтобы меловые метки повернулись на 90 градусов. Снова повторяем замер, таким же образом, как и ранее.

В видео рассказывается о том, что такое развал-схождение и как происходит регулировка:

Эта повторная процедура проводится в целях чистоты замера, ведь ни крыло, ни площадка, ни само колесо идеально ровной точкой отсчёта считаться не может.

После этого нужно будет снять колесо. А затем отпустить болты крепления кронштейна поворотного кулака и амортизатора. Поворотный кулак после этого нужно сдвинуть наружу или внутрь на то расстояние, которое мы получили в процессе замера.

После чего колесо и кронштейн ставим на место.

Проведённая процедура поможет правильно установить угол развала колеса. И даже здесь погрешности разрешаются, но они должны быть следующими:

• на заднеприводные автомобили +1…+3 мм;
• на переднеприводные модели −1…+1 мм.

Угол схождения колёс и его регулировка

Сход-развал проводят и путём регулировки схождения колёс. Для этого используют специальную телескопическую линейку. Опять же нужно работать на идеально ровной площадке и установить колёса в направлении «прямо».

Теперь уже на внутренней стороне покрышки, ближе к диску, ставим метки мелом. Устанавливаем линейку таким образом, чтобы она не касалась никаких деталей подвески, кузова и т. п., но упиралась концами в метки. Затем линейку фиксируем. При этом «0» нужно будет сопоставить с неподвижным указателем шкалы.

Видео — как правильно делается развал-схождение:

Автомобиль прокатываем немного вперёд, и линейка смещается при этом назад, опять же не касаясь никаких деталей. Проверяем показания. Если расстояние между колёсами стало меньше, нужно укоротить рулевые тяги. Если же стало больше, рулевые тяги нужно удлинить. Длина тяг регулируется с помощью специальной муфты.

Проведённая таким образом регулировка позволит благополучно добраться до ближайшего автосервиса.

Определяемся с формулировками

Важность правильного положения колёс автомобиля

От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

• устойчивость машины к заносам и переворачиванию в ходе движения;
• маневренность и управляемость автомобиля;
• экономичность в плане расхода топлива;
• ресурс автомобильных шин.

Положение колёс автомобиля изменяется, если:

• были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
• машина на дороге «поймал» яму, вследствие чего деформировался диск;
• автомобиль получил сильный удар;
• машина долгое время передвигалась по неровной дороге;
• пришли в негодность тяги и рулевые наконечники;
• увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
• погнулся мост (в случае моделей с неразрезным мостом);
• износился ступичный подшипник;
• неисправна шаровая опора поворотного кулака;

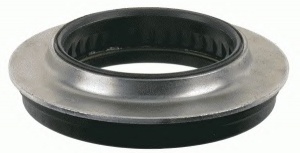

• неисправна опора амортизатора в кузовной чашке.

Для всех колёс

Развал

Колесо с отрицательным углом развала

Разва́л — между вертикалью и плоскостью вращения колеса. Развал считается отрицательным, если колёса направлены верхней стороной внутрь, и положительным, если верхней стороной наружу.

Развал на автомобиле с независимой или полунезависимой подвеской меняется с изменением крена автомобиля, и ещё с изменением загрузки. В тяжёлых грузовиках «Татра» развал задних колёс на незагруженном автомобиле настолько велик, что автомобиль едет опираясь только на внешние покрышки.

Развал обеспечивает максимальный контакт протектора шины с поверхностью дороги при движении автомобиля и устойчивость на поворотах. Отрицательный развал улучшает устойчивость в поворотах. Положительный развал применяется лишь в двух местах:

• на автомобилях с подвеской типа «Макферсон».
• на гоночных автомобилях, предназначенных для езды по овалам, на внутренних колёсах.

На двухрычажных подвесках развал, как правило, можно менять. Существует несколько способов изменения угла развала на автомобилях с таким типом подвески. Если необходимо изменить угол развала на несколько градусов, этого изменения можно добиться посредством установки болтов со смещенным центром тяжести, так называемых “Эксцентриков”. Такие болты устанавливаются вместо штатного крепления колеса и во время езды влияют на угол развала. Вариант изменения угла развала для многорычажной подвески — установка тяг стабилизатора регулируемой длины. Для автомобилей с независимой подвеской можно изменить угол развала, установив рычаги подвески с шарнирами. Таким образом можно будет отрегулировать угол развала колес, а затем закрепить колесо в нужном положении, затянув крепежные болты. На автомобилях с подвеской «Макферсон» уменьшение клиренса путём простого укорочения пружин приведёт к изменению всех четырёх углов установки колёс. Для изменения клиренса нужно менять весь узел крепления подвески.

Изначально измерялся при помощи отвесов и уровней различных систем, в настоящее время используются либо оптические датчики с компьютерной обработкой результатов, либо гравитационные датчики наклона.

На других языках: en:Camber angle.

Схождение

Схожде́ние — угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних.

Схождение измеряют в градусах/минутах (знаки °’) и в миллиметрах. Схождение в миллиметрах  — это расстояние между задними кромками колёс, минус расстояние между передними кромками колёс(в справочниках обычно приводятся данные по штатным колёсам, при произвольном диаметре колеса необходим пересчёт). Это определение верно только в случае неповреждённых, правильно смонтированных колёс. В противном случае применяется процедура «ран-аут» (run out), вычитающая биение колеса из величины схождения.

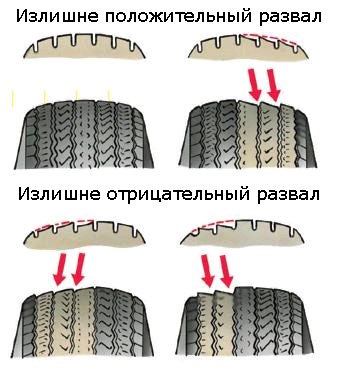

Именно неправильно отрегулированное схождение является основной (но не единственной) причиной ускоренного износа покрышек. Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км.

На других языках: en:Toe (automotive).

Необходимость регулировки углов колес ВАЗ 2114

Выяснив, что такое сход развал колес, следует понять, в каких случаях эти работы необходимо проводить.

Регулировка требуется, когда:

• При отпущенном руле на прямой ровной дороге автомобиль уводит в сторону;
• Проводились работы по замене элементов рулевого управления (рулевых тяг или наконечников, рулевой рейки и т. п.);
• Быстро изнашивается протектор шин, при этом наблюдается повышенный расход топлива;
• На большой скорости машину бросает из стороны в сторону;
• Появился повышенный шум резины во время движения.

Что развал схождение на ВАЗ 2114 следует проводить только при исправном состоянии подвески и рулевого управления. Невозможно эту работу выполнять, если, допустим, присутствует люфт в рулевой тяге или шаровой опоре.

Как часто делать сход развал на автомобиле? Обычно рекомендуется выполнять подобную процедуру:

• Через каждые 15-20 тыс. км пробега;
• После смены летней резины на зимнюю (и наоборот).

Еще необходимо сход развал проводить в следующих случаях:

1. При покупке подержанного авто с рук;
2. После удара подвески или наезда на какое-либо препятствие;
3. При прохождении первого технического обслуживания после покупки ;
4. После обкатки машины;
5. Через 5-6 тыс. км после замены пружин подвески.

При существующем в наше время современном компьютерном оборудовании развал схождение на ВАЗ 2114 специалисты делают в течение получаса, а порой и за 20 минут.

Для каждой марки автомобиля существуют свои определенные углы. Они подходят на многие модели авто Волжского завода с передним приводом колес. Комплект состоит из двух пластин и восьми болтов. Стоит набор недорого, где-то от 250 до 500 рублей. Угол можно изменить на 1,2 или 3 градуса в зависимости от того, какие проставки на колеса ВАЗ были приобретены. Но установка пластин, меняющих угол наклона более 1 мм нецелесообразна, так как протектор будет изнашиваться значительно быстрее. Проставки производит , а также есть продукция фирмы SS20, которая специализируется на выпуске деталей для тюнинга автомобилей.

Что такое поперечный угол наклона оси поворота колеса?

Многие владельцы авто могут услышать подобную формулировку на СТО. Данная формулировка и есть кастор. Он выполняет главную функцию по стабилизации колес на поверхности. При правильно установленном касторе, колеса будут сами возвращаться в прямое положение, тем самым пассивно помогая водителю рулить транспортным средством.

На движение автомобиля всегда действуют силы, которые стремятся направить его в противоположное направление. К ним могут относиться углы наклона дорожного полотна, выбоины и неровности дороги, плохое равновесие колес и многое другое. При отсутствии кастора, автомобилисту пришлось бы рулить самостоятельно и вытягивать руль при каждой неровности или повороте.
