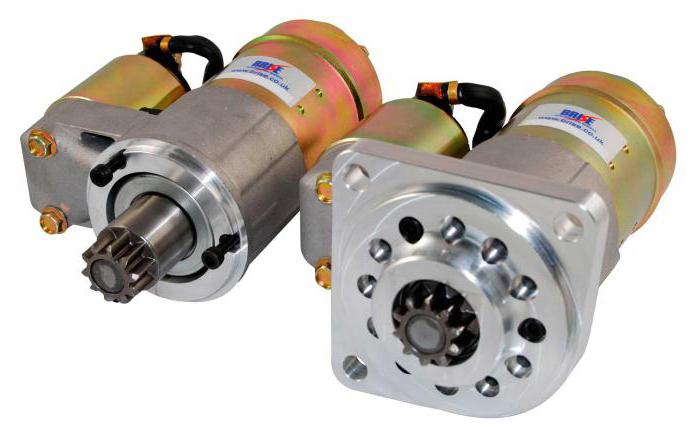

Как устроен стартер автомобиля, его назначение и принцип действия

Электродвигатель стартера

Он состоит из якоря и статора. В зависимости от модификации в статоре могут использоваться постоянные магниты или обмотка, для создания электромагнитного поля. Щетки, которые передают напряжение от выходного силового контакта втягивающего реле или обмоток статора на обмотки якоря через контактные кольца.

Принцип работы

При включении стартера замыкаются силовые контакты втягивающего реле. Ток поступает на контактные щетки. Их четыре штуки. Две из них – плюсовые, подают ток на обмотки якоря, две – минусовые, соединены с массой. То есть, создается цепь, напряжение идет через обмотку якоря, он находится в магнитном поле статора и начинает вращаться.

Если вместо постоянных магнитов на статоре используется электрическая обмотка для создания магнитного поля, то ток от реле поступает на эту обмотку, а затем на контакты щеток. Дальше ток течет по выше описанному пути.

Видео устройства и принципа работы стартерного электродвигателя:

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

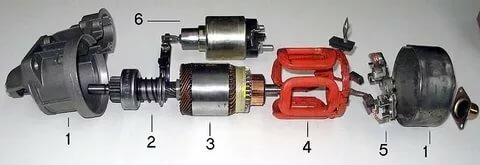

На фото — составные части пускового устройства

Принцип работы стартера осуществляется по заданной схеме соединений:

1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

Стандартная электросхема соединений стартерного механизма

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

• Контактный пятак, замыкающий электрическую цепь стартера;
• Втягивающее реле, приводящее в движение шток вилки;
• Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

• Подшипник качения или втулка – необходимы для фиксации вала шестерни;
• Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
• Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
• Якорь, играющий роль ротора электродвигателя;
• Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

Устройство

1. Электрический двигатель, в котором размещены обмотки и сердечники.
2. Якорь, представляющий собой ось из высоколегированной стали, на которую запрессованы в заводских условиях сердечники и пластины коллектора.
3. Втягивающее реле. Выполняет роль проводника для подачи электропитания двигателя стартера от замка зажигания автомобиля. Второй функцией этого узла является выталкивание обгонной муфты. Состоит выталкивающее реле из подвижной перемычки и силовых контактов.
4. Бендикс, или обгонная муфта и шестерня привода коленвала. Это роликовый механизм, предназначенный для передачи вращения от электродвигателя на коленвал. После того, как пуск двигателя осуществлен, и потребность во вращении электромотора отпадает, приводная шестерня втягивается, и контакт с коленвалом прекращается.
5. Щетки и их держатели. Служат для передачи электрического напряжения на якорь, а также повышают пиковую мощность самого электродвигателя во время главного рабочего цикла стартера.

Большинство стартеров, выпускаемых сегодня, устроены идентично друг другу.

Но существуют и небольшие отличия. К примеру, может отличаться принцип работы данного узла, устанавливаемого на автомобили с автоматической трансмиссией. Здесь обязательно присутствуют удерживающие обмотки, предназначенные для невозможности случайного пуска мотора, когда селектор коробки передач занимает любое ходовое положение. Кроме того, могут отличаться механизмы автоматического разъединения шестеренок.

Неисправности стартера

Сколько примерно срок службы стартера? Среднее значение — 5 лет или 120 тыс. км пробега. От условий эксплуатации напрямую зависит, сколько служит стартер. К примеру, если передвигаться в городских условиях на короткие расстояния, и постоянно заводить двигатель, то стартер быстро выйдет из строя.

Расскажу про признаки, которые точно указывают на неисправность устройства. Это такие симптомы, как:

• Слышится специфичный треск.
• Есть задержка пуска мотора после того, как водитель поворачивает ключ зажигания.
• Слышен запуск электродвигателя стартера, но без звука работы мотора.
• Нет никаких действий после поворота ключа зажигания.
• Стартер работает после пуска двигателя.

Какие возможные неисправности могут возникать у стартера?

1. Плохой контакт. Это частая поломка, а её заметить может водитель при запуске двигателя. В этом случае следует проверить крепление устройства и контакты.
2. Магниты могут упасть. Это касается современных устройств. Здесь ремонт лучше доверить опытным автомастерам.
3. Износ опорных втулок. При этом якорь будет как бы «болтаться» и не будет полного контакта щёток с коллектором. При этом будет искрения, щётки будут подгорать и изнашиваться. В этом случае нужно заменить щётки и опорные втулки, осуществить проточку коллектора.
4. Износ роликов в бендиксе. При этом возникает его буксировка. Требуется полностью заменить бендикс.
5. Неисправность втягивающего реле. Чаще всего происходит подгорание пятаков. Медь в них плавится, и пятаки припаиваются к контактам. В этом случае даже после запуска мотора стартер продолжит работать. Всё это сильно садит аккумулятор. Поэтому здесь следует как можно скорее отцепить провод с АКБ, снять устройство и заменить втягивающее реле.

Если медленно вращается коленвал, то причины этого:

• Высокая вязкость моторного масла.
• Низкий заряд АКБ.
• Окислились контакты проводов.

Если стартер работает слишком долго, то это происходит из-за заедания замка зажигания или проблем в контактах.

Если при повороте ключа стартер не запускается, то причины этого могут быть следующие:

• Разряжен или сломан АКБ.
• Нет контакта провода массы с АКБ или между обмоткой и коллектором.
• Изношен якорь.
• Щётки не прилегают к коллектору.
• Неисправно втягивающее реле.
• Отключён разъём управления устройства.
• В АКПП селектор не находится в позиции N или P.
• Неисправен переключатель блока КПП.

Если стартер очень медленно вращается, на это указывают следующие неисправности:

• Не работает или разряжен аккумулятор.
• Изношены втулки.
• Неисправен провод между АКБ и стартером.
• Поломка во втягивающем реле.
• Неисправна обмотка статора или якоря. Следует произвести замену механизмов.
• Плохой контакт якоря или обмотки статора с массой.
• Щётки плохо контактируют с коллектором из-за их износа или неправильного положения.
• Подгорание коллектора.

Стартер работает, а двигатель — нет:

• Изношена обгонная муфта.
• Сломаны детали в редукторе.

Стартер вращается вместе с маховиком:

• Сломано втягивающее реле.
• Поломка в контактной группе замка зажигания.

Отсутствует щелчок втягивающего реле:

• Низкий заряд аккумулятора.
• Сгорели контакты или обмотка втягивающего реле.
• Окислился контакт на положительной клемме аккумулятора или стартера.
• Неисправность в составляющей замка зажигания.
• Замыкание на массе в обмотки втягивающего реле. Здесь лучше произвести замену все детали.
• Заедание якорного механизма реле.

Если коленвал не вращает якорь стартера, то вероятные причины поломки:

• Буксировка муфты свободного хода.
• Заедание при передвижении деталей по винтовой нарезке вала.
• Поломка рычага выключения муфты.
• Неисправность пружины или поводкового кольца муфты.

При появлении громких шумов при запуске двигателя следует проверить крепление в деталях стартера.

При появлении скрежета шестерни в стартере следует проверить контакты включателя, регулировку хода шестерёнки, пружину приводного устройства, а также зубцы венца маховика. Если повреждён зубчатый венец (его часто делают из пластмассы), то его лучше заменить на металлический. Также есть вероятность заедания втягивающего реле.

Видео: Проверка автомобильного стартера, все способы и поломки

Это видео подходит для новичков, механик со стажем очень интересно рассказывает.

Устройство стартера автомобиля

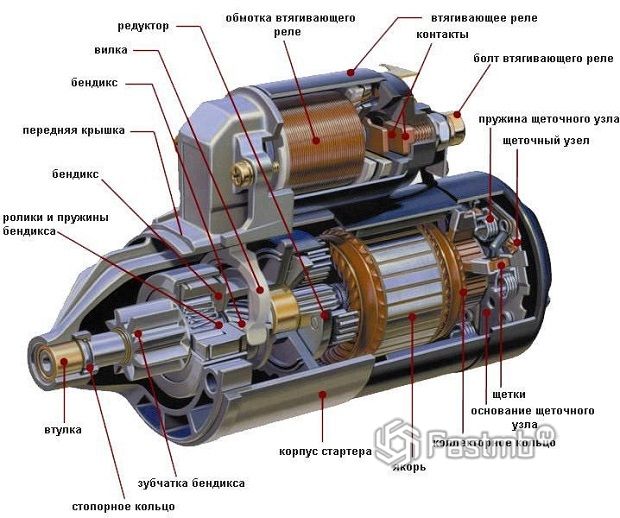

На рисунке 1, в начале статьи, обозначены основные элементы стартера.

Любой автомобильный стартер, являющийся по сути своей электрическим двигателем, состоит из довольно большого количества конструктивных элементов (от четырех до шести десятков), входящих в его основные узлы:

• Собственно электродвигатель.
• Обгонную муфту, или бендикс (последнее название, являющееся фамилией изобретателя, наиболее распространено в среде автолюбителей).
• Втягивающее, или тяговое реле (далее по тексту ВР).

Понимание устройства стартера, как агрегата, лежит в плоскости знания функционального назначения каждого из узлов, степени его приоритетности, эксплуатационных возможностях и т.д.

Электрический двигатель, являющийся основным узлом, функционально предназначен для передачи вращающего момента со своего вала на коленчатый вал силовой установки.

Другие два узла – вспомогательные, и их функциональное предназначение заключается:

ВР:

— продольное перемещение обгонной муфты, обеспечивающее в свою очередь перемещение ее рабочей шестерни, вызываемое движением якоря реле;

— замыкание контактов электрического двигателя в момент зацепления зубьев венца маховика с зубьями рабочей шестерни;

Бендикс. Обеспечение надежного соединения вала электродвигателя с венцом маховика.

Конструкция и особенности работы стартера ВАЗ

Стартеры для ВАЗ выглядят практически та же, как идентичные устройства для прочих представителей отечественного автопрома, а также множества иномарок. Под ним подразумевается своеобразный электрический мотор, который генерирует постоянный ток и взаимодействует с АКБ машины.

Ключевыми элементами узла являются следующие компоненты:

• мотор (система включает якорь, статор и узел со щетками), который соединяется с бендиксом посредством общей оси;
• втягивающее реле, включающее одноименную обмотку и компактный сердечник;
• вилка (необходима для совмещения стартерного вала и втягивающего элемента);
• обгонная муфта, пружина возврата и ряд прочих элементов.

Особенности работы стартера сводятся к следующему:

• во время запуска автомобиля электрический разряд от АКБ направляется в сторону двух реле, что приводит к возникновению магнитного поля на обмотках;
• появившееся поле вызывает сдвижение втягивающего якоря по горизонтальной оси и выдвигает бендикс вперед;
• после занятия деталью крайней точки и соприкосновения с зубчатой поверхностью маховика возникает замыкание контакта на моторе и отключение втягивающего реле. В подключенном состоянии остается только удерживающее реле;
• двигатель продолжает работать, вращая бендикс, а последний приводит в движение маховик до запуска двигателя;
• когда силовая установка начнет работать, а интенсивность вращений превысит обороты мотора стартера, в действие вступает обгонная муфта, а втягивающее реле занимает прежнее положение. Также в этот момент случается расцепление бендикса с маховиком.

Принцип работы

Бендикс стартера имеет шестерню, которая контактирует с маховиком двигателя автомобиля. Для того, чтобы запустить двигатель необходимо, чтобы стартер начал вращать его со скоростью от пятидесяти до ста оборотов в минуту. Он не должен вращаться быстрее, так как для этого не предназначен. Он может работать интенсивно только на коротких промежутках времени. И именно по этой причине может возникнуть опасная ситуация в момент запуска самого двигателя. В этой системе должно все работать четко, так как малейшая задержка может обернуться для него крахом. В том случае, когда водитель вовремя не выключил стартер после запуска двигателя внутреннего сгорания, в работу вступает защитный элемент бендикс.

Скорость двигателя автомобиля гораздо выше скорости стартера, так вот роль бендикса в данном случае – защита стартера от передачи на него вращающего момента от двигателя внутреннего сгорания. Вращения бендикса происходит только в одну сторону, он не соединен с валом двигателя жестко, в свободном состоянии он может прокручиваться. И в тот момент, когда скорость двигателя внутреннего сгорания начинает превышать скорость стартера, муфта (еще одно название бендикса) свободно проворачивается.

Конструктивно муфта имеет следующий вид: два кольца, а между ними расположены шарики или цилиндры, которые в свою очередь подпираются пружиной. Конструктивные продуманные канавки на внутренней стороне одного из колец, в которых находятся эти цилиндры, позволяют создавать заклинивание при вращении в одну сторону, а свободное в другую. Бендикс имеет еще одну распространенную вариацию – храповая обгонная муфта. Но эта версия, как правило, используется на велосипедах. Но для того, чтобы понять принцип работы бендикса можно ее бегло рассмотреть. Она используется как привод, когда мы крутим педали – муфта крутиться, и велосипед едет вперед, а когда пытаемся покрутить в обратном направлении – срабатывает тормоз. Надеюсь, мой пример ясен.

Как уже упоминалось выше, бендикс стартера может иметь еще несколько вариантов. К примеру, вал, на котором расположена муфта, имеет наточенные шлицы, они же и являются посадочным местом муфты. Тут та же самая система работы: при вращении в одну сторону муфта жестко стопориться со шлицами, а когда вращается в обратную сторону – сходит с них и вращается свободно.

Единственным значимым недостатком устройства бендикса стартера является его повышенный и очень интенсивный износ. При этом характер износа таков, что очень часто приходится заменять бендикс целиком и нет возможности заменить только отдельную износившуюся деталь, потому что все его составные детали изнашиваются примерно одинаково.

Рейтинг самых популярных электромобилей

Где он находится

Этот вопрос задают те, кто только стал счастливым обладателем транспортного средства. В большинстве случаев о его местонахождении под капотом задумываются тогда, когда он начинает барахлить, или те, кто любит самостоятельно поковыряться в машине в гараже.

В независимости от типа двигателя и его расположения под капотом, механическая или автоматическая коробка передач стартер находится в непосредственной близости к коробке, частично закреплен на ней болтами.

Помните, когда рассматривали принцип работы сцепления, упоминалась такая деталь, как «маховик». Он соединен с коленчатым валом мотора, через него и сцепление передается момент с двигателя на КПП. Он имеет форму большой шестерни и своими зубцами соединяется со стартером. Поэтому, найти его можно всегда возле коробки передач, потому что через механизм бендикса (об этом «звере» поговорим позже) передается вращение на шестерню маховика, а с него на коленвал движка.

Прежде чем говорить о принципах работы, давайте разберем из чего он состоит.

Ещё о Volvo XC40:

Бендикс и обгонная муфта

Это два компонента, которые смонтированы на роторе стартера. Они необходимы для того, чтобы передавать крутящий момент от ротора стартера к венцу маховика. Причём шестерня, которая находится на обгонной муфте, может вращаться только лишь в одном направлении. Поэтому при диагностике данного механизма необходимо просто попробовать прокрутить шестерню в обе стороны.

В верхней части корпуса стартера устанавливается втягивающее реле, которое выполняет функцию силового контакта и позволяет переместить обгонную муфту с шестерней по оси ротора, чтобы она вошла в зацепление с венцом маховика. Вилка, с помощью которой перемещается шестерня, изготавливается из пластика или металлических пластин.

Принудительное замыкание клемм стартера

Стартер можно подключать напрямую не только с помощью АКБ. Например, если возникают проблемы с коммутацией, проложенной от замка зажигания, то включить стартер можно, замкнув длинной отвёрткой контакты на реле.

Теперь подробнее о том, как это сделать. Ниже представлена схема с 3-я управляющими контактами стартера и 1-м минусовым контактом под номером 8 (он соединяется с корпусом).

Как замкнуть стартер напрямую

Управляющая клемма S – это вывод, напоминающий лепесток. Сначала нужно найти этот контакт. Он отвечает за старт.

Затем разбираемся с двумя другими контактами: на B помечен потенциал в плюс 12. К нему идёт толстый провод. Замкнуть нужно будет контакты B и S. Делается это с помощью длинной отвёртки.

Контакт М отвечает за электромотор.

Внимание. Держать отвёртку долго нельзя – только кратковременно и обязательно после того, как КПП автомобиля поставлена на холостой режим! Ни в коем случае нельзя замыкать контакты М и В!

Управляющая клемма В, как правило, бывает закрыта резиновым колпачком, а лепесточный контакт S – скрыт пластиковым штекером, который перед проведением манипуляции снимают.

Меры предосторожности:

1. Ставить перед замыканием стартера коробку передач на нейтральную скорость, чтобы при запуске двигателя машина не поехала вперёд или назад.
2. Не касаться металлическим штырём отвёртки корпуса реле, иначе произойдёт КЗ.
3. Не замыкать контакты М и В.

Доступ к стартеру открыт из-под днища машины. В некоторых случаях может быть установлена штатная защита. Тогда её нужно будет демонтировать.

На некоторых авто дотянуться до стартера легче из подкапотного пространства. На других моделях – стартер бывает закрыт либо фильтром, как на Вазах, либо аккумулятором.

Следует также знать, что на некоторых авто вывод S выглядит, как резьбовой отвод. Гайка накручивается на болт. Например, такие выводы бывают на французских Рено. Что касается наших ВАЗ, то вывод S скрыт, как и было сказано выше, штекером. Сама клемма выполнена в виде лепестка.

Несмотря на эффективность запуска стартера методом замыкания выводов отвёрткой, данный способ экспертами рассматривается как не самый лучший.

Вот, к примеру, тяговое на ВАЗ-2110 потребляет напряжение силой 30-50А. На иномарках этот показатель значительно выше. Получается, что во время замыкания ток силой минимум в 30 А пойдёт от вывода В к S. Это грозит «прикипанием» точек соединения, по которым пойдёт напряжение.

Несколько важных моментов:

• Штатно клемма S должна задействоваться в том случае, если ключ в замке зажигания поворачивается на полный оборот. В других случаях этот управляющий вывод «спит». Такая схема предусмотрена в любой модели авто, даже в машинах с дополнительным реле. Это означает, что осуществляя замыкание отвёрткой, провод от вывода S снимать не обязательно.
• Желательно замыкать контакты не отвёрткой, а гаечным ключом с ручкой, на которую намотана изоляция;
• После того, как операция завершается, рекомендуется проверить состояние предохранителей. Они могут сгореть в результате ошибки.

Видео: как замкнуть стартер отвёрткой

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

• https://autovogdenie.ru/kak-proverit-starter-na-rabotosposobnost-ot-akkumulyatora-svoimi-rukami.html
• https://m.etlib.ru/blog/471-kak-proverit-starter
• https://ozapuske.ru/starter/kak-podklyuchit-starter.html

Как это работает

Теперь немного о том, в чем нюансы взаимодействия якоря, бендикса и втягивающего реле, а также иных компонентов. На самом деле есть условно три этапа работы стартера:

• Сначала приводная шестерня и стартерный венец используемого маховика соединяются;
• Далее происходит пуск самого стартера;
• На третьем этапе происходит рассоединение.

У стартера очень кратковременный цикл работы, поскольку в дальнейшем он не принимает никакого участия в процессе движения автомобиля. Это вам не круиз контроль. У стартера есть одна задача — запустить двигатель. После этого он свободен до следующего пуска.

Но давайте посмотрим на работу более детально, как мы это делали, когда разбирали принцип работы сцепления. Поэтапно все выглядит так:

• Мы поворачиваем ключ в своем замке зажигания авто;
• Зажигание переводится в положение для запуска;
• Ток следует по электроцепи от батареи к замку;
• Далее ток передается на тяговое решение;
• Вот на этом этапе наш бендикс зацепляется с нашим маховиком;
• Параллельно с перемещением и зацепом шестерни происходит замыкание цепи;
• Напряжение следует к электромоторчику;
• Запускается двигатель;
• Обороты самого мотора превышают по своим значениям обороты нашего стартера;
• Муфта разъединяет между собой вал электромоторчика и приводную шестеренку.

Все. На этом работа устройства завершена. Стартер нужен буквально на несколько секунд, если все работает исправно в машине. Но этот факт никак не преуменьшает ценность такого устройства.

Виды

Думаю, схема вам ясна. Но стоит еще отметить факт существования определенных разновидностей этого элемента. Стартеры можно разделить на 2 типа:

• редукторные;
• безредукторные.

Если это дизельные ДВС или моторы повышенной мощности, здесь актуально использование редукторного стартера. Он не планетарный. Такой элемент способен в несколько раз увеличивает напряжение, которое по нему проходит, тем самым повышая крутящий момент.

У редукторных девайсов есть свои преимущества:

• высокий уровень эффективности;
• повышенный КПД;
• меньшее потребление тока при холодном запуске;
• скромные размеры;
• отличная работоспособность;
• лучшие эксплуатационные параметры;
• эффективный запуск даже при падении заряда АКБ.

А безредукторные отличаются тем, что в ним совершается непосредственный контакт со вращающимися шестернями.

Стартер без редуктора имеет такие достоинства:

• упрощенная конструкция;
• лучшая пригодность к ремонту;
• устойчивость к повышенным нагрузкам;
• быстрый пуск двигателя.

Каждый может для себя сделать соответствующие выводы. Решать вам. Хотя во многом за вас решил уже сам автопроизводитель, установив на машину тот или иной тип стартера.

Это не как с коробками передач, где при покупке автолюбитель сам решает, брать ему вариатор, классическую механику, либо продвинутую секвентальную КПП.

Основные неисправности

Несмотря на то что устройство стартера достаточно простое, периодически возникают проблемы, о которых лучше знать заранее. Часто случается так, что от корпуса отстают и падают магниты. Данная неисправность легко устраняется, достаточно приклеить их обратно, что можно сделать даже самостоятельно.

Со временем изнашиваются опорные втулки, на них упирается якорь, который начинает вибрировать и биться, ухудшая контакт щеток и коллектора. Это приводит к нестабильной работе стартера, искрению, выгоранию щеток. Нужно проточить коллектор, заменить щетки и втулки.

Еще одна часто встречающаяся проблема – износ роликов бендикса. В этом случае вал якоря просто не проворачивает шестерню, а она не крутит маховик. Чтобы решить проблему, требуется заменить бендикс.

Но чаще всего выходит из строя втягивающее реле. Например, когда залипает пятак, который под воздействием высокого тока приваривается к контактам. Тогда при выключении зажигания, якорь стартера продолжает вращаться, поскольку основной контакт не разомкнут. Чтобы устранить проблему, нужно просто снять минусовую клемму аккумулятора, затем достаточно просто почистить пятак, но иногда нужно менять все втягивающее реле.

Печать

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

Как ни странно, данный вопрос очень часто тревожит автомобилистов и не только из эстетических соображений — в духе времени. Контактная группа, расположенная за ключом зажигания, очень часто выходит из строя, и менять ее далеко не простая задача.

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания. При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт. В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Механическая часть

Вилка соединена одним концом с ротором втягивающего реле, другим с бендиксом. Он «сидит» на шлицах вала электродвигателя и может свободно совершать перемещения по нему.

Принцип действия

При запуске двигателя втягивающее реле подтягивает шток с закрепленной на нем вилкой. По принципу рычага она перемещает в противоположном направлении бендикс по шлицам ротора электрического двигателя. Шестеренка которого входит в соединение с зубьями маховика коленчатого вала ДВС. Стартер начинает раскручивать коленвал двигателя. В этот момент происходит его запуск. Водитель отпускает ключ зажигания, разрывается цепь подачи напряжения на удерживающую обмотку реле, исчезает электромагнитное поле, шток с вилкой возвращаются в исходное положение и шестерня бендикса выходит из зацепления с маховиком.

Видео как работает механическая часть стартера:

Прикуривание автомобиля без ущерба для его «здоровья»

Как отремонтировать стартер своими руками

Расскажу, как перебрать и восстановить стартер на конкретном примере. Мне попался образец со следующей поломкой: стартер медленно крутит коленвал, даже при высоком заряде АКБ.

Демонтировав и разобрав устройство с подключёнными пусковыми проводами, при его запуске он вращается довольно уверенно. Через некоторое время устройство остановилось, и появился дымок.

Когда была снята задняя крышка стартера, из него посыпалась чёрная пыль. А это значит, что изношены щётки. После извлечения щёточного механизма, уберём корпус с магнитами и ротором.

Чтобы лучше рассмотреть причину неполадок, надо перебрать стартер, продуть все механизмы баллоном со сжатым воздухом и промыть их в бензине. После этих манипуляций становится ясно, что щётки практически износились, ослабли пружины, которые их прижимали, посинели из-за перегрева щёткодержатели, оплавились витки.

Как реанимировать и починить стартер в этом случае? Надо взять щёточный механизм (узел) и принести его в фирму по ремонту автомобильного электрооборудования. Попросите подобрать аналог. Приблизительно это вам обойдётся в 450-500 рублей. А если сравнить с ценой стартера (5000 руб. в среднем, всё зависит от марки), то получится довольно дёшево.

Затем как следует чистим ротор и осматриваем коллектор, который находится в постоянной связи со щётками. Оказывается, коллектор тоже изношен (на картинке отмечен стрелками), но он ещё кое-какое время сможет поработать без его проточки. Поэтому просто зачистим коллектор при помощи мелкой наждачки. Как правило, коллектор может спокойно отработать пару комплектов щёток. Но если коллектор выйдет из строя, то, скорей всего, придётся менять стартер целиком.

Идём дальше. Внимательно изучим бендикс (обгонную муфту). Попробуем покрутить его шестерню вручную. Он должен крутиться в одну сторону, а в другую – нет. Также бендикс должен легко двигаться по оси вала. В моём случае с ним всё в порядке. Если бы с обгонной муфтой появились проблемы, то её найти на рынке было бы тоже довольно тяжело. Чаще всего в бендиксе изнашиваются ролики и пружинки, из-за чего при обратном вращении шестерня не блокируется, а проскальзывает. В итоге стартер работает, а двигатель нет. В этом случае лучше всего заменить бендикс или устройство целиком.

Затем осматривает состояние самого редуктора. Убираем шестерёнки, потом промываем их бензином. Если всё без неисправностей, то на подшипники и шестерни наносим совсем немного ШРУСа или качественной смазки для подшипников.

Дополнительно осмотрим контакты втягивающего реле. Для его открытия понадобится паяльник. Надо отвернуть два винта и пропаять припой на двух контактах (указано стрелками).

Контакты оказались в полном порядке. Очистим их при помощи кусочка наждачки. Затем надо разогреть пистоны, которые проходят на крышке и резким движением хлопнуть крышкой по столу. Из пистонов выйдут лишние кусочки припоя, отверстия станут свободные. Затем крышку можно без проблем надеть на провода и запаять всё на место.

Сердечник втягивающего реле ни в коем случае нельзя ничем смазывать, потому что на морозе это спровоцирует его заклинивание. Для успокоения души можно слегка нанести моторное масла и вытереть всё насухо.

Затем собираем стартерное устройство в обратном порядке. Не забудьте нанести немного смазки на заднюю втулку ротора.

Некоторые спрашивают, как перемотать стартер? Если произошли неполадки с обмоткой устройства, то повторная обмотка не совсем эффективна. Здесь лучше заменить деталь или устройство целиком.

Перед установкой отремонтированного стартера на автомобиль следует сделать притирку щёток к коллектору. Для этого соедините стартер при помощи аккумуляторных проводов. Пусть он поработает пару минут с перерывами. Всё, готово, стартер можно ставить на мотор и радоваться уверенному пуску.

Видео: Как сделать стартер своими руками?

Автор показывает, как из сломанного стартера можно сделать НЕРЕАЛЬНО КРУТУЮ САМОДЕЛКУ своими руками. Это ударно-поворотная отвёртка. Сделай себе такой нужный инструмент!

Ключевые слова

Конструкция

Как говорилось выше, стартер – это электромеханический механизм, преобразующий электрическую энергию в энергию вращения. Она передается на вал мотора, чтобы его прокрутить для запуска. Поэтому разделить его условно можно на две части: электрическая и механическая.

К электрической относятся:

1. Втягивающее реле с обмотками (втягивающей и удерживающей)
2. Щетки. Они передают ток на обмотки якоря
3. Электродвигатель

Механическая часть:

1. Шток втягивающего реле с пружиной
2. Вилка
3. Бендикс с шестерней
4. Шток электродвигателя.

В зависимости от конструкции различают классические и редукторные стартеры. В редукторном, для передачи крутящего момента, используется редуктор. На хвостовик которого «насажен» бендикс. В классическом варианте – он находится на самом якоре электродвигателя.

Редуктор упрощает передачу энергии вращения на коленчатый вал ДВС, уменьшает количество затраченной энергии. Из недостатков – меньшая надежность и усложнение механизма.

Рассмотрим конструкцию каждой части стартера. Из чего она состоит и для чего нужна.
