5 способов проверки датчика холла

Алгоритм проведения проверки СЗ с ДХ индикатором

СЗ или система зажигания современного автомобиля с датчиком холла проверяется с помощью индикатора или мультиметра в такой последовательности:

• проверяется напряжение на АКБ (батарее), если оно есть, то операция продолжается;
• осматривается на глаз катушка зажигания (если она в грязи, то все тщательно очищается, особенно возле контактов).

На один из выводов катушки идет плюс с замка зажигания, как правило, голубой провод. При включенном зажигании на контакте должно быть напряжение, в противном случае искать поломки в датчике холла или других элементах системы зажигания нет смысла.

Сам ДХ в этом случае проверяется методом исключения, с помощью имитатора. Он представляет собой копирующее самодельное устройство с кнопкой и 3-выводным штекером, вдеваемым на место штатного в трамблер (датчик холла).

Имитатор устройство имеет также провод, который с обратной стороны подключается к АКБ. Второй конец устройства с колодкой, соответственно, будет имитировать работу датчика холла.

Вот, что нужно сделать:

• взять металлическую планочку, проделать в ней 4 отверстия с резьбой для входа свечей зажигания и соединить планку с массой автомобиля (любой частью автокузова);
• в одно из отверстий вкручивается свеча и соединяется бронепроводом с катушкой зажигания (главный провод).

Таким манером мы исключили работу распределителя зажигания (его высоковольтную часть). Теперь высокое напряжение с катушки подается прямо на свечу.

Самодельное имитирующее приспособление подключается теперь к жгуту, который соединяется со штатным датчиком холла, расположенным в трамблере автомобиля.

• можно включить замок зажигания;
• нажать кнопку самодельного устройства (включить его);
• если появляется искра на свече, значит, остальная часть системы зажигания без ДХ в порядке.

Пришло время проверить работоспособность коммутатора. Если он расположен в салоне автомобиля и добраться до него непросто, то для проверки используется тоже имитирующее приспособление – обычная лампа:

• выключается замок зажигания;
• с катушки зажигания отсоединяется провод, идущий на коммутатор (именно через этот самый провод коммутатор и управляет катушкой зажигания);
• к этому самому проводу соединяется обычная лампа (желательно с патроном, чтобы исключить замыкание);
• один провод от лампы соединяется, как и было написано, с катушкой, а другой – на плюс АКБ;
• включается замок зажигания;
• имитируется работа ДХ.

Если при имитации работы датчика, лампа мигает, в коммутаторе поломки нет.

Лампа, как несложно догадаться, выполнила роль коммутатора. Ее мигание после каждого задействования кнопки самодельного устройства означает, что коммутатор управляет катушкой. А вот, если бы лампа только горела, либо вообще не загоралась, надо было бы проверить коммутатор с подводящими импульс проводами уже более основательно.

Хотелось бы отметить один нюанс, который становится проблемой для начинающих автоэлектриков. Они проверяют всю систему зажигания, прозванивают провода, диагностируют ДХ и свечи, но забывают о такой простой вещи, как механическая поломка.

Например, если порвется ремень грм, потеряется связь между распредвалом и коленвалом. Это означает, что распредвал вращаться не будет, а с ним и вал трамблера. Поэтому не задействуется датчик холла и вся система зажигания.

Чтобы проверить, вращается или нет трамблерный привод, следует вынуть крышку распределителя, и посмотреть. Если после вращения стартера вал распределителя не крутится, ремень грм оборван или произошла какая-то другая механическая поломка.

Теперь вы знаете, как выявлять неисправности ДХ. Отправляясь в дальний путь, берите с собой обязательно тестер, запасной датчик холла или самодельное устройства, аналогичное работе ДХ.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Источник

Преимущества и популярность матового цвета

Признаки поломки

Если ДХ выйдет из строя, автомобиль сам вам сообщит о наличии неисправности. Для определения неполадок с ДХ существуют определенные признаки, идущие от двигателя:

• Вы попросту не можете завести двигатель;
• Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
• Холостой ход нарушен или отсутствует полностью;
• Двигатель может неожиданно выключиться, заглохнуть;
• Заметно теряется мощность мотора.

Прежде чем бежать к подкапотному пространству и менять датчик Холла, для начала нужно убедиться, что причина всех бед с двигателем заключается именно в нем. Все же признаки косвенные, и они могут быть вызваны нарушением работоспособности других элементов вашего автомобиля.

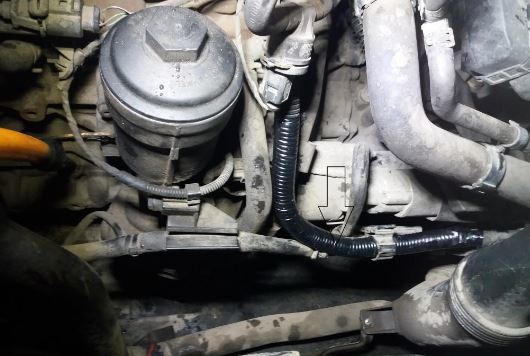

Место установки

Проверка состояния

Есть несколько основных способов, которые применяются сегодня для проверки текущего состояния датчика Холла. Познакомимся детальнее с каждым из них, а вы для себя решите, какой будете применять при очередной проверке ДХ на своем ВАЗ 2109.

Способ проверки

Ваши действия

Замена старого устройства новым

Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система

Проверка напряжения на выходе

Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить

Имитация работы устройства

Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя

Проверка без дополнительных приборов

Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Обнаружив, что ДХ неисправен, вам следует обязательно заменить устройство. Затягивать с этим мероприятием не рекомендуем.

Ничего особо сложного в замене ДХ на отечественной девятке нет. Потому за работу вполне можно браться своими руками даже начинающему водителю.

1. Отключите минусовую клемму от аккумулятора.
2. Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
3. Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
4. Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
5. На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
6. Отключите питающую колодку с проводами.
7. Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
8. Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
9. Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
10. Снимите крышку пылезащиты.
11. Откручивайте теперь болт крепления, чтобы извлечь штекер.
12. Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
13. Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
14. Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
15. Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
16. Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажигания

Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания.

Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора. Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать.

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

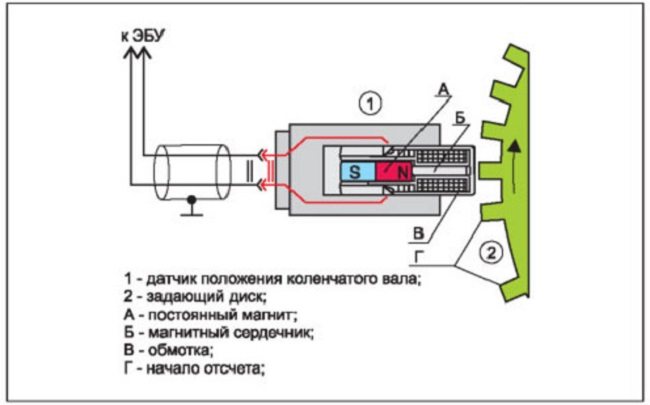

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

• на Ниве от АвтоВАЗа;
• ВАЗ 2109 (карбюратор и инжектор);
• Фольксваген Пассат Б3;
• Ауди 80;
• Мазда 626;
• Фольксваген Гольф 3 поколения;
• Мазда 323;
• ВАЗ 21099;
• Фольксваген Бора;
• Шевроле Нива;
• Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

• двигатель глохнет;
• мотор вообще не хочет запускаться;
• при работе на холостом ходу ощущаются перебои;
• мотор на холостых оборотах работает с рывками;
• при движении автомобиль дергается, когда обороты повышаются;
• двигатель просто глохнет, когда вы едите по дороге;
• автомобиль немного трясет;
• его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

• Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
• Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

• униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
• биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

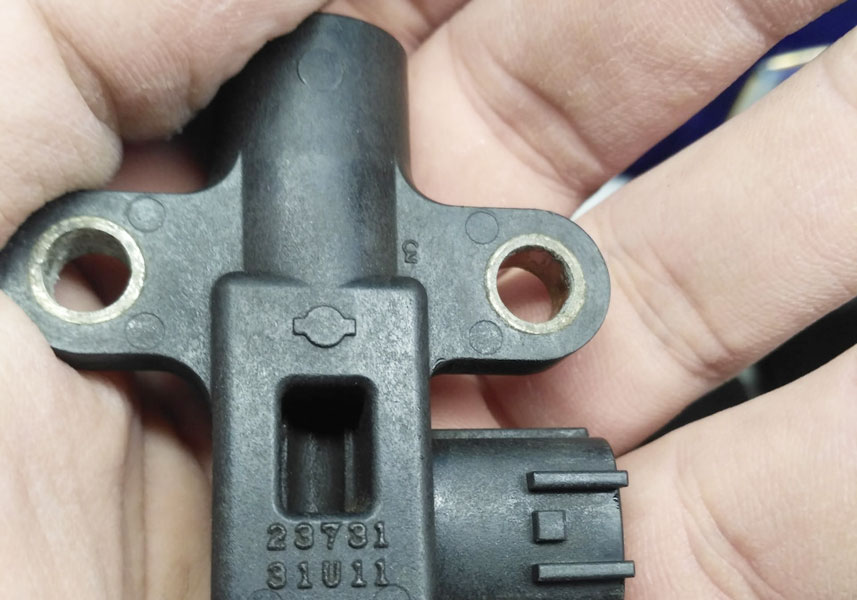

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Что делать дальше после этого

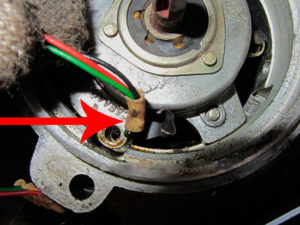

После того как мы выкрутили крышку трамблера, мы увидим в нем деталь, называемую в народе бегунком. Правильное название этой детали – ротор. Снимается она просто – надо потянуть ее к себе, приложив небольшое усилие. После того как бегунок снят, нам следует снять черную крышку из пластика. Теперь при помощи плоской отвертки снимаем болт, который крепит штекер. Так же снимается болт, крепящий колодки с проводами на трамблере ВАЗ-2107.

Потом, совершив небольшое усилие, вынимаем его с места, где он был прикреплен. Далее откручиваются два болта, крепящие опорную пластину датчика Холла. Потом идет черед еще двух болтов, которые крепят вакуум-коллектор. В небольшом отверстии находится кольцо, которое служит стопором. Его необходимо вынуть. Это делается при помощи плоскогубцев с удлиненными губками. Затем снимается тяга вакуум-корректора, которая находится на штифте опорной пластины трамблера, после чего происходит окончательная выемка корректора. Дальше идет выемка проводки из зажима при помощи отвертки. Далее опорная пластина свободна, она ничем уже не закреплена. Тянем ее наверх, осматриваем и находим наш злополучный датчик Холла, нуждающийся в замене. Дальше – дело техники. С помощью плоской отвертки выворачиваем два болта и заменяем вышедший из строя датчик на новый. Стоит он в автомагазинах небольшие деньги, но времени на замену убивает немало.

Поиск и устранение поломок

Чтобы определить неисправность на карбюраторном двигателе, понадобится точно узнать, что причиной всех проблем является рассматриваемое устройство. Соответственно, нужно провести проверку датчика.

Это можно сделать несколькими способами:

1. Самый примитивный метод – это установка нового элемента вместо старого устройства. Если все симптомы пропадут, тогда можно считать, что проблема решена. В ином случае искать поломку нужно в иных узлах системы зажигания.
2. При помощи тестера проверьте напряжение на выходе. Если устройство рабочее, значения будут находиться в диапазоне от 0,4 до 11 В.
3. Можно провести имитацию работы системы. Для этого вынимается колодка с тремя штекерами, включается зажигание, замыкается провод 3 и 6. Наличие искры говорит о том, что устройство вышло из строя.

Если тестера под рукой нет, тогда можно применить следующий способ проверки:

1. Подключите вывод катушки к свече.
2. Резьбовую часть свечи нужно присоединить к массе.
3. Снимите каретку с датчиком и подключите разъем.
4. Включите зажигание.
5. Отверткой проведите рядом с прибором. Если появилась искра на свече – все работает правильно.

Если вы определили поломку регулятора, понадобится замена датчика на ВАЗ-2109.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:

• отключаем от трамблера трехпроводной штекер;
• запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

https://www.youtube.com/video/sLaqztwsMEE

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой

1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХОсциллограмма исправного датчика Холла СБЗ

1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Чтобы выяснить состояние датчика необходимо выполнить проверку элемента. Сделать это можно несколькими способами. Рассмотрим их:

1. Самым простым вариантом является установка заведомо исправного прибора, который можно взять, например, у знакомого по гаражу. Если при проверке проблема исчезнет и двигатель начнёт работать без перебоев, то придётся обратиться в магазин за покупкой нового датчика.

   Простым способом проверки ДХ на ВАЗ 2107 являетя установка заведомо исправного элемента, который можно позаимствовать у знакомого по гаражу

2. Диагностика мультиметром. Для этого прибор устанавливают на предел измерения напряжений и производят замер на выходе датчика. Если он исправен, то показания мультиметра должны составить в пределах 0,4–11 В.
3. Можно имитировать датчик. Процедура проста: вынимаем разъем ДХ с трамблёра, проворачиваем ключ в замке зажигания в положение «зажигание» и соединяем между собой 3-й и 6-й вывод коммутатора. Можно использовать последовательно соединённый светодиод и резистор на 1 кОм, которые подключают таким же образом. При появлении искры это будет говорить о том, что проверяемый прибор своё отработал.

   Один из вариантов проверки датчика Холла — иммитация прибора

Диагностика датчика

Как мы говорили ранее, симптомы такие могут наблюдаться и при нарушении работы карбюратора или привода газораспределительного механизма. Поэтому нужно осуществить диагностику прибора.

Давайте поговорим о том, как проверить датчик Холла на ВАЗ-2109 самостоятельно:

1. Простейший вариант – просто поставьте новый датчик вместо старого. Если работа нормализуется, то проблема в нем. Но это возможно только в том случае, если у вас имеется в наличии запасной (причем наверняка исправный) прибор.
2. Немного сложнее способ – замер напряжения на выходе датчика. Если он исправен, то его значение должно быть в интервале 0,4..11 В. Если выходит за этот предел, то датчик неисправен.
3. И еще один простой вариант – использование имитатора датчика Холла ВАЗ-2109. Можно без него обойтись, если включить зажигание, от трамблера отсоединить колодку, а на коммутаторе замкнуть выводы «3» и «6». При этом на выходе катушки должна быть искра. Если ее нет, то датчик, скорее всего, исправен, проблема кроется в проводах, коммутаторе или катушке.

Самостоятельная проверка и замена датчика Холла на ВАЗ 2106

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Тюнингованный автомобиль ВАЗ 2106

Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

• двигатель стал плохо заводиться или вовсе не заводится;
• машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
• в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
• мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

1. Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
2. Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
3. Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

• ключ гаечный на «13»;
• отвертку;
• плоскогубцы;
• молоток.

Гаечный ключ на 13 3. Длинная отвертка Плоскогубцы Строительный молоток для выполнения работ

Поэтапная замена

1. Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
2. После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
3. Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
4. Теперь демонтируйте распределитель.
5. Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
6. Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
7. Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

1. Отключите патрубок, подводящий к вакуумному корректору 2. Осуществите демонтаж крышки распределителя 3. Используя ключ на 13 открутите гаечку пластинки 4. Теперь можно демонтировать непосредственно распределитель 5. Отверткой открутите штифты вакуумного корректора 6. Затем демонтируйте сам механизм и поменяйте его на новый В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы

К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам
