Датчик холла: принцип его работы в системе зажигания

Особенности применения датчика

Давайте рассмотрим, для чего нужен датчик холла, и где можно использовать его возможности. На сегодня устройство весьма популярно и востребовано.

Датчик активно используется в машиностроении, авиации и, конечно, автомобильной электрике. Основные преимущества устройства – надежность и доступная цена.

Свои лучшие качества датчик Холла проявляется в автомобилях, где устройству приходится работать под действием высоких температур и повышенных вибраций.

При этом задача устройства – контроль положения наиболее ответственных элементов силового узла. Кроме этого, датчик активно применяется в качестве органа, контролирующего направление движения и скорость.

Цифровой датчик Холла в конструкции автомобиля

Теперь, когда принципы работы, устройство датчика Холла и то, для чего он вообще нужен, стали более-менее понятны, можно углубиться в рассмотрение его функционирования именно в конструкции машины

Для начала обратим внимание на его физическое состояние. Большинство современных датчиков Холла, устанавливаемых на мотор, представляют собой составляющую трамблёра

Она устанавливается неподалёку от распредвала и имеет в своей конструкции магнитопроводящую пластину, с виду напоминающую корону. Последняя имеет n-ое количество прорезей (их число всегда равняется числу цилиндров двигателя), а также дополняется основой датчика тока на эффекте Холла – магнитом.

В процессе вращения распредвала его лопасти поочерёдно проходят прорези ранее отмеченной пластины датчика, что вызывает появления напряжения. Последнее формирует электрический импульс, передающийся сначала на коммутатор, а затем на катушку зажигания и другие электронные узлы автомобиля. В итоге, в системе зажигания с датчиком Холла он выполняет две основные функции:

• Запускает искрообразование на концах свечей зажигания посредством преобразования напряжения Холла в высокую напряжённость магнитного поля;
• Оповещает другие узлы автомобиля, которым требуется знать положение распредвала и коленвала, о таковом в данный момент времени.

Подобные характеристики узла делают из него довольно-таки важную составляющую системы зажигания, без правильной работы которой, функционирование мотора зачастую невозможно. Теперь, наверное, уже всем полностью понятно – зачем нужен этот пресловутый «холловский» идентификатор. Отметим, что данная деталь успешно применяется как на одноконтактных, так и двухконтурных системах зажигания. Более того, двухконтурное зажигание с одним датчиком Холла довольно-таки популярно.

Подключение датчика Холла предусматривает использование трёх клемм:

• первая идёт на «массу»;
• вторая — на плюс с входным напряжением порядка 6 Вольт;
• третья является «выходной» и отправляет преобразованное напряжение на коммутатор.

Распиновка у датчика простейшая и, как правило, не отличается от представленной ниже (то есть, провода датчика Холла зачастую подключаются по следующей схеме):

Вопросы по типу:

• Как проверить датчик Холла?
• Где находится датчик Холла?
• Как заменить датчик Холла?
• Как подключить датчик Холла?
• Как поменять его на новый?

Требуют от автомобилиста знаний того, как выглядит этот элемент системы зажигания, отвечающий за правильное искрообразование. К счастью, нужная деталь до безобразия проста как в ремонте, так и во внешнем виде. В типовом варианте датчик Холла, поставленный на абсолютно любой автомобиль, выглядит следующим образом:

Применение

Датчики Холла применяются во многих сферах человеческой жизни. Конечно, в большинстве случаев их применяют по назначению, для измерения магнитного поля. Однако свое место эти устройства нашли и в цифровой индустрии и в машиностроении. Это обусловлено тем, что простая система Холла стала включаться в сложные системы управления, работающие на принципах логики, когда всю информацию можно закодировать в виде последовательности нолей и единиц.

С датчиком Холла знаком тот, кто разбирается в технике. Этот прибор является неотъемлемой частью системы зажигания большинства автомобилей. Датчик холла используется благодаря своей большой выносливости. Фактически у этого прибора нет срока годности, так как в нем не взаимодействуют механические элементы. Однако если говорить о приборе, который используется в системе зажигания, то можно учесть и некоторые минусы.

Тестирование и замена датчика Холла

Проверка сводится к замеру напряжения на выходах.

• Проверить с помощью вольтметра, формирование импульсов при работающем двигателе
• Проверить напряжение автосканером
• Внимательно осмотреть штекер со всеми составляющими, на нем может скопиться вода. Очистить окисленные зоны и тщательно высушить.
• Чаше всего, причина кроется в нарушении целостности изоляционного покрытия проводящих элементов.
• Есть еще один способ – отсоединить его от электронного блока и присоединить к вольтметру. Стрелка должна стоять на показателе в 12В. Поводите металлическим предметом возле прибора. Если стрелка меняет положение, то с датчиком все в порядке.
• А вот самый простой способ убедится в неисправности вашего датчика Холла – отсоедините его, замкните его контакты («-« и коммутаторский контакт). Если есть искра, то система в порядке, значит неполадки с датчиком.

Как правило, датчик Холла не ремонтируют. Неисправный датчик заменяют новым. Это можно сделать и самостоятельно, нужно только купить прибор с правильными (подходящими вашей машине) параметрами.

1. Снимают трамблер, демонтируют крышку
2. Бегунок тянут вверх
3. Убрав крышку, снимают штекер
4. Выкручивают болты пластины прибора и вакуумного корректора
5. Извлекаем стопорное кольцо через маленькое отверстие
6. Вынимаем корректор и его тягу
7. Разогнуть провода и снять пластину
8. Заменить ее на новую, и пройти весь путь обратно

Пытаться смастерить прибор самостоятельно не имеет смысла. Стоит он копейки, зато, дать гарантию исправной работы всего агрегата может только фирма – производитель. Менять его рекомендуется каждые 100 тыс. пробега

Датчик Холла – контрольное устройство для фиксации изменений магнитного поля при переменных показателях выходного напряжения мотора. Кроме основного предназначения, датчик способствует увеличению мощности агрегата, ускорению работы разных систем. Используется для быстрого запуска АВS, мотора и тахометра.

Датчик холла принцип работы и какова его роль в системе зажигания?

На блоге мы уже рассматривали различные системы зажигания, в частности, бесконтактных, у которых механический прерыватель в трамблёре заменён хитрым датчиком. О нём и поговорим, о датчике Холла, так его называют. Датчик Холла принцип работы его заключается в том, что он дает отсечку в нужной точке для поджига рабочей смеси в цилиндре, но давайте по порядку.

Датчик Холла принцип работы

Как мы видим, наш сегодняшний герой выполняет крайне ответственное задание в системе зажигания, но пока что он остаётся для нас тёмной лошадкой. Исправим данный недостаток. Итак, датчик холла что это и как работает?

Для начала немного истории. Своё название это устройство получило благодаря одному из сотрудников балтиморского университета Э. Холла, который в конце ХIХ века открыл эффект возникновения напряжения на краях полупроводниковой пластины при изменении магнитного поля, в котором она находится.

Другими словами, если специальную пластинку поместить в место, где будет периодически проскакивать магнит или что-либо, что может изменить имеющееся магнитное поле, к примеру, металлический предмет, то на её краях будут появляться импульсы напряжения, а они в свою очередь могут использоваться электроникой в качестве сигналов к действию.

Одно из ключевых преимуществ подобных датчиков – отсутствие каких-либо механически контактирующих элементов, а это значит, что нет износа и, как следствие, продолжительный срок безотказной работы узла.

Надо отметить, что эффект Холла стал массово использоваться в промышленности лишь во второй половине ХХ века, когда полупроводниковые материалы стали доступными.

Своё место датчики Холла нашли и в автомобилях, а если точнее – в двигателях, где их полезные свойства пригодились в системах зажигания.

Устанавливается такое устройство в корпус трамблёра. Внутри него, как мы уже знаем, имеется вал, именуемый в литературе валом прерывателя-распределителя.

В определённом месте на этом валу закреплена магнитопроводящая пластина, имеющая столько сердечников, сколько и цилиндров в силовом агрегате.

Вращаясь синхронно с распредвалом и коленвалом, она в момент прохождения одного из сердечников мимо датчика, возбуждает в нём импульс электрического напряжения, который затем поступает в коммутатор системы зажигания, где используется для управления работой катушки зажигания. Этот импульс является отправной точкой для генерации искры свечи.

Система зажигания сгенерирует искру именно в тот момент, когда необходимо поджечь топливно-воздушную смесь – ни на мгновение раньше, ни на мгновение позже, иначе мотор просто-напросто не сможет нормально работать. Такой вот нехитрый алгоритм.

Как проверить датчик Холла?

Как и любой другой электронный элемент, наш герой тоже может выходить из строя, и узнать об этом мы можем по плохой работе двигателя авто, а именно:

• мотор сложно завести или он вообще отказывается стартовать;
• на холостом ходу заметны перебои или просадки оборотов;
• при движении машина внезапно глохнет;
• на высоких оборотах авто начинает дёргать.

Конечно же, не факт, что эти симптомы связаны именно с датчиком Холла, но, тем не менее, проверить его нужно. Сделать это можно своими силами.

1. Попросите у друзей или где-нибудь на время проверки, переставьте и убедитесь в том, является ли причиной ваших бед именно датчик Холла;
2. Просто замерьте напряжение на выходе, оно должно быть в точке разрыва 0,4 В, а в точке прохода пластины — 11В.;
3. Разобрать трамблер, провод высокого напряжения с надсвечником и свечей положите на корпус автомобиля с гарантией контакта на минус. Включите зажигание и замкните контакты 6 и 3 на панели коммутатора. Если искра на контактах свечи зажигания появится, то ваш датчик вышел из строя.

Но все-таки наиболее простой и примитивный способ – замена датчика на заведомо исправный. На видео ниже, видно как это просто.

Все-таки проверка требует квалифицированного подхода, если вы им не обладаете, не стоит экспериментировать. Надежно и с гарантией успеха лучше обратиться к специалистам и сделать все как положено.

Пожалуй, вот так кратко, датчик Холла принцип работы и его значение вам понятны. Надеюсь, вы почерпнули минимальные полезные знания из этой статьи.

На этом разрешите откланяться и напомнить, читайте свежие и интересные публикации, появляющиеся на блоге, поможет подписка. До скорых встреч!

auto-ru.ru

Принцип работы

Последовательность действия датчиков холла на ВАЗ 2107–21099 сформирована по эффекту Холла. В образовывающемся магнитном поле сенсор считывает импульсы от полного оборота вала трамблёра. Сигналы образовываются благодаря прорезям, которых ровно столько же, сколько и цилиндров. Сам сенсор размещается на опорном щитке распределителя вместе с магнитом.

Энергия приходит на датчик с коммутатора. Также на ДХ есть провода — массы и выходящих импульсов. Обратное напряжение меняется с учётом изменений магнитного поля. При получении импульсов коммутатор подаст электрический ток на катушку, которая увеличивает его и отправляет непосредственно на свечи.

Виды датчиков

С развитием науки технология стала использоваться во многих устройствах. Этому способствовало и то, что всего существует несколько видов датчиков:

1. Цифровые. Предназначены для обнаружения магнитного поля. При достаточно высокой индукции, устройство срабатывает. Это определенная логическая команда, которая определяется как «один» такой сигнал означает – поле присутствует. При низкой чувствительности, слабом магнитном поле, или полном его отсутствии, срабатывает сигнал «ноль».
2. Униполярные. Особый вид, который включается и выключается одним и тем же магнитным полем. Включен прибор или же выключен, зависит от интенсивности магнитного поля.
3. Биполярные. Сложный тип датчика Холла. Его работа основана на взаимодействии с обоими полюсами. К примеру, он включается только южной стороной магнита. Если включение произошло, то этой стороной уже нельзя повлиять. Не поможет изменение плотности магнитных волн или расстояния меду магнитом и проводником. Чтобы отключить его, нужно развернуть  магнит на противоположный полюс и эту сторону поднести к прибору.

Новое в журнале Правовед.ru

Замена датчика холостого хода Рено Логан 1.4 и 1.6: регулировка и чистка, если падают или плавают обороты

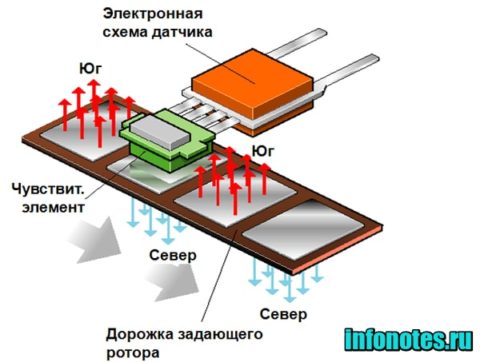

Как работает датчик Холла

По сути, этот прибор изготовлен по типу щелевой конструкции. С одной стороны щели располагается магнит, с другой полупроводник, через который пропускается ток. Так вот на движущиеся электроны действует магнитное поле, которое изменяет их вектор движения.

Но в самом датчике между полупроводником и магнитом установлена металлическая пластина. Весь фокус заключается в том, что если пластину убрать, то на полупроводниковом элементе появляется разность потенциалов. Если металлическую пластину установить заново, то напряжение начнет возникать именно на ней. По сути, это и есть принцип работы датчика Холла.

Но тут возникает вопрос, какое напряжение может возникнуть в такой конструкции, насколько оно большое? Все будет зависеть от нескольких показателей, которые являются частями фот этой формулы:

Uh = (Rh*H*I*sinw)/d

Здесь понятно, что:

• Uh – это само напряжение;
• Rh – это так называемый коэффициент Холла;
• Н – это напряжение, создаваемое магнитным полем;
• I – это величина тока, проходящего по полупроводниковой пластине;
• w – это угол между магнитным полем и проводником, в данном случае он составляет 90º, а sin90º=1;
• d – это толщина пластины.

В этой формуле есть один показатель, который может привести в затруднение, это коэффициент Холла. Надо сказать, что данная величина определяется по таблицам, которые есть в свободном доступе в интернете. У каждого металла или сплава различные значения этого коэффициента. Для примера предложим ознакомиться с некоторыми из них.

• золото – (-0,715 м³/К);
• железо – +5,5;
• алюминий – (-0,22).

Параметры эффекта Холла известны, на их основе и были изготовлены датчики, с помощью которых можно измерять силу тока в проводящем элементе. Кстати, на этом принципе изготавливаются клещи, с помощью которых измеряется сила тока в проводниках без соприкосновения инструмента с проводами. То же самое можно сказать и о приборах, с помощью которых измеряется магнитное поле. Все эти приборы относятся к категории линейных, потому что напряжение, возникающее в проводниковой пластине прямопропорционально параметрам, которые измеряются.

В современной цифровой технике датчики также используются. Их дополняют различными логическими элементами. Датчики такого типа делятся на три группы:

• Униполярные – это когда прибор реагирует только на один полюс, а на другой не реагирует.
• Биполярные – реагирует на два полюса только по-разному. Если поднести к датчику один полюс, он начинает работать и продолжает это делать, если полюс отвести от него. А вот на второй полюс он реагирует совершенно по-другому, прибор будет отключаться.
• Омниполярные – реагирует на оба полюса, то есть, и включаются, и отключаются.

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально

Датчик Холла является основным элементом бесконтактной системы зажигания бензинового двигателя

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит. Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания. Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

Принцип работы элемента Холла: 1 — магнит; 2 — пластинка из полупроводникового материала

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата. Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня. Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

На датчике Холла есть три контакта:

• масса;
• плюс питания (около 6 В);
• связь с коммутатором системы зажигания.

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Датчик Холла на ВАЗ 2107 находится в подкапотном пространстве под крышкой трамблера

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.

Датчик Холла имеет простую схему подключения: сигнал с прибора подается на коммутатор, а затем на катушку зажигания

Сам коммутатор выполняет следующие функции:

• усиливает импульсы до 12 В и передаёт их на катушку зажигания;
• получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Коммутатор предназначен для усиления поступающей на него импульсов от датчика Холла

Зачем нужен и как работает датчик Холла

В устройстве бесконтактной системы зажигания машины ВАЗ 2107 встроен такой элемент, именуемый датчиком Холла. Основополагающим его предназначением является способность выявлять угол расположения коленвала и распредвала силового агрегата. Датчик Холла не ставится на инжекторные модели семерок, ставится только на карбюраторные.

По значению этого прибора происходит подача импульсов напряжения на свечи зажигания. Функционирование этого элемента основывается на повышении напряжения в сечении провода, помещенного в магнитном поле. Элемент подключается тремя клеммами, две из которых обеспечивают подачу питания (плюс и минус), а третий контакт предназначен непосредственно для подачи сигнала. Такое название устройство получило за счет специального эффекта, который был выявлен ученым Холлом. В трамблере на валу расположена пластина, входящая в управление контроллера устройства.

Когда осуществляется работа мотора, то в прорезях происходит поочередная смена металла, а магнит, который находится внутри контроллера, начинает возбуждаться от колебаний магнитного поля. При этом контроллер формирует импульсы напряжения, выдаваемые коммутатором, и поступающие на катушку. Катушка, в свою очередь, осуществляет поднятие напряжения до высокой величины, и транспортирует его поочередно по бронепроводам на свечи зажигания

Зная особенности функционирования, надо разобраться с неисправностями, но перед этим немаловажно отметить, что расположен датчик Холла на ВАЗ 2107 в трамблере под крышкой. Чтобы произвести его замену, понадобится разобрать трамблер

Основные неисправности датчика

Любая деталь на автомобиле рано или поздно начинает давать сбои, и датчик Холла не является исключением, даже несмотря на то, что он имеет простейшую конструкцию. Поломка его выявляются за счет обнаружения следующих дефектов:

• Невозможность завести двигатель.
• Неустойчивая и нестабильная работа мотора.
• Возникновение рывков.
• Двигатель начинает глохнуть.
• Возникновение эффекта детонации.

Если появляются вышеперечисленные признаки, то торопиться менять датчик Холла не стоит, так как подобные явления могут формироваться и по причине других поломок системы зажигания и подачи топлива. Чтобы удостовериться в неисправности устройства, понадобится выполнить его проверку на пригодность.

Особенности проверки

Бесконтактное зажигание БСЗ на ВАЗ 2107 имеет датчик Холла, от исправности которого зависит нормальная работа ДВС. Если имеются подозрения на его неисправность, то надо проверить датчик Холла. Для этого имеются разные способы, на основании которых можно сделать вывод о пригодности элемента.

Для проверки элемента применяются следующие два способа:

1. Самый простой метод проверки — это установить заведомо исправный элемент. Если признаки неисправностей сразу исчезнут, значит, поломка обнаружена правильно, и успешно устранена. Недостаток этого способа в том, что необходимо предварительно приобрести исправный элемент.
2. Мультиметром произвести проверку соответствия напряжения на выходе датчика. На приборе включается режим измерения напряжения, после чего производится замер значения на выходе устройства. Величина должна находиться в пределах от 0,4 до 11 Вольт, и если это не так, то элемент следует заменить.
3. Имитация работы устройства. Схема проверки выглядит следующим образом — клемму элемента следует извлечь из разъема, а после этого включить зажигание. Теперь приступаем к имитации работы датчика Холла, для чего соединяются контакты 3 и 6 вывода коммутатора. Если будет возникать искрение, то элемент подлежит замене.

Применение датчика Холла

Приложения датчиков Холла были представлены в двух категориях для простоты понимания.

• применение аналоговых датчиков Холла;
• применение цифровых датчиков Холла.

Применение аналоговых датчиков Холла

Аналоговые датчики с эффектом Холла используются:

• для измерения постоянного тока в токоизмерительных клещах (также известных как Tong Testers);
• определения скорости вращения колеса для антиблокировочной тормозной системы (ABS);
• устройства управления двигателем для защиты и индикации;
• определения наличия питания;
• зондирования движения;
• измерения скорости потока;
• в качестве датчика давления в мембранном манометре;
• выявления вибрации;
• обнаружения черного металла в детекторах черного металла;
• регулирования напряжения.

Применение цифровых датчиков Холла

Цифровые датчики эффекта Холла используются:

• для определения углового положения коленчатого вала для угла зажигания свечей зажигания;
• выяснения положения автомобильных сидений и ремней безопасности для контроля подушек безопасности;
• беспроводной связи;
• определения давления;
• в качестве сенсора приближения;
• фиксации скорости потока;
• выяснения позиции клапанов;
• контроля положения объектива.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

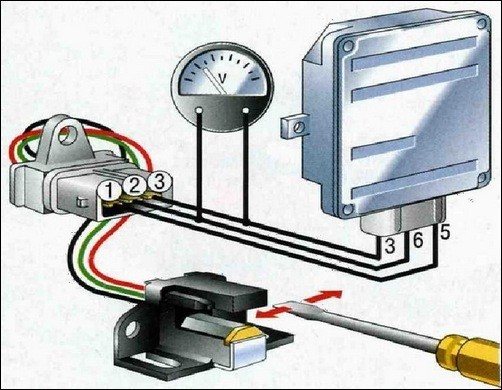

Проверка исправности датчика холла (схема)

• Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
• Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
• Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

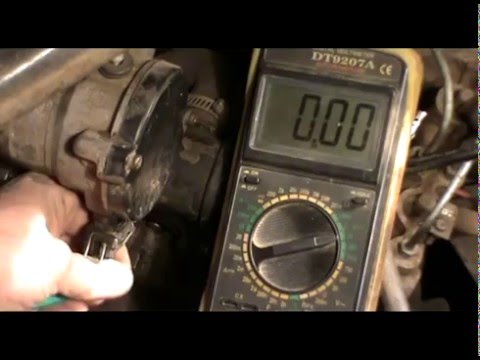

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

• провод, подсоединенный к первой клемме, не трогаем;
• конец с третьей клеммы перекидываем на свободную вторую;
• проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.
