Как работает Торсен

Дифференциал Торсен — это самоблокирующийся червячный дифференциал. Это указывает на то, что автоматическая блокировка дифференциала происходит при разнице крутящих моментов между корпусом механического устройства и приводным валом. Сам дифференциал состоит из ведомой и ведущей червячных шестерен, называемых «полуосевыми» и «сателлитами» соответственно. У червячной шестерни есть особенность: она не вращается от других шестерен, но может вращать другие шестерни. Это свойство допускает частичную блокировку дифференциала.

Принцип работы межосевого червячного дифференциала.

Если колеса автомобиля хорошо прилегают к дорожному покрытию и движутся плавно, крутящий момент между осями будет распределяться в равных пропорциях. При резком увеличении крутящего момента ведущие червячные шестерни пытаются начать движение в обратном направлении. Ведомые шестерни перегружаются, выходные валы блокируются и избыточный крутящий момент двигателя автомобиля передается на другую ось.

Самоблокирующийся червячный дифференциал между колесами активируется, когда одно из колес пробуксовывает. При пробуксовке крутящий момент на одном колесе уменьшается, Торсен блокируется и передает крутящий момент от двигателя автомобиля на другое колесо. Блокировка буксующего колеса также частичная и степень блокировки зависит от того, насколько уменьшилось значение крутящего момента.

Дифференциал Torsen может распределять крутящий момент максимум до отношения 7: 1.

Принцип работы

Для примера рассмотрим принцип работы самого распространенного типа дифференциала – конического. Состоит такой узел из корпуса, шестеренок, закрепленных на полуосях, а также сателлитов.

Устройство симметричного конического дифференциала

Компоновка дифференциала такая – корпус зафиксирован на ведомом шестеренчатом колесе главной передачи. Внутри него на жестко закрепленных осях расположены сателлиты. Полуоси, передающие вращение на колеса, своими концами заходят в корпус. Полуосевые шестеренки имеют постоянное зацепление с шестернями-сателлитами. В общем, все достаточно просто.

Сателлиты имеют две степени движения. Они зафиксированы на осях в корпусе, поэтому и вращаются вместе с ведомым шестеренчатым колесом главной передачи. Также они могут крутиться и вокруг своей оси.

При прямолинейном передвижении колеса ведущей оси испытывают одинаковое сопротивление, поэтому момент делится по полуосям равномерно. Сателлиты в этом случае вращаются лишь с корпусом, а относительно своих осей они неподвижны.

При вхождении в поворот, колесо, движущееся по внутренней стороне, испытывает повышенное сопротивление, по сравнению с внешним. Поскольку жесткой связи между ними нет, то из-за возникшего сопротивления внутреннее колесо замедляется и возникает разница в угловых скоростях на полуосях. Это приводит к тому, что сателлиты начинают крутиться на осях, передавая больший момент на полуось колеса, движущегося по внешней стороне. То есть, благодаря дифференциалу замедление одного колеса приводит к ускорению второго.

Но в функционировании дифференциала есть один существенный недостаток – при потере сопротивления на одном колесе узел весь крутящий момент подаст на него. В результате, при вывешивании одного из ведущих колес или его попадании на скользкий участок, все вращение пойдет на него, второе же колесо остановиться – автомобиль окажется обездвиженным. Для борьбы с этим негативным качеством используются блокировки, которые предотвращают подачу всего крутящего момента только на одну полуось.

Как устроен дифференциал

Проблема буксующего колеса

Обычный («свободный») дифференциал отлично работает, пока ведущие колёса неразрывно связаны с дорогой. Но, когда одно из колёс теряет сцепление (оказывается в воздухе или на льду), то вращается именно это колесо, в то время как другое, стоящее на твёрдой земле, неподвижно. В случае потери сцепления одним из колёс, его сопротивление вращению падает, а раскрутка происходит без существенного увеличения момента сопротивления (трение скольжения в пятне контакта меньше трения покоя и несущественно зависит от скорости пробуксовки). В момент когда колесо начинает проскальзывать, крутящие моменты на колесах не равны друг другу, а обратно пропорциональны сопротивлению вращения колес.

При прямолинейном движении автомобиля сателлиты относительно собственной оси не вращаются. Но каждый, подобно равноплечему рычагу, делит крутящий момент ведомой шестерни главной передачи поровну между шестернями полуосей.
Когда автомобиль движется по криволинейной траектории, внутреннее по отношению к центру описываемой автомобилем окружности колесо вращается медленней, наружное быстрей — при этом сателлиты вращаются вокруг своей оси, обегая шестерни полуосей. Но принцип деления момента поровну между колесами — сохраняется. Мощность же, подаваемая на колеса, перераспределяется, — ведь она равна произведению крутящего момента на угловую скорость колеса. Если радиус поворота настолько мал, что внутреннее колесо останавливается, тогда внешнее вращается с вдвое большей скоростью, чем при движении автомобиля по прямолинейной траектории. Итак, дифференциал не меняет крутящий момент, но перераспределяет между колесами мощность. Последняя всегда больше на том колесе, которое вращается быстрее.

Предупреждающие

Последними у нас будут предупреждающие индикаторы

На них стоит обратить внимание, поскольку потенциально с их помощью можно предотвратить ряд более серьезных проблем

Здесь основными сигналами считаются следующие:

  • Руль. Если знак желтый, то требуется простая адаптация руля. Если горит красным вместе с восклицательным знаком, тогда у вас проблемы с гидро или электроусилителем;
  • Иммобилайзер. Вариантов несколько, но в любом случае у противоугонной системы есть неполадки. Нужно ее проверить;
  • Ручник. Загорается только при включении ручного (стояночного) тормоза. Но также горит, если есть проблемы с износом колодок, машина фиксирует нехватку тормозной жидкости, либо требуется ее замена. Если ручник электронный, причина может крыться в банальном отказе или ключе датчика;
  • Охлаждающая жидкость. Графически отображается разными способами. Если это красный знак термометра, в системе охлаждения превышена температура. Желтый бачок с волнистой линией внизу сообщает о критически низком уровне жидкости охлаждения. Опять же, нельзя исключать ключ датчика;
  • Стеклоомыватель. В бачке с омывающей жидкостью низкий уровень, либо засорился датчик. На некоторых авто индикатор горит, если жидкость не подходит вашей машине;
  • ASR. Лампа антипробуксовочной системы. Если индикатор горит постоянно, система неисправна;
  • Катализатор. Горит при повышении температуры и сопровождается резким падением мощности;
  • Выхлопные газы. Если он горит, то система очистки выхлопа работает неправильно. Но чаще загорается из-за низкого качества топлива.

Вы должны понимать, что существуют и иные варианты индикаторных значков. Потому считать эту инструкцию как основополагающую для эксплуатации вашего автомобиля нельзя.

Но это основа, от которой можно смело отталкиваться. Потому начните с малого, и постарайтесь постепенно изучать все руководство по эксплуатации, которое приложил к вашей машине автопроизводитель.

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и оставайтесь с нами!

Watch this video on YouTube

Конструктивное исполнение

Все дифференциалы, используемые на авто, построены по единому принципу – на основе планетарной передачи. Но конструктивных исполнений узла – несколько:

  1. Конический
  2. Цилиндрический
  3. Червячный
  4. Кулачковый

Виды конструкций дифференциалов

Во всех их, кроме кулачкового, разница сводится только к форме и конструктивному исполнению шестерен.

В конических и цилиндрических дифференциалах используются шестеренки соответствующей формы.

Более интересны в плане конструкции червячный и кулачковый узлы. В первом варианте используется червячное зацепление между сателлитами и полуосевыми шестеренками. Такие дифференциалы получили общее название Torsen. Примечательно, что разработано несколько видов конструкции Torsen. Вариант Т1 отличается тем, что сателлиты в нем располагаются перпендикулярно оси вращения. Во втором варианте – Т2, сателлиты располагаются уже параллельно полуосям. Существует еще один тип червячного дифференциала – Quaife. В нем, как и Torsen Т2, сателлиты расположены параллельно, а отличие сводится к форме самих шестеренок.

В кулачковом узле шестеренок вообще нет. В них основными рабочими элементами выступают специальные сухари, установленные между двумя звездочками (кулачковыми шайбами) – внутренней и наружной. Из-за особенностей функционирования этот узел является – дифференциалом повышенного трения.

Запчасти и инструменты

Расшифровка индикаторов приборной панели

Автомобильные заводы есть в десятках государств на планете. Хотя единый для всех строгий стандарт на маркировку информационных надписей и знаков отсутствует, производители стараются делать их по возможности одинаковыми. Это помогает понять значение знаков на приборной панели автомобиля даже японского авто, не заглядывая в инструкцию по эксплуатации.

Индикаторы на приборной доске автомобиля

Если обозначение знаков на панели в машине осталось непонятным, некоторые выводы помогает сделать цвет символа. Ведь далеко не каждый индикатор, горящий перед глазами, говорит о серьезной поломке. Большинство – предупредительные. Они просто показывают, что какая-то система включена и работает нормально.

Красные индикаторы

Красный цвет значков на панели автомобиля – это всегда сигнал тревоги. Увидев его, необходимо прекратить движение и принять немедленные меры, иначе возможна серьезная поломка или авария.

Все красные значки можно условно разделить на две категории:

  • критические неисправности, до устранения которых ехать дальше запрещено;
  • важная для водителя информация, требующая срочного вмешательства, но не ведущая к ремонту.

Сигналы первой группы обычно дублируются в самом видном месте перед глазами дополнительным знаком красного треугольника с восклицательным знаком внутри. Сам он не обозначает отдельного дефекта, а служит общим оповещением об опасности.

Ко второй группе относят красные значки на панели авто, говорящие о значимой проблеме, которую нужно устранить, прежде чем ехать дальше:

  • №30 (символ бензоколонки) – уровень топлива ниже отметки резерва;
  • №47 – у машины открыта крышка капота;
  • №64 – не закрыта крышка багажника;
  • №28 – не закрыты двери салона;
  • №21 – не застегнуты ремни безопасности;
  • №37 (буква Р в круге) – затянут стояночный тормоз.

Другие красные символы загораются на приборном щитке, если машина снабжена соответствующей системой или датчиком. Это опасное уменьшение дистанции на дороге (№49), отказ пневмоподвески (№54), блокировка рулевой колонки (№56), требуется электронный ключ (№11), некоторые другие.

Желтые индикаторы

Желтый или оранжевый (реже – белый) цвет имеет обозначение значков на панели автомобиля предупреждающего характера. Эти сигналы не требуют от водителя немедленно прекращать движение и устранять причину, но указывают на наличие какой-то проблемы.

Также такую световую индикацию наносят на кнопки или клавиши, чтобы показывать, что они действуют. Желтых обозначений бывает больше других из-за разнообразия устройств, снабженных индикацией.Вот только самые распространенные из них (встречаются и на отечественных машинах):

  • №5 – включены передние противотуманные фары;
  • №8 – горят задние противотуманки;
  • №57 – работает обогреватель заднего стекла;
  • №19 (восклицательный знак внутри шестеренки) – есть проблемы в коробке передач;
  • №20 – давление в шинах меньше нормы.

Индикатор Чек двигатель

Отдельно стоит желтый значок №59, условно изображающий контуры мотора. Иногда на него наносят надпись CHECK или используют буквенное обозначение CHECK ENGINE. Это сигнал о неисправностях от электронной системы управления двигателем (бортового компьютера). Предупреждает, что есть неполадки, мотор работает в неоптимальном режиме (меньше мощность, больше расход горючего). Требуется диагностика в сервисе.

Зеленые и синие индикаторы

Значение значков на приборной панели автомобиля, которые горят зеленым или синим цветом, – подтверждать нормальную штатную работу систем. Видя их, можно уверенно ехать дальше:

  • №7 – горят фары ближнего света;
  • №4 – режим дальнего света;
  • №15 (лампочка) – «габариты».

Другие сигналы зависят от комплектации машины.

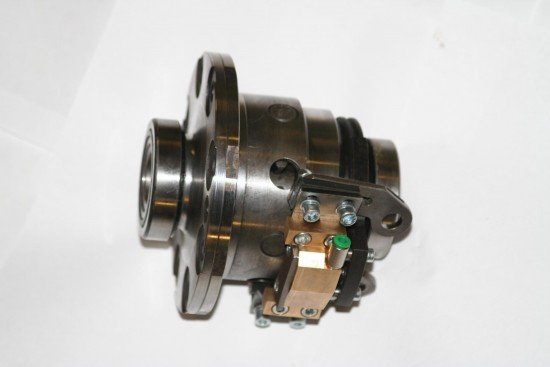

Принудительно блокируемые дифференциалы

Ручная блокировка дифференциала

Дифференциал с принудительной блокировкой

По команде из кабины шестерни дифференциала блокируются, и колёса вращаются синхронно. Таким образом, дифференциал стоит блокировать перед преодолением сложных участков пути (вязкий грунт, препятствия), и затем разблокировать после выезда на обычную дорогу. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях чаще всего не рекомендуется блокировать дифференциал, когда автомобиль движется, желательно включать блокировку на стоянке. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. Обычно производители автомобиля отдельно указывают рекомендованную максимальную скорость движения при заблокированном дифференциале, в случае её превышения возможны поломки трансмиссии. Включенная блокировка, особенно в переднем мосту, отрицательно влияет на управляемость.

Электронное управление дифференциалом

На внедорожниках, снабжённых антипробуксовочной системой (TRC и другие), если одно из колёс буксует, оно подтормаживается рабочим тормозом.

Похожее решение было применено в «Формуле-1» в г. в команде «Макларен»: в повороте внутреннее колесо подтормаживалось рабочим тормозом. Эту систему быстро запретили, однако в Формуле-1 прижилась конструкция фрикционного дифференциала, в котором фрикцион дополнительно управляется компьютером. В году технический регламент был ужесточён; с того же (2002) года и по сей день в Формуле-1 разрешены только дифференциалы простейшего типа.

Преимущество электронного управления в том, что повышается тяга в повороте, и степень блокировки можно настроить в зависимости от предпочтений гонщика. На прямой совсем не теряется мощность двигателя. Недостаток в том, что датчики и исполнительные механизмы обладают некоторой инерцией, и такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

DPS

Основная статья: DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Системы стабилизации

Разберем обозначение знаков системы стабилизации.

При обнаружении неисправностей в функционировании одного из компонентов антипробуксовочная система будет выдавать ошибку на приборной панели.

Индикатор

Расшифровка обозначения

Стабилизирующая система сейчас не работает либо отключена из-за неисправности. Если устройство деактивируется, то обычно это происходит в результате появления лампочки «Чек» на панели. Предназначение системы заключается в выравнивании транспортного средства в случае заноса либо скольжения благодаря тормозной системе, механизму управления подвеской и системе питания
Активировался дифференциал с устройством электронной блокировки. Этот индикатор сообщает о работе антипробуксовочной системы
Требуется диагностика транспортного средства. Речь идет об автомобилях, оборудованных задним приводом
Лампочка сообщает о деактивации устройства интеллектуальной помощи при аварийном торможении. Благодаря этой опции система автоматически включает торможение до момента, пока не случилось ДТП. Некоторые авто поддерживают ручное включение устройства. Если после активации индикатор продолжает гореть, это свидетельствует о неполадках. Возможно, на лазерные контроллеры попала грязь, в результате чего они не работают или же устройства нуждаются в замене
Оповещающий знак. Он сообщает автовладельцу о том, что транспортное средство во время движения начало скользить. Если система стабилизации работоспособна, то произойдет ее автоматическая активация
Случились проблемы в функционировании стабилизационной системы. Устройство отключено либо вышло из строя. На управлении транспортным средством это не отражается, но в экстренных ситуациях на работу системы можно не рассчитывать. Нужно проверять блок управления устройством, все имеющиеся датчики, а также диагностировать проводку. Обычно причина заключается в неработоспособных контроллерах

Канал С дуба на кактус обнародовал видео, в котором рассказывается об обозначениях иконок на щитке.

https://youtube.com/watch?v=qBViROjeqJU

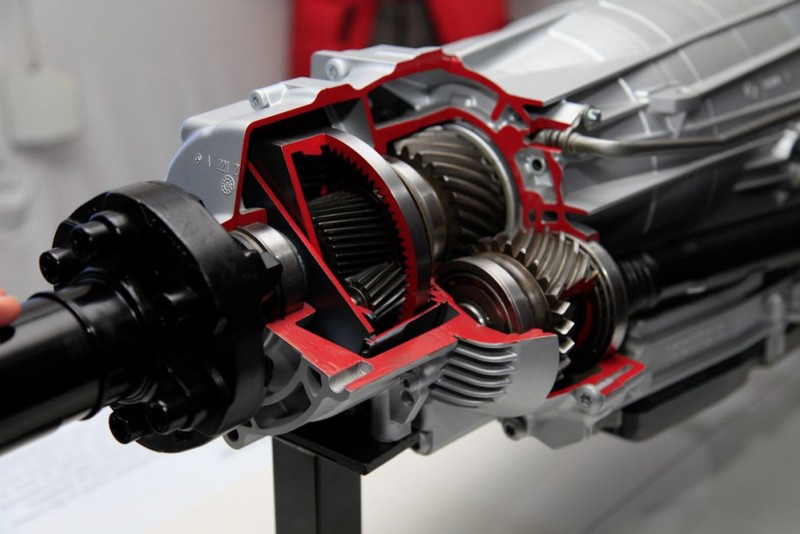

Дифференциал коробки передач

Классификация зубчатых главных передач

По количеству пар зацепления главные передачи подразделяются на одинарные

идвойные . Одинарные главные передачи устанавливаются на легковые автомобили и грузовики, содержат одну пару конических шестерен постоянного зацепления. Двойные главные передачи устанавливают на грузовики, автобусы и тяжелые транспортные машины специального назначения. В двойной главной передачи в постоянно зацеплении находятся две пары шестерен — конических и цилиндрических. Двойная передача способна передать больший крутящий момент, чем одинарная. На трехосных грузовых автомобилях и многоосной транспортной технике применяются проходные главные передачи, в которых крутящий момент передается не только на среднюю ведущую ось, но и на последующую, также ведущую. В абсолютном большинстве легковых автомобилей и двухосных грузовых автомобилей, автобусов, в другой транспортной технике с одной ведущей осью применяются непроходные главные передачи. Получившие наибольшее распространение одинарные главные передачи по типу зацепления подразделяются на:

1. Червячные , в которых крутящий момент передается червяком на червячное колесо. Червячные передачи, в свою очередь, подразделяются на передачи с нижним и верхним расположением червяка. Червячные главные передачи иногда применяются в многоосных транспортных средствах с проходной главной передачей (или с несколькими проходными главными передачами) и в автомобильных вспомогательных лебедках.

В червячных передачах ведомое шестеренчатое колесо имеет однотипное устройство (всегда большого диаметра, который зависит от заложенного в конструкцию редуктора передаточного отношения, всегда выполняется с косыми зубьями). А червяк может иметь различную конструкцию. По форме червяки разделяются на цилиндрические и глобоидные. По направлении линии витка — на левые и правые. По числу канавок резьбы — на однозаходные и многозаходные. По форме резьбовой канавки — на червяки с архимедовым профилем, с конволютным профилем и эвольвентным профилем.

  • 2. Цилиндрические главные передачи, в которых крутящий момент передается парой цилиндрических шестерен — косозубых, прямозубых или шевронных. Цилиндрические главные передачи устанавливаются в переднеприводные автомобили с поперечно расположенным двигателем.
  • 3. Гипоидные (или спироидные) главные передачи, в которых крутящий момент передается парой шестерен с косыми или криволинейными зубьями. Пара шестерен гипоидной передачи либо соосна (встречается реже), либо оси шестерен смещены относительно друг друга — с нижним или верхним смещением. За счет сложной формы зубьев площадь зацепления увеличена, и шестеренчатая пара способна передавать больший крутящий момент, чем шестерни главной передачи других типов. Гипоидные передачи устанавливаются в легковые и грузовые автомобили классической (заднеприводной с передним расположением двигателя) и заднемоторной компоновок.

Двойные главные передачи по типу зацепления подразделяются на

  • 1. Центральные одно и двухступенчатые . В двухступенчатых главных передачах предусмотрено переключение пар шестерен для изменения крутящего момента, передаваемого на ведущие колеса. Такие главные передачи используются на гусеничной и тяжелой транспортной технике специального назначения.
  • 2. Разнесенные главные передачи с колесными или бортовыми редукторами. Такие главные передачи устанавливают на легковые машины (джипы) и грузовые автомобили для увеличения дорожного просвета, на колесные транспортеры военного назначения.

Помимо этого двойные главные передачи подразделяются по типу зацепления пар шестерен на

В автомобилях зубчатые главные передачи выполнены в виде единого агрегата с дифференциалом — механизмом разделения крутящего момента между двумя колесами ведущей оси. В тяжелых мотоциклах с карданной передачей и приводом на заднее колесо дифференциал не применяется. В мотоциклах с боковой коляской и полным приводом (на заднее колесо мотоцикла и на колесо коляски) дифференциал выполнен в виде отдельного механизма. На подобные мотоциклы устанавливают две независимые главные передачи, связанные между собой дифференциалом.

Проблема буксующего колеса

Обычный («свободный») дифференциал отлично работает, пока ведущие колёса неразрывно связаны с дорогой. Но, когда одно из колёс теряет сцепление (оказывается в воздухе или на льду), то вращается именно это колесо, в то время как другое, стоящее на твёрдой земле, неподвижно. В случае потери сцепления одним из колёс, его сопротивление вращению падает, а раскрутка происходит без существенного увеличения момента сопротивления (трение скольжения в пятне контакта меньше трения покоя и несущественно зависит от скорости пробуксовки). В момент когда колесо начинает проскальзывать, крутящие моменты на колесах не равны друг другу, а обратно пропорциональны сопротивлению вращения колес.

При прямолинейном движении автомобиля сателлиты относительно собственной оси не вращаются. Но каждый, подобно равноплечему рычагу, делит крутящий момент ведомой шестерни главной передачи поровну между шестернями полуосей.
Когда автомобиль движется по криволинейной траектории, внутреннее по отношению к центру описываемой автомобилем окружности колесо вращается медленней, наружное быстрей — при этом сателлиты вращаются вокруг своей оси, обегая шестерни полуосей. Но принцип деления момента поровну между колесами — сохраняется. Мощность же, подаваемая на колеса, перераспределяется, — ведь она равна произведению крутящего момента на угловую скорость колеса. Если радиус поворота настолько мал, что внутреннее колесо останавливается, тогда внешнее вращается с вдвое большей скоростью, чем при движении автомобиля по прямолинейной траектории. Итак, дифференциал не меняет крутящий момент, но перераспределяет между колесами мощность. Последняя всегда больше на том колесе, которое вращается быстрее.

Разновидности дифференциалов

Дифференциалы могут быть симметричными и не симметричными, а так же свободными или с возможностью блокировки.

Примечание Дифференциал, распределяющий тягу от двигателя поровну между колесами или между осями, называется симметричным. Если же дифференциал межосевой (делит тягу от двигателя в полноприводном автомобиле между передней и задней осью), он может быть несимметричным, то есть на одну из осей передавать меньше тяги, чем на другую.

Если симметричное распределение не всегда играет на руку управляемости или проходимости автомобиля, значит эту проблему необходимо решить. Есть два пути:

1. Установить в главную передачу дифференциал с возможностью его блокировки.

Так появились дифференциалы с блокировкой. Процесс блокировки может быть отдан на откуп механическому приводу с выведением рычага управления в салон автомобиля или же передан в ведение электроники и может быть автоматическим полностью или же с управлением при помощи контроллеров в салоне автомобиля.

2. Установить дифференциал повышенного трения, который при усложнившихся дорожных ситуациях просто-напросто не позволит всей тяге «уйти» на колесо, потерявшее сцепление с поверхностью.

Принудительно блокируемые дифференциалы

Ручная блокировка дифференциала

Дифференциал с принудительной блокировкой

По команде из кабины шестерни дифференциала блокируются, и колёса вращаются синхронно. Таким образом, дифференциал стоит блокировать перед преодолением сложных участков пути (вязкий грунт, препятствия), и затем разблокировать после выезда на обычную дорогу. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях чаще всего не рекомендуется блокировать дифференциал, когда автомобиль движется, желательно включать блокировку на стоянке. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. Обычно производители автомобиля отдельно указывают рекомендованную максимальную скорость движения при заблокированном дифференциале, в случае её превышения возможны поломки трансмиссии. Включенная блокировка, особенно в переднем мосту, отрицательно влияет на управляемость.

Электронное управление дифференциалом

На внедорожниках, снабжённых антипробуксовочной системой (TRC и другие), если одно из колёс буксует, оно подтормаживается рабочим тормозом.

Похожее решение было применено в «Формуле-1» в г. в команде «Макларен»: в повороте внутреннее колесо подтормаживалось рабочим тормозом. Эту систему быстро запретили, однако в Формуле-1 прижилась конструкция фрикционного дифференциала, в котором фрикцион дополнительно управляется компьютером. В году технический регламент был ужесточён; с того же (2002) года и по сей день в Формуле-1 разрешены только дифференциалы простейшего типа.

Преимущество электронного управления в том, что повышается тяга в повороте, и степень блокировки можно настроить в зависимости от предпочтений гонщика. На прямой совсем не теряется мощность двигателя. Недостаток в том, что датчики и исполнительные механизмы обладают некоторой инерцией, и такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

DPS

Основная статья: DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Подробнее о блокировке дифференциала

Любой межколесный дифференциал имеет существенный недостаток – крутящий момент автоматически подается на колесо, которое вращается сильнее. Из-за этого второе колесо, которое имеет достаточное сцепление с дорогой, теряет тягу. По этой причине такой редуктор не даст возможности самостоятельно выбраться из грязи или сугроба.

Как уже было сказано раньше, проблема решается блокировкой сателлитов. Существует два режима блокировки:

  • Полная блокировка осуществляется благодаря тому, что все элементы редуктора имеют жесткую сцепку. Благодаря этому колесо с наилучшим сцеплением с дорогой получает достаточный крутящий момент;
  • Частичная блокировка возможна благодаря изменению коэффициента блокировки. Когда автомобиль едет по прямой, этот коэффициент равняется 1. Как только в симметричном дифференциале происходит блокировка сателлитов, этот коэффициент меняется на значение от 3 до 5. В этом случае пробуксовывающее колесо продолжает вращаться, но на него поступает уже меньший крутящий момент.

Вот видео о том, зачем блокируют дифференциал:

Зачем блокируют дифференциал на внедорожниках, и что это такое

Watch this video on YouTube

Преимущества и недостатки

Применение дифференциального механизма имеет как преимущества, так и недостатки. К основным плюсам можно отнести следующие.

  • Возможность безопасного и эффективного выполнения поворотов. При отсутствии устройства в конструкции автомобиля транспортное средство пробуксовывало бы на них. Это привело бы к существенному снижению маневренности, а также к значительному повышению нагрузки на трансмиссию и другие узлы машины.
  • Надежность. Устройство способно выдержать существенные нагрузки.

А это – минусы узла.

  • Необходимость блокировки в некоторых условиях передвижения. Уже говорилось, что при пробуксовке дифференциал может почти остановить колесо, сохранившее надежное сцепление с покрытием. Это требует блокировать его в некоторых условиях. К ним можно отнести передвижение по льду, снегу, сложным дорогам.
  • Необходимость следить за состоянием узла. Конструкция испытывает значительные нагрузки во время передвижения транспортного средства. Поэтому со временем ее элементы изнашиваются. Это требует от водителя постоянно следить за их состоянием и менять на новые при сильном износе.

История создания и назначение дифференциала

На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру. Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром.

Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса. Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой. Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда. Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля. Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило. Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.
Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже. В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.

Обслуживание

ТО исправного дифференциала сводится к замене масла в редукторе или раздатке. Никаких регулировочных или иных сервисных операций не предусмотрено, только ремонт при износе и поломках. На самоблоках иногда потребуется восстановить величину предварительного натяга подбором пакета пружинных шайб.

Обычно все дифференциалы повышенного трения требуют применения специального масла типа LSD (Limited Slip), но сейчас лучшие универсальные масла уже обладают подобными свойствами, о чём указано на этикетке.

В любом случае, лучше руководствоваться инструкцией изготовителя конкретного изделия.
