Как научиться читать схемы электрические для чайников

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические обозначения линий проводок и токопроводов

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

• большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
• продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование	Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Характерные особенности оборудования

На начало 2019 года рынок автомобильного проекционного оборудования представлен очень широко — предлагаются универсальные проекторы с навигатором или без, подходящие для интеграции в машины многих автомобильных брендов. Объем проецируемой на стекло информации пользователь может настроить самостоятельно.

Стоимость современной проекционной электроники адекватная – авто-проектор доступен любому поклоннику технических новинок для приобретения и установки на свой автомобиль, в том числе на машины отечественного автопрома (например, ВАЗ), но с наличием бортового компьютера. Особым спросом пользуются проекционные приборы со встроенным навигатором. Некоторые модели таких гаджетов работают совместно со смартфоном, используя для этого беспроводное Bluetooth-соединение. При этом мобильное устройство может быть как на базе Android, так и iOs. Для совместной работы приборов необходимо будет на телефон установить специальное приложение, которое позволит выводить на ветровое стекло расстояние до поворота, указатели направления и другие подсказки.

Основные обозначения

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь	Обозначение
Резистор	R
Конденсатор	C
Катушка индуктивности	L
Полупроводник	V
Предохранитель	F
Элемент питания	G

Источников питания

Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.

Проводов и их соединений

Проводники обозначаются тонкими горизонтальными или вертикальными линиями. Допускается отклонение на прямой или тупой угол. Если провода пересекаются, то место соединения выделяется точкой.

Общего провода

Чтобы упростить начертание и чтение ПС, употребляется обозначение общего провода. Оно представляет собой перевернутую букву «Т». Ее вертикальная перекладина соединена со всеми проводами, которые подсоединены в точку с отрицательным потенциалом.

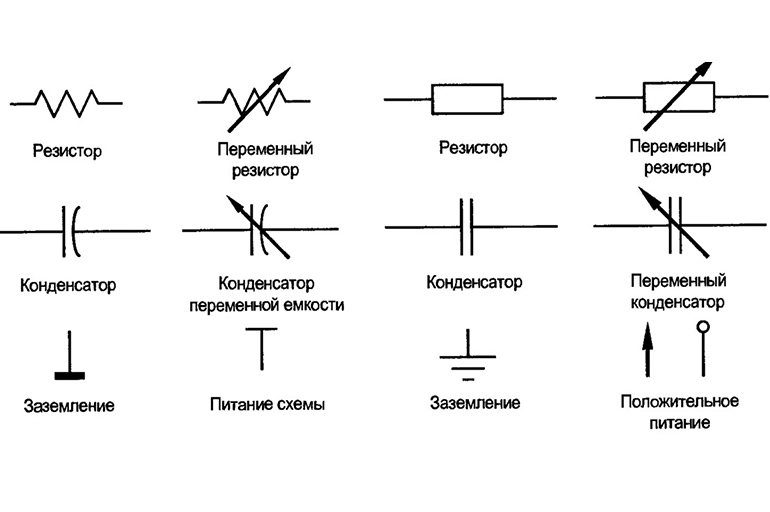

Радиодеталей

Для каждой радиодетали предусмотрено свое обозначение, утвержденное ГОСТом или другими стандартами. Благодаря этому достигается единообразие оформления.

Резисторы

Мощность сопротивлений обозначается в соответствии с таблицей:

Символ	Мощность
2 косые черты	0,125 Вт
1 косая черта	0,25 Вт
Длинная горизонтальная черта	0,5 Вт
1 вертикальная черта	1 Вт
2 вертикальные черты	2 Вт
Римская цифра «5»	5 Вт

Символ резистора — сплошной прямоугольник.

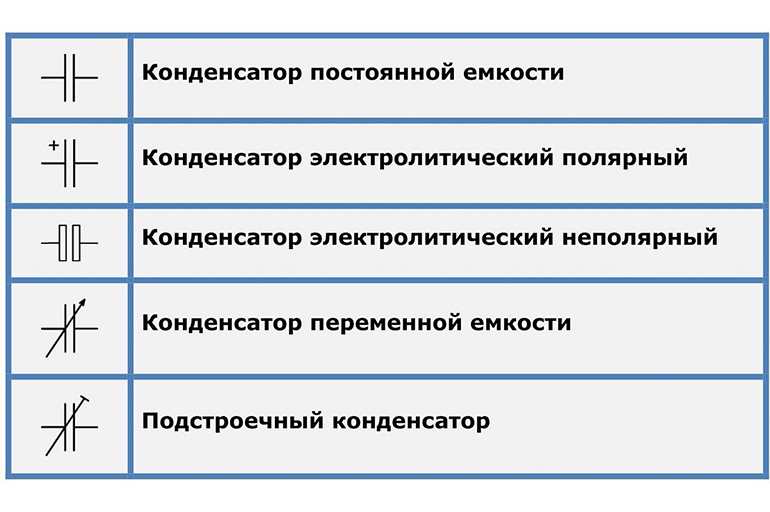

Конденсаторы

Эти элементы обозначаются как 2 параллельные короткие линии, к которым подводятся проводники. Если емкость регулируется, то указанный символ перечеркивается по диагонали стрелкой. Подстроечные конденсаторы отличаются тем, что их обозначение пересекается молоточком, а также указываются номиналы.

Диоды

Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. В зависимости от разновидности полупроводника, символ дополняется вспомогательными метками.

Чтение схем

Зависит от их построения и целей использования. Протекание тока в электрических цепях начинается и заканчивается в источнике питания. Если это источник постоянного тока, то от плюса к минусу, если переменного, то от фазного провода к нулевому или между фазами. Начинать читать можно как от источника питания так и от нагрузки. Силовая схема от источника читается так:

1. При включении автомата 2-QF, сетевое напряжение подключается к разомкнутым контактам контактора 2-КМ.
2. При отсутствии перегрева, контакт теплового реле 2-KK замкнут.
3. После отрабатывания релейной части, включается катушка контактора 2-КМ.
4. Контактор 2-КМ притягивается и своими контактами через тепловое реле подаёт питание на электродвигатель 2-W.

В обратном порядке схемы часто читают при поиске неисправностей. Например, у нас не включается двигатель.

1. Проверяем наличие напряжения на двигателе 2-W. Напряжения нет.
2. Проверяем тепловое реле 2-КК. Тепловое реле в норме, его контакты замкнуты.
3. Проверяем, включен ли контактор 2-КМ. Контактор отключен.

С того места можно начинать поиск причин отключения контактора. Это может быть либо отключение автомата 2-QF, либо отключение катушки 2-КМ, которая включается релейной схемой. Таким образом, чтение электрических чертежей напоминает чтение книг, по пути протекания тока от элемента к элементу .

Релейная часть выглядит несколько сложнее, но если рассматривать её по частям и так же, двигаясь последовательно, шаг за шагом, то нетрудно понять логику её работы. Сложные схемы всегда состоят из нескольких отдельных функциональных узлов. Разобравшись с отдельными фрагментами и связями между ними, складывается полная картина работы всей схемы.

К примеру, в данной схеме есть узел опробования световой сигнализации. Он состоит из кнопки 2-SB4 и диодов, подключенных к сигнальным лампам HL. Кнопка подключена к «+» источника питания 24В 2-GB нормально разомкнутым контактом. Все лампы постоянно подключены к «-» источника питания. При нажатии кнопки, цепь замыкается через контакт 2-SB4, диоды, лампы. В результате чего все 4 лампы загораются. Таким образом визуально определяется их исправность. При отпускании кнопки цепь разрывается, лампы гаснут.

Аналогичным образом работает узел опробования звуковой сигнализации 2-HA1, 2-НА2 кнопкой 2-SB5. Несмотря на то, что эти узлы находятся на одном чертеже и связаны с другими частями, они являются отдельно функционирующими законченными цепями.

Основная схема управления собирает цепочки реле схода ленты, аварийного останова, готовности и после выдержки времени, определяемом реле времени 2-КТ, реле 2-К7 своим контактом включает силовой контактор 2-КМ, который запускает двигатель 2-W.

Знание графических обозначений, как алфавит для чтения книг, является основным условием чтения схем. Но одного только алфавита для чтения недостаточно, нужно уметь связывать буквы в слова, а слова в смысл. Понимание работы принципиальной схемы невозможно без понимания принципа работы устройств, из которых она собрана. Так, если человек не представляет, как работает электромагнитное реле или таймер, он не сможет понять, что произойдёт при подаче напряжения в ту или иную часть схемы. Таким образом, схемотехника неразрывно связана с изучением материальной части электрического оборудования.

О чем могут говорить шумы под капотом

1. Шипящие звуки

   Шипение под капотом встречается наиболее часто. Такие звуки связаны с утечкой охлаждающей жидкости. При попадании антифриза на горячие детали подкапотного пространства происходит испарение «охлаждайки». Могут появляться подобные шумы под капотом и после остановки двигателя, если есть места утечки на патрубках, которые расширились при нагревании. После остановки мотора жидкость перестает циркулировать по системе охлаждения и интенсивнее протекает через расширившиеся дефекты трубок. Чем сильнее протекание антифриза, тем больше образуется пара.

   При наличии шипения и пара нужно поднять капот и как можно скорее обнаружить место утечки. Неисправность необходимо устранить, а затем долить антифриз до нужного уровня.

2. Хрустящие звуки

   Если шум под капотом напоминает хруст, скорее всего, вам предстоит ремонт КПП (как правило, такие звуки появляются после износа шестеренок) или замена деталей сцепления. Своевременное техническое обслуживание и периодическая диагностика авто значительно снижают вероятность таких неисправностей. При появлении хруста под капотом не затягивайте с обращением в автосервис.

3. Визжание

   Вначале может наблюдаться редкое повизгивание в районе мотора, но если этот симптом оставить без внимания, то вскоре под капотом может проявиться сильный визг. Как правило, такие звуки возникают на повышенных оборотах ДВС. Их причиной чаще всего является изношенный ролик натяжителя серворемня. Если вы знаете, как заменить ремень генератора и механизм натяжения и нужные детали есть у вас в наличии, то не откладывайте эту процедуру. Если же у вас нет возможности самостоятельно выполнить замену – обратитесь в автосервис.

4. Вой

   Чаще всего данная ситуация возникает у машин с задним приводом. Происходит такое при сильном износе дифференциала в механизме. По статистике, многие владельцы осведомлены о подобных проблемах, но не воспринимают их всерьез, что заканчивается более крупными неполадками.

5. Постоянное клацанье

   На российских дорогах обязательно встретишь много неровностей, ям или выбоин. Клацанье возникает в момент езды по таким поверхностям, что не всегда относится к дефектам. Однако если при езде по ровной дороге вы продолжаете слышать такие звуки, стоит скорее добраться до СТО. Причины неисправности могут быть разными, но чаще всего это износ наконечников рулевой тяги, амортизаторов, стабилизаторов или шаровых опор.

6. «Рычание»

   Подобный рычащий звук характерен при поломках насоса ГУР. Современные производители используют данный механизм в своих моделях не так часто. Обязательно обратитесь в автосервис, поскольку данная проблема грозит серьезными последствиями на трассе.

7. Треск

   Треск обычно встречается у автомобилей с передними ведущими колесами. Его проще всего услышать при вождении на невысокой скорости, когда совершается поворот с выворачиванием рулевого колеса до максимального уровня. Если во время такого маневра вы услышали непонятный треск, скорее всего, требуется поменять ШРУСы. Именно эта деталь осуществляет передачу вращения между осями.

8. Хлопки и свист в подкапотном пространстве

   Опасный звук, услышав который, необходимо срочно прекратить движение транспортного средства. Это говорит о том, что неправильно происходит процесс сгорания топлива. Такая неисправность приводит к серьезным поломкам в двигателе автомобиля. Возникающее повышенное давление начинает разрушать мотор, поэтому, услышав такие звуки, срочно обратитесь в СТО.

   Если подобная неисправность настигла вас в дороге, попробуйте заменить весь бензин в системе на более качественный. Проверьте, как работает двигатель, если звуки пропали, то вполне вероятно, что после агрегат будет нормально функционировать, значит, все обошлось. Если же манипуляции не произвели должного эффекта, придется вызывать эвакуатор или просить проезжающих водителей отбуксировать машину в автосервис. Передвигаться на таком авто ни в коем случае нельзя.

9. Стук, дребезжание работающего мотора

   Возникновение дребезжащих звуков может иметь две причины. Они появляются из-за значительного износа или поломки некоторых деталей силового агрегата (подшипников, поршней и прочего). В этом случае пользоваться транспортным средством нельзя.

   Причина дребезжания и стуков может скрываться и в пониженном уровне масла в моторе. Если он действительно ниже нормы, необходимо долить масло незамедлительно. После такой процедуры проверьте, не исчез ли шум. Если все хорошо, можете двигаться дальше, не забывая периодически останавливаться и проверять уровень масла на щупе. Если смазка быстро исчезает, необходимо выяснить причину, а лучше сразу поехать в автосервис. Специалисты проведут осмотр и выявят неисправность.

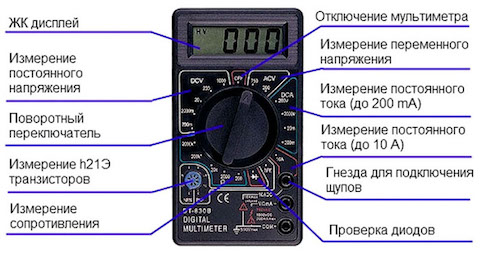

С чего начать изучение основ электротехники

Электротехника для начинающих доступна на многих информационных носителях. Современные средства массовой информации не испытывают дефицита в учебных пособиях по основам электричества. Самоучители по электрике приобретают в сети интернет или книжных магазинах. Уроки электрика новичок может получить в виде бесплатного видеокурса об основах электричества через интернет. Онлайн видео лекции в доступной форме обучают всех желающих основам электричества.

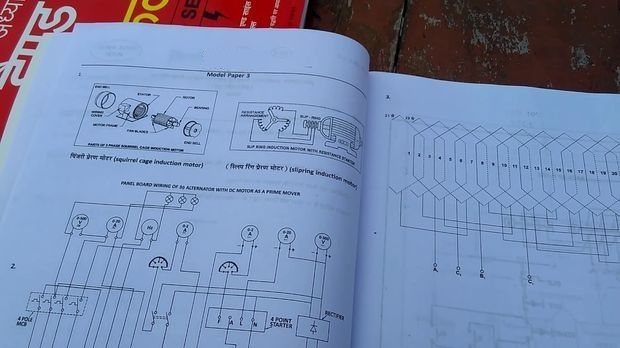

Обратите внимание! Книга, несмотря на доступные видеоресурсы в сети, до сих пор считается самым удобным источником информации. Пользуясь самоучителем по электрике с нуля, не нужно всё время включать ПК. Учебник всегда будет под рукой

Учебник всегда будет под рукой.

Самоучители служат незаменимыми помощниками для того, чтобы отремонтировать электропроводку, починить выключатель, розетку, установить датчик движения и заменить предохранители в бытовых электроприборах.

Назначение каждой электросхемы

Структурная

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Функциональная

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Принципиальная

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная. В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

Монтажная

Эту разновидность электрических схем мы чаще всего используем на сайте, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи. При подключении бытовой техники руководствуются именно монтажной схемой.

Объединенная

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Существует также схема кабельных трасс, которая представляет собой упрощенный план прокладки кабельной линии к распределительным пунктам и трансформаторным подстанциям. Ее назначение аналогично монтажной электросхеме – с помощью данного документа монтажники руководствуются как вести линию от точки А к точке Б.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды и типы электрических схем, а также их назначение и характеристики. Зная условные обозначения и имея под рукой всю нужную документацию совсем не сложно разобраться в том, как работает та или иная установка.

Будет интересно прочитать:

• Виды электрического теплого пола
• Какие бывают кабель каналы
• Программы для черчения схем

схема это:

сущ., ж., употр. сравн. частосхе́мысхе́месхе́мусхе́мойо схе́мемн.схе́мысхе́мсхе́мамсхе́мысхе́мамио схе́махСхемой

Сложная электронная схема.

Схемой

Читать, чертить схемы. | Схема телефонного аппарата. | Описание автомобиля снабжено схемами. | Собрать по схеме модель самолёта.

Схемой

Схема линий метрополитена. | Схема коммуникаций аэропорта.

Схемой

На все случаи жизни готовых схем нет. | Основная схема выполнения задания чётко разделяется на три части. | При покупке квартиры по безналичному расчёту схема оплаты упрощается.

Схемой

Вместо полнокровного романа вышла сухая схема событий.

схемати́чныйприл.схемати́ческийприл.схемати́ческинар.схемати́чнонар.схематизи́роватьглаг., нсв., св.

Толковый словарь русского языка Дмитриева. Д. В. Дмитриев. 2003.

dic.academic.ru

Заголовки, сноски и источники в списке литературы

Нужна помощь в написании работы?

Узнать стоимость

Обратить внимание при работе с текстом в Ворд нужно на то, каким образом создаются заголовки, сноски, а также список используемой литературы. Поэтому приведем еще несколько важных правил, прописанных разными положениями ГОСТ:

1. Заголовки – полужирный шрифт, выравнивание по центру строки. В конце не ставится знак препинания, неуместны также переносы слов.
2. Нумерация страниц – последовательная, начинается со введения цифрой, а завершается на последнем листе приложения. На титульном листе и оглавлении нумерация не ставится, но учитывается. Номерной символ может располагаться как внизу по центру строки, так и в нижнем правом углу.
3. Сноски – применимы как автоматические сноски, так и те, что обозначаются круглыми или квадратными скобками. Больше сведений о библиографических ссылках можно узнать из положений ГОСТ Р 0.7.5-2008.
4. Литературный список – автор указывает книги, законодательные материалы, диссертации и стандарты, статьи, учебники и электронные ресурсы в определенной хронологии по правилам, описанным в ГОСТ 7.1-2003.

Каждую главу или раздел проекта студент должен начинать с нового листа. Больше сведений можно получить из методических пособий и положений ГОСТ.

Принципиальная электрическая схема.

На принципиальной схеме сохраняется последовательность и строение структурной схемы, но вместо общих функциональных блоков показывается полный состав элементов устройства (прибора), изображенных в виде условных графических обозначений. Каждая деталь изображена с тем числом выводов, которые имеются у реальных деталей, а соединения между выводами показаны таким образом, чтобы можно было детально проследить все цепи и соединения, и легко понять происходящие процессы и принцип работы прибора.

Для удобства чтения рядом с условным изображением детали указывают ее буквенно-цифровое обозначение, определяющее сведения о детали: функциональное назначение, место расположения и маркировку в схеме. Буквенно-цифровые обозначения указываются в сокращенной форме и состоят из определенного числа букв латинского алфавита и арабских цифр, записанных последовательно, в одну строку и без пробелов.

Буквенное обозначение берется из названия детали и указывается одной или двумя первыми буквами, например, R – резистор, С – конденсатор, VD – диод, VT – транзистор, SA – выключатель, ХР – двухполюсная вилка, EL – лампа осветительная и т.д.

Цифровое обозначение указывает порядковый номер однотипных деталей в схеме, например, R1, R2, R3 и т.д., либо VD10, VD11 и т.д.

Нарисуем принципиальную электрическую схему настольной лампы, а для удобства чтения схемы, на первом этапе, ее основные элементы выделим прямоугольниками зеленого цвета.

Глядя на схему можно сказать, что для питания настольной лампы используется переменное напряжение электрической сети 220 В, которое через штепсельную вилку XР1 и выключатель SA1 подается на лампочку EL1. Что все элементы рассчитаны на рабочее переменное напряжение 220 В, и что работа лампы осуществляется положением контакта выключателя SA1: при замыкании контакта лампочка EL1 загорается, при размыкании — гаснет.

Из схемы видно, что верхний вывод вилки XР1 соединен с левым по схеме выводом контакта выключателя SA1, правый вывод контакта выключателя соединен с верхним выводом лампочки EL1, а нижний вывод лампочки соединен с нижним выводом вилки XР1. Контакт выключателя SA1 показан в разомкнутом состоянии, что соответствует его начальному положению и отключенному состоянию настольной лампы. Электрическая связь между выводами элементов изображена отрезками горизонтальных и вертикальных линий.

И в то же время принципиальная схема нам не дает полного представления о настольной лампе, так как на ней не указаны сведения о конструкции лампы и размерах деталей. Дело в том, что при изучении принципа работы нет необходимости знать, как, например, выполнена лампочка (размер и форма колбы, тип и размер цоколя, сопротивление спирали и т.д.), какую конструкцию имеет выключатель или вилка

Если бы все эти сведения указывались на схеме, они бы только отвлекали внимание на ненужные подробности, не имеющие принципиального значения

Но все же для расширения функциональности на принципиальных схемах указывают некоторую часть конструктивных данных элементов (мощность, тип, способ соединения), потому как в ряде случаев именно она оказывается главным и единственным документом, на который ориентируются при изготовлении, налаживании, обслуживании и ремонте аппаратуры.

Если же сравнивать структурную и принципиальную схемы, то общим для них является порядок расположения элементов и путь прохождения сигнала (в нашем случае электрического тока), который идет слева направо, т.е. в направлении привычном для обычного чтения. Однако на монтажных платах, шасси или панелях реальных устройств элементы могут располагаться иначе, подчиняясь правилам, направленным на сведение к минимуму паразитных связей между отдельными элементами, узлами, блоками. Поэтому расположение элементов внутри реального устройства может не соответствовать принципиальной схеме.

Рассмотренные структурная и принципиальная схемы предназначены в основном для изучения принципа работы, и в зависимости от вида дают наглядное представление о функциональной или элементной структуре. Чтобы иметь представление о конструктивном исполнении настольной лампы, примерном расположении элементов и способах соединения между ними служит схема соединений или монтажная схема.

Схема соединений (монтажная схема).

Схема соединений или монтажная схема создается на основе принципиальной и представляет собой упрощенный конструктивный чертеж, изображающий устройство в одной или нескольких проекциях. На схеме изображают все элементы, входящие в состав устройства, их реальное расположение внутри и снаружи устройства, все электрические связи между элементами. В некоторых случаях монтажной схемой может служить четкая фотография расположения элементов с указанием цифровых и буквенных обозначений.

В процессе изготовления сложных электрических приборов часть соединений между отдельными крупными блоками, узлами, элементами или монтажными платами осуществляются соединительными проводами, которые увязывают в жгуты или пропускают внутри экранирующих рукавов. И если при ремонте или обслуживании такого оборудования не использовать монтажную схему, то в некоторых случаях очень сложно проследить прохождение сигнала по отдельным проводам, осуществляющим связь между узлами и элементами. Иногда даже приходится отпаивать провода с обоих концов жгута и вызванивать их соответствие.

На монтажной схеме элементы изображают в виде условных графических изображений или в виде упрощенных контурных рисунков реальных элементов. Рядом с символами элементов указывают их буквенно-цифровые обозначения согласно принципиальной схеме. Провода и кабели показывают отдельными линиями с указанием «адресов» их внешних подключений, а при необходимости указывают марку, сечение и расцветку проводов, характеристики и наименование внешних цепей (напряжение, частота, вид сигнала и т.п.).

Взглянем на монтажную схему упрощенной настольной лампы. Выключатель SA1 и лампочка EL1 изображены в виде контурных рисунков, а вилка ХР1 в виде графического символа.

Из приведенной схемы видно, что верхний вывод вилки подключен к среднему выводу выключателя, правый вывод выключателя подключен к нижнему выводу лампочки. Боковой вывод лампочки, контактируемый с корпусом цоколя, подключен к нижнему выводу вилки.

Конечно, приведенная схема настольной лампы проста, и по ней трудно показать все моменты построения монтажной схемы, но все же сам принцип построения на ней виден.

Здесь главное понимать, что монтажная схема во всем повторяет принципиальную, и что все детали на монтажной схеме соединяются также, как и на принципиальной. Единственным отличием между схемами может являться расположение и соединение деталей, которые при сборке реального устройства из-за соображений упрощения монтажа или уменьшения влияния одного элемента на другой могут быть разнесены в разные стороны.

Вот мы и рассмотрели три основных вида схем, с которыми Вы будете сталкиваться при конструировании, обслуживании или ремонте радиолюбительских или электрических устройств. И хотя это далеко не весь перечень схем, так как существуют еще функциональные, подключения, общие, схемы расположения, но чтобы разобраться в устройстве или принципе работы радиоэлектронного или электрического прибора рассмотренных трех хватит вполне.

Следующая статья из серии как читать электрические схемы будет посвящена соединительным проводам и линиям электрической связи.
Удачи!

Литература:

1. ГОСТ 2.701-2008 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению.

2. Фролов В.В. Язык радиосхем.

3. Згут М.А. Условные обозначения и радиосхемы.

Сравнение новой BMW 4-серии с BMW 3-cерии Купе | Фото

Как разместить вещи в автомобиле правильно, чтобы они не навредили водителю и пассажирам

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варисторы

Шунт

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор

Оптоэлектронные приборы

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара

Кварцевый резонатор

а) лампа накаливания

б) неоновая лампа

в) люминесцентная лампа

Если Вам проще по видео понять, вот можете посмотреть:
