Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся заводом «Ленкарз» (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Карбюраторы К-126Г отличаются надёжностью и экономичностью

Признаки неисправности карбюратора

Как и любое другое механическое устройство, карбюратор не может безотказно работать постоянно. Причинами тому могут быть:

• засорение жиклёров и каналов;
• износ прокладок или уплотнителей;
• нарушение регулировок систем и механизмов.

К симптомам того, что карбюратор работает в аварийном режиме, можно отнести:

• неустойчивый холостой ход (плавающие обороты);
• невозможность запуска или усложнённый пуск силового агрегата;
• снижение мощности мотора;
• рывки при старте с места, а также провалы при разгоне;
• увеличение расхода горючего;
• детонация.

Естественно, приведённые признаки могут указывать и на другие неполадки в топливной системе или системе зажигания, однако промывка, чистка и регулировка карбюратора ему никоим образом не повредят.

Таблица: основные неисправности карбюратора К-126Г

Признаки	Возможные неисправности
Силовой агрегат не запускается вообще. Наблюдается течь бензина из-под прокладки поплавковой камеры.	Не отрегулирована система пуска двигателя.

Нарушения в работе ускорительного насоса.

Засорён сетчатый фильтр карбюратора.

Нарушена регулировка системы холодного запуска (воздушная заслонка открывается не полностью).

Засорены воздушные жиклёры.

В завершение

Сборка карбюратора

Поплавок должен свободно, без заеданий качаться на своей оси, обеспечивая при этом ход иглы не менее 1,5 мм.

Уровень топлива в поплавковой камере карбюратора должен быть на 18,5—21,5 мм ниже верхней плоскости корпуса и соответствовать меткам на корпусе карбюратора, которые видны через смотровые окна.

Для получения правильного уровня в поплавковой камере допускается подгибать кронштейн поплавка.

Диафрагменный механизм должен быть герметичен. Проверка производится на специальном стенде.

При вакууме 1500—1700 мм вод, ст. допускается пропуск воздуха не более трех пузырьков в секунду.

Крышку диафрагменного механизма и крышку рычажного механизма диафрагменного привода нужно пломбировать.

Ось дросселей должна свободно без заеданий вращаться в подшипниках. Зазоры по окружности между заслонками и корпусами не должны превышать:

— для дроссельных заслонок—0,06 мм;

— для воздушных заслонок — 0,2 мм.

При полностью закрытой воздушной заслонке дроссели заслонки должны открываться на 12° не менее от положения их полного открытия.

Полное включение клапана экономайзера должно быть при полностью открытых дросселях.

Испытание

Собранный карбюратор должен быть проверен на отсутствие подтеканий и высоту уровня топлива в поплавковой камере на приборе модели НИИАТ-355.

При избыточном давлении 0,3— 0,32 кГ/см2 для бензина удельного веса 0,720—0,750 г/см3 уровень топлива в поплавковой камере должен быть 20 ± 1 мм до плоскости разъема карбюратора.

Производительность ускорительного насоса должна быть не менее 10 см3 за 10 ходов поршня.

Проверка полного включения клапана экономайзера производится замером: зазора между планкой и гайкой привода экономайзера, расстояния между верхней плоскостью крышки карбюратора и верхней плоскостью планки.

Зазор между планкой и гайкой штока привода экономайзера при положении верхней плоскости планки на расстоянии 13 ± 0,2 мм от верхней плоскости разъема поплавковой камеры должен быть 3 ± 0,2 мм.

Расстояние между верхней разъемной плоскостью крышки карбюратора и верхней плоскостью планки должно быть 21,5 ± 0,2 мм.

Проверка срабатывания диафрагменного механизма пиевмоцентробежного ограничителя оборотов производится на специальном стенде.

Ограничитель оборотов карбюратора при работе с эталонным датчиком должен обеспечивать автоматическое ограничение числа оборотов коленчатого вала двигателя при его работе с воздушным фильтром в пределах:

— по скоростной характеристике — 3200—3400 об/мин;

— на холостом ходу — 3450—3550 об/мин.

Все карбюраторы, выходящие из ремонта, должны быть проверены на двигателе с целью определения их основных рабочих качеств, обеспечивающих:

— легкость пуска двигателя;

— устойчивую работу двигателя на малых оборотах холостого хода;

— отсутствие провалов в работе.

Минимально устойчивые обороты коленчатого вала двигателя при работе на холостом ходу должны быть в пределах 400— 500 об/мин.

При проверке работы двигателя на различных режимах (с нагрузкой и без нагрузки) карбюратор должен обеспечивать плавный без провалов переход с одного режима работы двигателя на другой.

Регулировка карбюратора

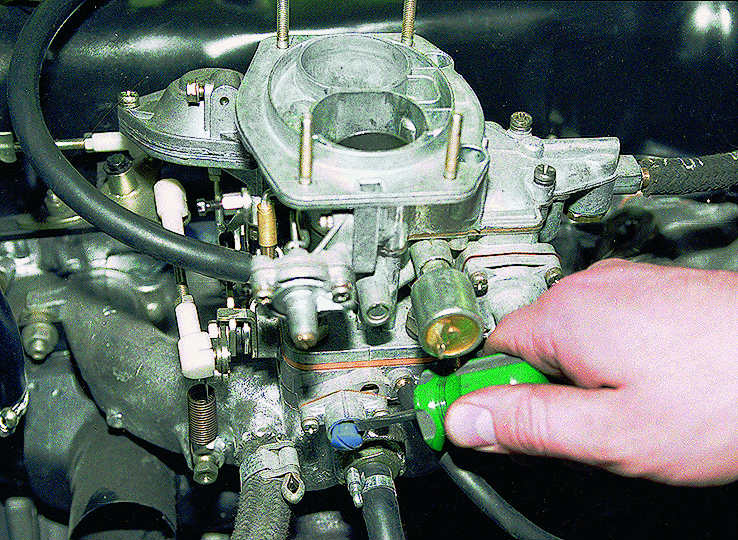

Регулировку холостого хода выполняют упорным винтом 1 (рис. 3), ограничивающим закрытие дросселей, и двумя винтами 2, 2, изменяющими состав рабочей смеси, на хорошо прогретом двигателе и при исправной системе зажигания.

Особое внимание должно быть уделено исправности свечей зажигания и правильности зазора в их электродах. При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно

При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно.

Начиная регулировку, следует завернуть винты 2 до отказа, а затем отвернуть на два оборота каждый.

Пустить двигатель и установить винтом 1 такое наименьшее открытие дросселей, при котором двигатель работает вполне устойчиво.

Затем обеднять смесь одним из винтов 2, завертывая его при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с перебоями.

После этого обогащают смесь, вывернув винт 2 на ½ оборота. Проделать те же операции со вторым винтом 2.

Отрегулировав состав смеси, попробовать уменьшить число оборотов холостого хода, вывертывая упорный винт 1 дросселей, после чего снова обеднять смесь обоими винтами поочередно, как указано выше.

Для проверки регулировки холостого хода резко нажать на педаль управления дросселями и резко отпустить ее.

Если двигатель остановится, то число оборотов необходимо увеличить винтом упора дросселей.

Правильно отрегулированный двигатель должен устойчиво работать при 475 — 525 об/мин.

Регулировка

Карбюратор К126Б (также и карбюратор К135) имеет несколько регулировок:

• холостого хода;
• уровня бензина в поплавковой камере;
• хода поршенька насоса-ускорителя;
• момент включения системы экономайзера.

Только одна регулировка производится без разборки самого карбюратора – это работа двигателя на холостом ходу. Такую процедуру и выполняют чаще всего, ее может выполнить любой водитель. Остальные регулировки лучше доверить специалистам, но часто находятся умельцы, которые делают любые настройки своими руками. Для правильной регулировки ХХ двигатель должен быть технически исправен, работать без перебоев должны все цилиндры.

Регулировка холостого хода:

• на заглушенном моторе завернуть винты качества обеих камер до конца, затем каждый открутить приблизительно на 3 оборота;
• запустить двигатель и прогреть до рабочего состояния;
• винтом количества выставить количество оборотов ХХ приблизительно 600. Тахометра в автомобиле ГАЗ 53 нет, поэтому обороты устанавливаются на слух – они не должны быть слишком низкими или высокими;
• закручиваем один из винтов качества да момента, пока не появятся перебои в работе ДВС, в дальнейшем отводим винт назад приблизительно на одну восьмую оборота (до устойчивой работы мотора);
• тоже проделываем со второй камерой;
• винтом количества устанавливаем нужное число оборотов;
• при необходимости винтом качества поднимаем обороты, если двигатель при сбросе педали газа глохнет.

По каким причинам получают штрафные балы

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

Вид карбюратора без крышки: 1 шток экономайзера; 2 планка привода эхономайзера и ускорителя; 3 — поршень ускорителя; 4 — главные воздушные жиклеры; 5 — тотивоподводящий винт ускорительного насоса; 6 — винты «качества»; 7 — винт «количества»

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи

Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из них работает на 4 цилиндра. Дроссельная заслонка снабжена приводом сразу на обе камеры, поэтому топливо дозируется синхронно на все цилиндры. Для рационального расхода топлива на разных режимах двигателя в карбюраторе предусмотрено несколько систем для регулирования состава топливной смеси (ТС).

Так выглядит установленный на ГАЗ 53 карбюратор

На ГАЗ-53 установлен карбюратор марки К-135. На карбюраторе установлена сбалансированная поплавковая камера. Он способен одновременно открывать дроссельные заслонки.

Карбюратор изначально имел марку К126Б, последующая его модификация К135 (К135М). Принципиально модели почти ничем не отличаются, только изменились схема регулирования устройства, и на последних выпусках убрали из поплавковой камеры удобное смотровое окошко. Теперь увидеть уровень бензина стало невозможно.

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

О карбюраторе К-135 (Обзор О возможном вреде ацетона)

Видео может быть особенно интересно всем владельцам Автомобилей с карбюратором К-135. А для остальных, как.

ГАЗ-66. Регулировка ХОЛОСТОГО ХОДА. V-образный двигатель.

Наиль Порошин расскажет и еще раз покажет, что процесс поиска горочки на ХХ применим для любых карбюраторо.

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя газ 53 клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Регулировка карбюратора ГАЗ-53

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из них работает на 4 цилиндра. Дроссельная заслонка снабжена приводом сразу на обе камеры, поэтому топливо дозируется синхронно на все цилиндры. Для рационального расхода топлива на разных режимах двигателя в карбюраторе предусмотрено несколько систем для регулирования состава топливной смеси (ТС).

Так выглядит установленный на ГАЗ 53 карбюратор

Карбюратор изначально имел марку К126Б, последующая его модификация К135 (К135М). Принципиально модели почти ничем не отличаются, только изменились схема регулирования устройства, и на последних выпусках убрали из поплавковой камеры удобное смотровое окошко. Теперь увидеть уровень бензина стало невозможно.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

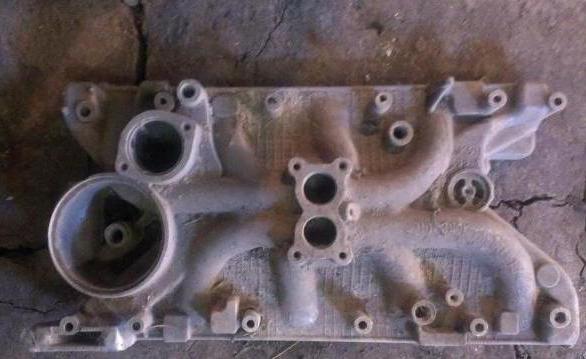

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)

Неправильно выставленный уровень топлива в поплавковой камере карбюратора может послужить причиной многих проблем в работе двигателя автомобиля. Карбюраторы 2108, 21081, 21083 Солекс особенно требовательны к точности проведения этой настройки. При этом правильно выставить уровень топлива в поплавковой камере карбюратора Солекс несложно, при определенной сноровке на все про все уходит не более пяти минут.Каких-либо хитрых инструментов, кроме линейки и тонкого сверла на 2 мм не потребуется.

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

См. «Как снять верхнюю часть — крышку карбюратора Солекс».

— Измеряем расстояние от верхнего края поплавковой камеры до поверхности бензина

Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется.

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое заводом изготовителем – 25 — 26 мм от верхнего края поплавковой камеры карбюратора до поверхности бензина.

Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше 25 — 26 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (его схема дана в другой статье по регулировке уровня топлива на нашем сайте).

Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла  каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.

Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

Еще пять статей на сайте по регулировке карбюратора Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора Солекс

— Регулировка оборотов холостого хода двигателя с карбюратором Солекс

— Регулировка пускового устройства карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора Солекс

— Регулировка привода дроссельной заслонки второй камеры карбюратора Солекс

Настройка

Этот элемент авто достаточно прост по конструкции и не требует большого внимания при правильной эксплуатации. Регулировка карбюратора К 135 включает в себя настройку пускового устройства, контроль уровня топлива в камере и настройку системы холостого хода.

При регулировке устройства пуска необходимо закрыть воздушную заслонку, которая через тягу переведет заслонку газа в пусковое положение. Зазор между заслонкой газа и стенкой камеры должен быть в пределах 1,2 мм. Регулировка устройства заключается в выставлении этого параметра и выполняется при помощи регулировочной планки в приводе заслонок. Легкий запуск холодного двигателя возможен только при указанном зазоре.

Еще одним важным этапом регулировки карбюратора К 135 является выставление уровня топлива в поплавковой камере. Для этого замеряют расстояние между поплавком и плоскостью крышки. Оно должно быть 40 мм. Замер осуществляется на снятой крышке в перевернутом состоянии. Регулировка расстояния производится изгибанием язычка привода иглы клапана. При этом он не должен иметь повреждений и вмятин. Окончательный контроль уровня топлива производится на установленном карбюраторе.

Как Правильно Отрегулировать Карбюратор Газ 53

Регулировка карбюратора ГАЗ-53

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из них работает на 4 цилиндра. Дроссельная заслонка снабжена приводом сразу на обе камеры, поэтому топливо дозируется синхронно на все цилиндры. Для рационального расхода топлива на разных режимах двигателя в карбюраторе предусмотрено несколько систем для регулирования состава топливной смеси (ТС).

Так выглядит установленный на ГАЗ 53 карбюратор

Карбюратор изначально имел марку К126Б, последующая его модификация К135 (К135М). Принципиально модели почти ничем не отличаются, только изменились схема регулирования устройства, и на последних выпусках убрали из поплавковой камеры удобное смотровое окошко. Теперь увидеть уровень бензина стало невозможно.

Типы смесителей

По устройству смесители ГБО 2 поколения для инжектора делятся два вида:

• потоковые
• кольцевые с отверстиями или щелевые (внешние/внутренние)

Поточный и щелевой смесители (в гофру) Так как инжекторные моторы оснащены дополнительными датчиками на впуске, а второе поколение газовой системы имеет склонность к обратным хлопкам, для защиты впускного тракта смесители бывают со встроенным антихлопком.

Основные схемы для карбюратора:

• миксер на крышку корпуса
• проставка перед дроссельным блоком
• врезки в область больших диффузоров

Принцип работы для всех способов поступления газа един. За счет работы двигателя, в системе впуска происходит понижение давления (разрежение), при этом массы воздуха увлекают за собой газовое топливо. Чем сильнее ДВС засасывает воздух, тем больше газа поступает в камеры сгорания.

Конструкция миксера выполнена в виде диффузора, что способствует смешиванию топлива с воздухом.

ГБО на карбюратор разных типов установки

1. Михаил (стаж 18 лет) «Установка ГБО на карбюратор типа Солекс возможна только с помощью врезки. Есть смеситель, который устанавливается на карбюратор сверху, но лучше конечно же врезка штуцера. Штуцер располагается непосредственно над заслонкой, благодаря чему редуктор мгновенно реагирует на изменение разряжения, улучшается динамика хода.»

2. Алексей (стаж более 10 лет) «Безусловно врезка газовых штуцеров лучше. Приготовление смеси в ГБО 2 поколения на карбюратор происходит во впускном коллекторе, а не над дросселями. При врезке сохраняется хорошая работа подсоса. Штуцера врезают так, чтобы они выступали в диффузор на несколько мм, до его центра вкручивать не стоит. Врезку делают отдельно в каждую камеру.»

3. Олег (стаж 11 лет) «При установке ГБО на карбюратор типа ОЗОН проще сделать проставку между карбюратором и коллектором, чем делать врезку. Из собственного опыта: на Солекс лучше врезка, на ОЗОН – установка нижнего смесителя. При установке проставки есть риск того, что может повестись карбюратор, но и при врезке со временем срезается резьба.»

4. Андрей (стаж 15 лет) «Следует понимать, что проставка может быть между подачей воздуха и карбюратором (не рекомендуется), а может быть правильная – между карбюратором и всасывающим коллектором. Если найти проставку второго типа не получилось, лучше для ГБО на карбюраторный двигатель врезка. В одну или две камеры – решается индивидуально. Например, на девятках с проставкой двигатель работает хуже, чем с врезкой, а вот на шестерках наоборот.»

5. Александр (стаж более 25 лет) «Врезка может быть в карбюратор, а может в коллектор, проставка тоже ставится по-разному, смотря какая машина. Цена ГБО на карбюратор в данном случае не изменится, но без индивидуального подхода никак».

Вывод один: перед тем, как купить ГБО на карбюратор, спросите специалистов, а может ли оно вообще быть установлено на ваш автомобиль. Именно поэтому эксперты рекомендуют покупать и устанавливать ГБО у одной компании. KOSTA GAS, официальный дистрибьютор итальянских комплектов PRIDE by AEB в Украине, предлагает диагностику и настройку ГБО 2-6 поколений, а также комплексный анализ возможности установки с подбором нужной комплектации именно под ваш автомобиль. На нашем профильном СТО представлены такие марки ГБО, как PRIDE by AEB, Prins, Atiker, Alfatronic, Hana, Tomasetto, OMVL, OMB и другие.

Мы уверены, вас заинтересуют наши цены: установка ГБО на авто в Харькове 4-го поколения в бюджетной комплектации составляет всего 375 евро!

KOSTA GAS – мы совершенствуем свой профессионализм с каждым днем, чтобы гарантировать вам 100% качество работы!

Ремонт

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса

Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

В любом автомобиле каждая деталь имеет важное значение и выполняет предназначенную ей роль. Такие функции есть и карбюратора

Являясь прибором для дозировки топлива и приготовления горючей смеси, он подготавливает топливо в цилиндрах к более полному сгоранию. Вся подготовка обычно заключается в том, что жидкое топливо распыляется на мелкие капли и испаряется, перемешиваясь с воздухом.

В машинах марки ГАЗ-53 на двигателях ЗМЗ-53 установлены карбюратор К-126 и К-135. Если сравнивать такие же детали, которыми оснащались в свое время ЗИЛ-130 и Москвич-412, то можно увидеть, что они очень похожи. Разница здесь очевидна в габаритах и возможностях его регулировки. Именно это и определяет некоторые особенности, которые обладают карбюраторы для ГАЗ-53.

Виды карбюраторов К-126

Карбюратор К-126 — устройство и способы регулировки
