Автомобильный катализатор: описание,устройство,принцип работы

Преимущества металлического катализатора

Учитывая, что изделие с основой из металла стоит значительно дороже керамического, достаточно трудно представить, что у него есть много преимуществ, которые смогли бы окупить эту стоимость. Тем не менее, они существуют.

Преимущества металлического катализатора:

• Устойчивость к проблемам с системой зажигания;
• Устойчивость к влаге и резким перепадам температуры;
• Низкая уязвимость при механических повреждениях;
• Длительный срок беспрерывной эксплуатации.

Керамический собрат практически по всем пунктам очень уступает изделию из металла. Несмотря на множество положительных свойств устройства, каждому автолюбителю стоит помнить, что только правильная и грамотная эксплуатация способна сохранить работоспособность всех элементов автомобиля. А это значит, в первую очередь, что необходимо использовать исключительно качественное топливо и расходные материалы.

Извлечение палладия

С целью отделения палладия можно воспользоваться химическими методами, что применяются и к платине. Но в таком случае очень редко в конечном итоге получается чистый металл без каких-либо примесей. С целью добычи подобного вещества иногда используются также гальванический метод или электродуговое нагревание.

Самым же действенным способом, используя который можно получить максимально чистый палладий, является повышение температуры металла до 500 градусов и одновременное его фторирование. В результате проведения такого процесса получается фтористый палладий, при охлаждении до температуры около 100 градусов его расщепляют с использованием минеральной кислоты.

Воспользовавшись подобной технологией, можно получать практически весь палладий, что есть в автомобильных катализаторах.

В современной промышленности существуют и некоторые другие действенные способы добычи драгоценных материалов из отработанных катализаторов. Обычно они дают возможность получать чистые металлы.

Недостатком их является необходимость сразу большого количества катализаторов для переработки, поскольку ради небольшого количества нет смысла начинать процесс. Кроме того, в таком случае существуют немалые материальные затраты на покупку всех необходимых катализаторов.

Последние вопросы

Какой термостат выбрать?

Что делать при выходе из строя катализатора?

Менять. Дилеры отказывают в гарантии на эту деталь, объясняя поломку следствием использования некачественного бензина. Оригинальный катализатор стоит очень дорого. В нем содержатся дорогие драгоценные металлы, влияющие на условия растаможивания. Сервисы по ремонту автомобилей предлагают альтернативные варианты катализатору.

Универсальный катализатор. Непосредственно бочка катализатора. Устанавливается вместо сломанного катализатора.

Пламегаситель (предварительный резонатор). Ставится вместо катализатора. Выравнивает поток выхлопов (не фильтруя!), устраняя громкие звуки, возникающие в отсутствии катализатора.

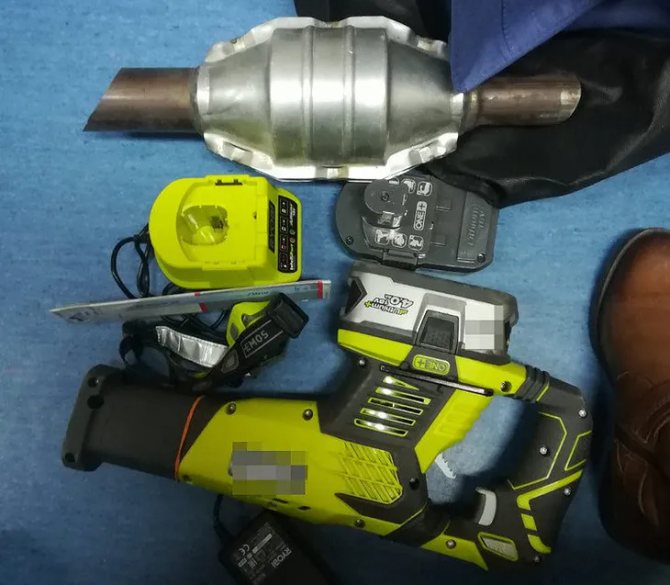

Как происходит кража катализатора

Все занимает несколько минут, не требует больших знаний и специализированных инструментов. В последний год полиция все чаще сообщает о краже катализаторов в нашей стране. Судя по резкому росту краж, многие преступники нащупали настоящую золотую жилу, в буквальном и переносном смысле. Так что надеяться на то, что волна краж пойдет на убыль, не стоит. Эта тенденция, по словам экспертов, только набирает обороты.

Самое плохое, что преступников не отпугивают современные системы безопасности, установленные на современные транспортные средства. Ведь для кражи катализатора вору достаточно залезть под машину и срезать нейтрализатор болгаркой или электропилой. Причем нередко такие кражи происходят прямо среди белого дня в оживленных местах.

Так, в конце прошлого года пресс-служба УМВД России по Приморскому краю сообщала, что были задержаны преступники, подозреваемые в серии краж автомобильных катализаторов.

Оперативная съемка / mvdmedia.ru

В дежурную часть УМВД по городу Владивостоку стали поступать массовые заявления от автовладельцев о краже катализаторов. Большинство накануне кражи слышали на улице звук болгарки. В результате оперативных мероприятий злоумышленники были задержаны и в последующем дали признательные показания. Общая сумма ущерба составила 800 тыс. рублей.

Также в прошлом году в Петербурге был осужден Мухамед Шомахов, которого суд признал виновным в кражах катализаторов с каршеринговых автомобилей. Шомахов с подельником похитили катализаторы с 13 каршеринговых автомобилей. Ущерб составил 1 763 960 рублей.

И число подобных случаев только увеличивается. Особенно это касается внедорожников, с которых срезать катализатор намного легче. В том числе повышенный интерес преступники проявляют к японским автомобилям.

Этапы и технология переработки отработанных катализаторов

Переработка автомобильных катализаторов осуществляется в девять этапов:

1. Извлечение и взвешивание керамической сердцевины. Металлическую оболочку керамического блока разрезают пневматическими ножницами.

2. Первичный анализ состава и количества драгметаллов специальным прибором.

3. Сортировка на категории в зависимости от состава напыления.

4. Подготовка и взвешивание частей нейтрализатора для помола.

5. Помол и гомогенизация (перемешивание) в специальной мельнице до однородной массы.

6. Снятие проб с получившейся массы и их истирание в мелкофракционный порошок.

7. Получение итоговой точной информации о составе пробы и концентрации металлов посредством проведения рентгенофлуоресцентного спектрального анализа.

8. Выдача владельцу подтверждающих бумаг с результатами оценки и экспертизы и оплата стоимости сданной автозапчасти.

9. Отделение драгметаллов и утилизация оставшихся токсичных материалов.

Кусок сломанного каталитического нейтрализатора

Параметры, от которых зависит стоимость сданного на переработку катализатора:

Количество и состав ценных металлов.

Это главный критерий сортировки. С палладием и платиной легче работать, а их содержание в напылении обычно выше, чем содержание родия. Родия обычно мало, а извлекать его тяжело из-за высокой температуры плавления.

Отсутствие или наличие физических повреждений.

Наличие явных физических дефектов снижает стоимость детали. Тип поломки тоже играет свою роль. Если конвертер был залит водой или маслом, его, скорее всего, не примут.

Рабочий объем двигателя.

Чем больше объем мотора, тем больше топливно-воздушной смеси в нем сгорает. Соответственно, токсичных выделений тоже будет больше, поэтому размер конвертера, его масса и количество напыленных ценных металлов увеличиваются пропорционально объему двигателя.

Вид и качество используемого топлива.

Катализаторы устанавливаются и на дизельные, и на бензиновые автомобили. Но чем хуже качество топлива, тем больше токсичных веществ выделяется и оседает в нейтрализаторе. Из-за этого падает его цена на вторичном рынке.

Страна изготовления детали.

Отечественные нейтрализаторы стоят меньше зарубежных из-за более низкого качества изготовления и количества используемых металлов. В России действует экологический стандарт «Евро-3», в то время как ЕС, Япония, США и прочие развитые страны уже приняли экостандарт «Евро-5», выставляющий гораздо более строгие требования к экологичности производимых изделий. Естественно, качество российских автоконвертеров значительно ниже.

Срок эксплуатации детали и год выпуска машины.

Экологические нормы повышаются с каждым годом, поэтому на более новые запчасти производители напыляют больше палладиевых металлов. Чем старее деталь, тем меньше будет ее стоимость.

Стиль вождения и условия эксплуатации транспортного средства.

Чем еще может навредить мастер?

С чего начинается вождение в автошколе

Отзывы владельцев

Можно ли удалить катализатор?

При удалении катализатора его очень часто заменяют на пламегаситель. Последний выравнивает поток выхлопных газов. Его установка рекомендуется для устранения неприятных шумов, которые возникают при удалении катализатора. При этом, если вы выбрали именно удаление, лучше полностью снять устройство и не прибегать к рекомендациям некоторых автомобилистов пробить в нем отверстие. Подобная процедура улучшит ситуацию только на время. В автомобилях, соответствующих экологическим стандартам Евро-3, помимо удаления катализатора необходима перепрошивка электронного блока управления. Ее обновляют до версии, в которой отсутствует каталитический нейтрализатор. Также можно установить эмулятор сигнала кислородного датчика, который избавит от необходимости перепрошивать ЭБУ.

Как определить, что катализатор нуждается в замене

Как правило, катализатор считается вышедшим из строя, если его каталитический слой сгорел в процессе эксплуатации. В автомобилях с современной бортовой системой при поломке нейтрализатора загорается ошибка. Если же автомобиль не новый, то определить приближающийся выход из строя нейтрализатора можно по следующим признакам:

• Тяга на больших оборотах временно или постоянно пропадает.
• Автомобиль стал хуже заводиться «на горячую». По утрам, при этом, мотор долго не заводится.
• Начали пропадать обороты. Например, когда вы давите на газ, а тахометр еле-еле доходит до 2 – 4 тысяч оборотов, но выше стрелка не идет. При этом автомобиль начал потреблять больше топлива.

Эти признаки свидетельствуют о том, что катализатор находится в «полурабочем» состоянии, то есть еще работает, но уже пора менять. А если нейтрализатор вовсе «приказал долго жить», то вы заметите, что машина начала слишком долго заводиться, но даже если мотор и начинает работать, но почти сразу он глохнет. Либо автомобиль и вовсе не заводится. Убедиться что причина в этом случае именно в катализаторе довольно просто: нужно завести мотор и подойти к выхлопной трубе, если выхлопные газы не идут (вы их не чувствуете рукой), значит пришло время менять составную часть выхлопной системы.

Как понять, что он вышел из строя?

В результате оплавления ячеек или разрушения керамики, крошка забивает следующие по ходу движения выхлопных газов «блинчики». Двигателю становится тяжело дышать, он не может выдуть выхлоп.

Из этого вытекают первые признаки выхода из строя катализатора:

1. Двигатель теряет мощность. Многие водители жалуются, что машина перестает ехать, пропадает динамика;
2. На приборной панели выпадает ошибка «Check Engine». При сканировании блока управления мотором это ошибка по второй лямбде;
3. Некоторые отмечают, что при поломке частично или полностью пропадает выхлоп их выхлопной трубы;
4. Увеличивается расход топлива.

Основные симптомы забитого катализатора

Чтобы предотвратить поломку, важно регулярно проводить диагностику автомобиля. Кроме того, существуют конкретные признаки износа катализатора, которые помогут выявить проблему на ранних стадиях:

1. Двигатель заводится с трудом и глохнет после запуска.

1. На приборной панели горит индикатор Check Engine, или, как его еще называют, «чек» двигателя.

1. Выхлопные газы еле-еле выходят из трубы. Этот признак говорит о том, что катализатор серьезно забился.

1. Автомобиль теряет в мощности и динамике, слабо откликается при нажатии на газ, при этом увеличивается расход топлива и моторного масла.

1. Во время холодного пуска двигателя появляется едкий запах, которого раньше не было. Обычно этот признак свидетельствует о разрушении катализатора.

1. При разгоне или перегазовке слышен неприятный металлический звук.

Что делать, если катализатор вышел из строя?

Если признаки сломанного катализатора налицо, использование такой машины чревато негативными последствиями. Лучше заранее решить проблему, пока она не повлекла за собой другие. Существует несколько способов:

1. Попытаться промыть или прочистить устройство. Это может помочь только в случае несильного засорения. Если катализатор оплавлен или разрушен, либо его соты полностью закупорены, этим способом решить проблему не получится.

1. Заменить устройство на новое. Тут есть два нюанса: оригинальная деталь будет стоить очень дорого, а дешевый универсальный катализатор довольно сложно правильно подобрать.

1. Установить пламегаситель вместо катализатора. Правда, для корректной работы электронного блока управления его придется либо перепрошить, либо использовать так называемые обманки.

Попробовали прочистить катализатор, но все симптомы указывают на то, что проблема не решена? Значит, единственный выход — демонтировать устройство, чтобы заменить на новое или установить пламегаситель. Но есть и хорошая новость — неисправную деталь можно выгодно продать.

Персональный опыт

В конце прошлого столетия у меня был опыт работы в одной коммерческой организации, где я занимал должность менеджера автопарка. Был случай, когда начальник, вызвавший меня на ковёр, заявил: Нам нужно продать «ToyotaCarina», поэтому тебе следует съездить на автомобильную мойку и хорошо вымыть мотор, чтобы он блестел.

Естественно, я отправился в назначенное место, где сообщил пожелания моего начальника. Двигатель того автомобиля имел впрысковую систему и был оснащен одной катушкой зажигания, с высоковольтным распределителем. Уже после непосредственной отправки я заметил неисправности в работе мотора. Учитывая, что до основного места работы было не более трёхсот метров, доехать до него я так и не смог. Причина была в постоянном прекращении работы двигателя, который заводясь, начинал издавать непонятные звуки под дном кузова автомобиля. Машина находилась в состоянии постоянной вибрации. В момент, когда я вышел наружу и посмотрел, что происходит с выхлопной системой, я увидел поток чёрной гари, выходящей в тандеме с искрами.

Такое действие недолго продолжалось, вскоре гарь перестала выходить, после чего я открыл капот и соответственно решил оценить состояние распределителя, открыв и его. Что я увидел? – Огромную лужу. Утилизировав жидкость, качественно высушив поверхность, я всё же смог доехать до места работы. Вот теперь вопрос: Как вы думаете, где происходил процесс сгорания топлива?

Дополнения

Навигация по записям

Что делать после удаления катализатора

Итак, вы запланировали удаление катализатора в СПб. Но как быть дальше? Скорее всего, вариант с покупкой новой детали на замену вам не подходит: это дорого, а прослужит она недолго. Учитывая, что в некоторых автомобилях производители устанавливают несколько катализаторов, замена обойдется в круглую сумму, которая сопоставима со стоимостью подержанного автомобиля.

Предлагаем несколько вариантов решения задачи, а вы выбирайте тот, который подходит вам по ресурсозатратам и сложности реализации.

Установить новый катализатор

Это самый простой, но наименее бюджетный способ. Плюс найти новую деталь для некоторых автомобилей сложно и может занять много времени. Все меньше автолюбителей выбирает такой вариант решения проблемы и обращается к альтернативам.

Адаптировать лямбда-зонды

Если вы выбрали удаление катализатора, вам обязательно придется перенастроить лямбда-зонды. В противном случае из-за них на приборной панели будет загораться ошибка Check Engine, а расход топлива ощутимо вырастет, так как мотор будет работать в аварийном режиме. В этом случае просто отключают лямбда-зонд — это похоже на чип тюнинг автомобиля. При этом из блока управления считывается программа и видоизменяется с учетом того, что сделана вырезка катализатора. После этого в авто загружают обновленную прошивку и делают сброс ошибок, чтобы исключить мигание лампочки Check Engine в будущем.

Установить пламегаситель или стронгер

Нужен ли пламегаситель при удалении катализатора? Да, если таким образом вы хотите сэкономить. Пламегаситель представляет собой часть выхлопной системы и работает как первичный глушитель. Он отвечает за разделение потока первичных газов и нормальное функционирование основного резонатора. Стоимость пламегасителя в несколько раз меньше, с его помощью можно немного повысить мощность двигателя и снизить расходы топлива. Это связано с тем, что он создает меньшее сопротивление выхлопным газам, в отличие от катализатора, но прирост мощности будет относительно скромным — всего 5—10 %. Это не те показатели, ради которых стоит избавляться от какой-то детали выхлопной системы принудительно, но приятный бонус для тех, у кого вырез катализатора — вынужденная мера.

Еще одно преимущество, которое получает автовладелец, выражается в снижении требований к качеству топлива. Катализатор острее реагирует на посторонние примеси, чего не скажешь о пламегасителе. Это не повод переходить на менее качественное топливо, а возможность исключить неприятные сюрпризы в виде выхода из строя дорогой детали.

Так как электронная система управления автомобилем запрограммирована на использование катализатора, а не пламегасителя, ей тоже потребуется корректировка. Обычно выбирают более простой способ — ставят обманки на лямбда-зонды.

Интерфейс RS232

Практическое применение катализатора на автомобиле

Любой современный автомобиль с бензиновым и дизельным двигателем оснащается системой очистки токсичных газов — катализаторами.

Устанавливается катализатор непосредственно после приемной трубы или соединяется через разветвленные трубы к головке блока цилиндров и называется такая конструкция катколлектором. Второй способ наиболее чаще стал применяться на автомобилях, так как происходит ускоренный нагрев элементов катализатора. После катализатора на автомобилях, принадлежащих к экологическим нормам Евро-3, Евро-4 и Евро-5 устанавливается датчик кислорода, который выполняет функции диагностические. Иными словами, диагностируемый датчик кислорода выполняет контроль эффективности работы катализатора и в случае превышения норм выхлопа загорается на панели приборов ошибка, сообщающая о критической работе катализатора. В этом случае необходимо проверить параметры работы двигателя и установить причину превышения норм допустимого выхлопа токсичных газов.

Ресурс катализатора составляет ориентировочно от 100000 до 200000 километров пробега, но если двигатель на этом этапе работал без пропусков воспламенения в цилиндрах или их было незначительное число раз, то функционирование достигает и до 500000 км.

Как уберечь катализатор от повреждений и раннего износа?

Для этого необходимо знать причины, вызывающие ранний износ или его повреждение

Прежде всего необходимо обращать внимание к качеству заливаемого в бензобак топлива. В случае некачественного топлива, насыщенного искусственно ферритами, марганцем и другими инородными веществами, включая водяной конденсат, происходит засорение микроканалов, что приводит к противодавлению в выхлопной системе

Обратный отскок выхлопных газов значительно нарушает работу газораспределительного механизма и в силу поступления в впускной тракт горячих отработанных газов усиливает износ поршневой группы и клапанов. Такое явление на некоторых типах автомобилей учитывается и устанавливается специальное устройство, называемое рециркулятором.

В бензиновых двигателях может быть внутренняя система рециркуляции и внешняя. Внутренняя система проектируется таким образом, чтобы выпускной клапан оставался некоторое время открытым в то время, когда уже открылся впускной клапан. Такое положение клапанов называют «перекрытием», обеспечивающей внутреннюю рециркуляцию газов и не требующей дополнительных компонентов. Внешняя работает с дополнительным компонентом, называемым клапан рециркуляции (EGR).

Благодаря системе рециркуляции отработанные газы, попадающие обратно во впускную систему, охлаждаются, что снижает расход топлива и количество вредных веществ, выбрасываемых в атмосферу.

Следующим фактором, влияющим на износ катализатора, является неисправность двигателя. Несбалансированная работа двигателя влечет к изменению топливоподачи. Топливо в значительном количестве начинает поступать в катализатор, забивая микроканалы и эффективность его резко падает. И, наоборот, если в систему поступает слишком мало топлива, бедная смесь, то катализатор начинает сильно греться, вызывая очень высокую температуру (выше 800 градусов), вследствие чего элементы с драгметаллом начинают плавиться. И в том, и в другом случае дорогостоящий катализатор подлежит замене, так как ремонту он не пригоден.

Механические удары также могут быть причиной раннего износа катализатора, так как в образовавшуюся трещину начинает поступать воздух вызывая перегрев и проникновение инородных частиц, забивающих микроканалы, препятствующих прохождению отработанных газов.

Катализатор является частью выхлопной системы двигателя и соответственно его неисправность отражается на работе мотора. В основном неисправность катализатора выражается в его разрушении (на основе керамики) или оплавлении (на металлической основе), а также в засорении микроканалов. Если катализатор начал плохо пропускать отработанные газы, то это отразится на работе двигателя:

• трудный продолжительный запуск;
• заводится и глохнет;
• падает тяговая характеристика;
• увеличивается расход топлива;
• возникает неприятный запах, напоминающий сероводород;
• при разгоне возникают провалы;
• горит аварийная лампа неисправности двигателя.

Автомобильный катализатор: что это

Каталитический нейтрализатор – элемент выхлопной системы мотора, предназначенный для очистки отработанных газов перед их выбросом в атмосферу. Необходимость разработки данного узла автомобильного мотора возникла в 60-х годах прошлого века, когда мировое сообщество озаботилось состоянием экологии на планете. В то время уровень выбросов из выхлопных труб автомобилей не был установлен на законодательном уровне.

Катализатор предназначен для нейтрализации вредных выхлопов автомобиля и является частью выхлопной системы авто

Первые стандарты содержания токсичных продуктов в выбросах автомобилей были введены в 1970-м году. Автопроизводителей обязали оснащать машины устройствами, снижающими объёмы угарного газа и продуктов сгорания углеводородов. С 1975 года каталитический нейтрализатор стал обязательной деталью всех сходящих с конвейера автомобилей.

Производители устанавливают на автомобили три вида катализаторов:

1. Керамические – используют механический способ очистки выхлопных газов. Состоят из керамических пластин, покрытых драгметаллами. Максимальный ресурс работы этого вида – 100 тысяч километров. Однако при плохом качестве топлива его замена требуется уже после 70–80 тысяч километров пробега.
2. Металлические – их начинка состоит из металлических сот, обладающих повышенной упругостью. Конструкция таких деталей надёжная и более прочная, по сравнению с керамическими катализаторами.
3. Спортивные – самые надёжные модели, но при этом имеющие высокую стоимость. Изготовлены из металла, но обладают большей пропускной способностью, нежели два предыдущих варианта.

Из чего состоит и как работает

Основа катализатора – керамические соты

Конструктивно каталитический нейтрализатор представляет собой выполненную в форме сот керамическую подложку, вставленную в металлический корпус и защищённую теплоизоляционными материалами. Мелкие ячейки прибора имеют специальное покрытие – рабочий состав. Покрывающий соты состав – это сплав платины, родия и палладия, драгоценных металлов, стоимость которых превосходит золото как минимум в два раза.

Сотовая конструкция катализатора увеличивает площадь соприкосновения токсичных газов с нейтрализующей их поверхностью. Остатки вредных веществ мгновенно догорают и не попадают в атмосферу.

Катализатор состоит из следующих деталей:

• Корпус с входным и выходным патрубками;
• Керамический блок с пористой структурой;
• Каталитический слой – напыление на ячейках керамического блока;
• Датчик (лямбда-зонд) – прибор, показывающий загрязнённость газов после очистки;
• Металлический кожух – выполняет функцию теплоизоляции и защищает корпус от механических повреждений.

Устройство катализатора в разрезе

Деталь устанавливают после выхлопной трубы двигателя или во фланце выпускного коллектора. Такое расположение необходимо для эффективной работы катализатора, поскольку нейтрализация токсических веществ возможна только при высоких температурах. Работа узла происходит следующим образом:

1. Выхлопные газы по входному патрубку направляются внутрь детали и попадают на керамический блок, заполняя ячейки.
2. Металлы-катализаторы окисляют несгоревшие углеводороды и угарный газ.
3. Восстановительный металл родий нейтрализует оксид азота и превращает его в безвредное вещество.
4. Через выходной патрубок в атмосферу выводится чистый газ.

В момент прогрева двигателя катализатор бездействует, и это является существенным недостатком разработанных на сегодняшний день моделей. Трудность организации правильной работы узла состоит в опасности его перегрева. Если расположить катализатор ближе к двигателю, срок работы резко уменьшится из-за систематического перегрева. Большинство автопроизводителей располагают деталь в области правого переднего колеса, где существует возможность поддержания температуры на оптимальном уровне.

Для чего скупают

Каталитический нейтрализатор – одна из деталей, продолжающих интересовать потребителя даже по окончании срока службы. В интернете всё чаще встречаются объявления о скупке автомобильных катализаторов многочисленными бизнесменами. Причина этому – содержание в детали напыления из драгоценных металлов.

Количество драгметаллов зависит от модели и массы катализатора. В среднем показатели следующие:

• Серебро – от 5,5 до 15 г;
• Палладий – от 0,05 до 4,95 г;
• Платина – от 0,1 до 1 гр.

Отработанные катализаторы скупают из-за содержания в них в малом количестве драгоценных металлов

Извлечение из деталей драгоценных металлов – технологически сложный и невыгодный в домашних условиях процесс. Сделать это можно только в больших объёмах с применением специального оборудования и реагентов.

Сменный универсальный картридж

Для начала предлагаю подумать, а что такое вообще катализатор, какая его основная рабочая часть? Думаете трубы? Конечно же — НЕТ! Рабочая часть, это соты, которые находятся внутри, они делаются либо из керамики, либо из металла – но с добавлением благородных сплавов, таки как платина. Именно такой состав дожигает (или разлагает) большую часть вредных веществ, которые идут от двигателя.

Именно эта часть, то есть «соты» со временем изнашивается, может и оплавится, разрушится, забиться и т.д. То есть она уже не способна очищать газы от двигателя, датчик кислорода (который установлен) за катализатором видит это, и предательски выдает на панели вашего автомобиля Check Engine.

Если включить логику, не нужно менять весь металл и прочие трубы всего глушителя автомобиля, просто нужно заменить эти соты, вот и все.

Конечно, официальный дилер таким заниматься не будет – им же реально нужно содрать с вас побольше денег, а вот другие компании, зачастую из той же Европы, да и Китая, подумали, а почему бы и нет?

Поломки и их признаки

Обычно данный элемент начинает «чудить», когда проходит около 150 тысяч километров. То есть это скорее возрастная проблема машины.

Стандартный и модифицированный

Катализатор состоит из сот, которые разрушаются со временем и не блокируют выход вредоносных выхлопных газов. Давление в системе выхлопа увеличивается, отработанные газы идут обратно в мотор, что приводит к значительному ухудшению его работоспособности. Двигатель буквально задыхается.

Характерные признаки того, что катализатор забился, это:

• Динамика автомобиля существенно и заметно ухудшается;
• Запуск двигателя происходит с проблемами;
• В салоне наблюдается характерный запах серы;
• Двигатель работает нестабильно на холостых оборотах.

Если автомобиль перестает нормально ехать, желательно сразу проверить состояние данного устройства. Увы, в гаражных условиях не всегда это можно сделать, поскольку требуется специальное оборудование, приборы. Но два способа все же имеется.

1. Установить на место лямбда зонда манометр. Включайте в работу мотор и проверяйте давление. Если оно составляет более 0,5 атмосфер, дела плохи.
2. Во втором случае вам потребуется дистанционный пирометр. Если катализатор работает нормально, температура трубы до него будет выше, чем после него. Но при одинаковой температуре это говорит о разрушении сот и нарушении функции гашения пламени.

Второй метод позволяет получить косвенные данные, потому давление проверить нужно обязательно в любом случае. Если обнаружена поломка, катализатор подлежит обязательной замене.

Статья в тему: Расположение всех датчиков на инжекторной ВАЗ 2114

Замена устройства имеет свои особенности в зависимости от того, какой мотор установлен на вашем ВАЗ 2114 — восьмиклапанный или шестнадцатиклапанный.

Другие методы оценки работоспособности нейтрализатора

Проверка на противодавление – еще один метод диагностики без демонтажа. Это наиболее распространенный и простой способ, предполагающий измерение давления выхлопов, последующее сравнение показателей. Задумываясь, как проверить катализатор, нужно подготовить манометр и переходник для подсоединения.

 Тонкости диагностики:

Автомобиль загоняют на яму.
Демонтируется первый датчик кислорода.
Используя переходник, подключают манометр. В качестве переходника выбирают резиновый шланг

Важно обеспечить герметичность соединения.
Запустив мотор, нужно поднять и на протяжении 15 секунд поддерживать обороты на уровне 2 500 – 3 000.
В этот момент изучаются данные манометра.
Проводится сравнение, оценка работоспособности.

При показателях в 0,3 кгс/см2 можно утверждать, что система исправна. Более высокие значения – до 0,35 допускаются в случае доработок, тюнинга мотора, иначе это свидетельствует о неполадках. При данных в 0,5 кгс/см2 отмечаются явные неполадки.

В сервисе используются и другие методики, позволяющие точно выявить неисправность. В распоряжении специалистов имеется специальное оборудование, позволяющее оценить состав выхлопов, выполнить диагностику мотор-тестером, провести сканирование, что дает наиболее точные результаты.

КАК УДАЛИТЬ КАТАЛИЗАТОР?

Вопросы экологии и покупки нового катализатора мы не рассматриваем – 99% автолюбителей просто удаляют его, а не покупают новый, т.к. новый катализатор стоит дорого из-за содержания в нем платины.

Хочется предостеречь от распространенной ошибки при удалении катализатора: всегда удаляйте его полностью, а не пробивайте только отверстие. Кто даст гарантию, что время это отверстие не забьется? После удаления внимательно осмотрите внутренность той емкости, в которой находился катализатор и увидите «прикипевшую» к поверхности металлическую сеточку, одну или несколько. Ее удаляйте тоже.

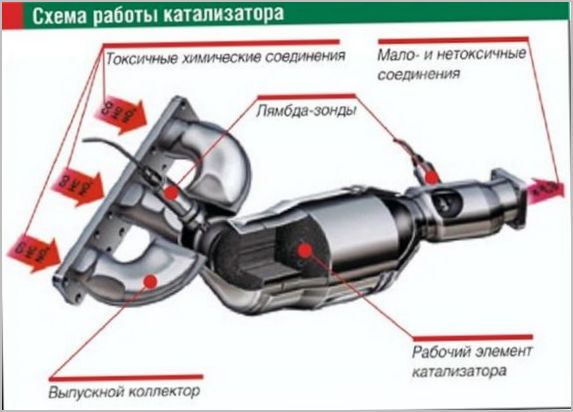

Как работает каталитический нейтрализатор

На практике трехкомпонентный каталитический нейтрализатор работает по следующему принципу:

• Выхлопные газы двигателя достигают керамических блоков, где они проникают в ячейки и полностью заполняют их. Металлы-катализаторы — палладий и платина — запускают реакцию окисления, в которой несгоревшие углеводороды CH превращаются в водяной пар, а монооксид углерода CO — в диоксид углерода.
• Восстановительный металл-катализатор родий, превращает NOx (оксид азота) в нормальный, безвредный азот.
• Очищенные выхлопные газы выбрасываются в атмосферу.

Если автомобиль оснащен дизельным двигателем, рядом с каталитическим нейтрализатором всегда устанавливается сажевый фильтр. Иногда эти два элемента можно объединить в один элемент.

Рабочая температура каталитического нейтрализатора имеет решающее влияние на эффективность нейтрализации токсичных компонентов. Фактическое преобразование начинается только после достижения 300°C. Предполагается, что идеальная температура с точки зрения производительности и срока службы составляет от 400 до 800°C. Ускоренное старение катализатора наблюдается в интервале температур от 800 до 1000°C. Длительная эксплуатация при температурах выше 1000°C отрицательно влияет на каталитический нейтрализатор. Альтернативой высокотемпературной керамике является металлическая матрица из гофрированной фольги. Платина и палладий выступают катализаторами в этой конструкции.

Как проверить, забит ли катализатор?

Диагностика выхлопной системы может производиться водителем самостоятельно или специалистами автосервиса. Наиболее достоверный способ, позволяющий как проверить катализатор, так и устранить его неисправность — это демонтаж и осмотр узла. Однако этот метод самый сложный и трудоемкий: болты крепление прикипают, и резьбовые соединения не всегда удается раскрутить.

Рис. 4 – «Визуальная проверка катализатора»

Если же в процессе проверки из катализатора, снятого с автомобиля, высыпается порошок, то это говорит о его разрушении. Такой узел однозначно подлежит замене. Если дело не дошло до крайности, то убедиться в засорении сот можно посветив фонариком в одни из патрубков. Если с другой стороны вы не увидите света, значит большинство пор непроходимо для светового луча и выхлопных газов.

Рис. 5 – «Проверка катализатора манометром»

Существуют и иные менее трудоемкие методы проверки каталитического нейтрализатора, которые используются на СТО и водителями:

• Пытаемся рукой, одетой в перчатку, закрыть выхлопную трубу при этом двигатель должен работать на холостых оборотах. При исправной системе выпуска отработанных газов сделать это не удастся, вы будете явно чувствовать толчки в руку.
• Измерить давление в выпускном коллекторе при помощи манометра, подсоединенного к штуцеру вместо датчика остаточного кислорода (лямбда зонда) на входе в катализатор. Если данный показатель превысит 0,3 кгс/см2 при частоте оборотов двигателя в 2500 мин-1, значит узел неисправен.
• Точно определить забитый катализатор можно при помощи мотор-тестера. На место одной из свечей устанавливается специальный датчик давления, показания которого выводятся на осциллограф. Специалисту остается лишь оценить работу двигателя на больших оборотах. Давление в выхлопной системе более 2 кгс/см2 прямо говорит о непроходимости наполнителя.

Выбор метода проверки каталитического нейтрализатора остается на усмотрение автовладельца. При этом следует заметить, что наиболее достоверными являются демонтаж и визуальный осмотр узла и диагностика при помощи мотор-тестера.

Рис. 6 – «Проверка катализатор осциллографом мотор-тестера»

В заключение
