Замена подшипника задней ступицы нива 21214

Подшипник генератора: рекомендации по замене

По замене подшипника генератора Нивы Шевроле даются следующие рекомендации:

На первом шаге снимается сам генератор. Сначала ослабляются крепления генератора, потом отпускается болт регулировки. Следующие шаги — это удаление ремня и отсоединение массы от аккумулятора. Речь идет о минусовой клемме. От самого генератора также требуется отсоединить провода. Снимается конструкция через нижнюю часть. Для чего откручивается само крепление.

• После этого мастер приступает к разборке генератора. Первый шаг – снятие шкива. Владельцу потребуется отвертка, чтобы заблокировать ротор. Главное – аккуратный подход к работе. Шкив откручивается соответствующим ключом. Оттянуть защелки потребуется, чтобы снять кожух. Деталь вытягивается на себя. Все соединения с болтами дополнительно обрабатываются. Тогда их будет легче откручивать.
• Следующие шаги – откручивание винтов, снятие регуляторного блока напряжения. От щеток тоже надо на время избавиться. Крышка генератора отсоединяется от стартера, иначе не удастся получить доступ к самим подшипникам. Главное – не повредить обмотку во время такой работы.
• После полной разборки генератора открывается доступ к подшипникам. Остается проверить детали на предмет появившихся дефектов, среди которых – трещины и сколы. Легкое ли вращение у деталей? Есть ли люфт между ними? От износа могут пострадать посадочные места, поэтому их также нужно осмотреть.
• Далее необходимо выбить подшипник из гнезда. Для этого молоточком небольшого размера постукивают по поверхности. Удары должны быть сильными, но аккуратными, иначе результата не добиться. Кусок трубы подходящего размера станет отличной подставкой. Снятие задних подшипников невозможно, если не используется специальный съемник.
• Свойства старых и новых деталей должны оставаться аналогичными. Та же наставка используется при запрессовывании в корпус. Якорь – место установки заднего подшипника.
• При сборке действуют в обратном порядке.

Ниже смотрите видео о том, как разобрать и отремонтировать генератор Нивы.

Замена полуоси подшипника Шевроле Нива

Нива Шевроле относиться к классу внедорожников с полным передним приводом. Это реализовано через установку заднего моста, через который передается крутящий момент к задним колесам. Для этого используется система шестерен и полуосей, которые расположены в мосту.

Одним из элементов, подвергающихся излишней нагрузке, а соответственно и наиболее быстро выходящим из строя является подшипник задней полуоси. Поэтому необходимо произвести вовремя диагностику его состояния и при необходимости произвести замену.

Как это сделать – можно узнать, ознакомившись с данной статьей.

Предназначение подшипника

Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста.

Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо.

Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию  данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник. Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены

Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены.

Устройство подшипника

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

1. внутренний диаметр 40мм
2. внешний диаметр 80мм
3. высота (имеется ввиду толщина изделия) 23мм

Как вовремя заметить неисправность

Если упустить вовремя не обратить внимание на выход данного элемента из строя то прямо во время движения может произойти заклинивание заднего моста, что на большой скорости может привести к непредсказуемым последствиям. Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул. Обычно это проявляется даже на самой низкой скорости

Обычно это проявляется даже на самой низкой скорости

Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул. Обычно это проявляется даже на самой низкой скорости. После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм

После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм.

Замена

Чтобы поменять изношенную деталь необходимо снять колесо, затем открутить тормозной барабан и полуось. Для этого необходимо поднять при помощи домкрата заднюю часть автомобиля.

Снятие полуоси проводиться в несколько этапов:

• При помощи домкрата поднимается мост, чтобы при снятии полуоси из него не вытекало масло.
• Открутив гайки на 17 откручивается полусось
• Если ремонт произволиться вовремя и ось не заклинило, то ее можно выбить при помощи молотка и деревянной доски.

Если на Шевроле Нива установлена антиблокировочная тормозная система, то работа проводится немного в другой последовательности. Разница в стопорном кольце со шлицами, которое наглядно видно при сравнении:

Если на автомобиле установлена система АБС то необходим следующий порядок действий:

• проверяется состояние подшипника
• извлекается сальник
• полуось закрепляется в тиски, после чего при помощи молотка выбивается стопорное кольцо.
• Извлекается подшипник.
• Новый подшипник смазывается и меняется на новый
• Стопорное кольцо для лучшей установки нагревается паяльной лампой и устанавливается на место.
• Полуось запрессовывается на место с помощью трубки.

Во время проведения работы необходимо внимательно осмотреть полуось на наличие трещин и сколов.

Выявляем неисправность на ВАЗ 2123

Как говорят гаражные мастера – “Стук всегда вылезет наружу”. Дожидаться этого не стоит, иначе придется вызывать эвакуатор или ремонтировать узел в полевых условиях. На самом деле диагностировать неисправность легко самостоятельно. Первый признак разрушения подшипника – это повышенный шум, неприятные металлические звуки со стороны ступицы, повышенный нагрев металла в месте его установки.

Точно определить источник шума помогут следующие действия:

• вывешиваем заднее колесо, подняв на домкрате автомобиль;
• начинаем прокручивать руками колесо (КПП в положении нейтраль) — посторонний шум при этом недопустим, вращение должно быть легким без закусывания;
• потяните колесо на себя, люфт в осевом направлении более 1 мм говорит об износе обоймы подшипника и скорой его поломке;
• течь масла из-под резинки сальника полуоси также служит основанием для снятия и разборки узла с последующей дефектовкой.

Не стоит затягивать с ремонтом, если появился хотя бы один из этих признаков. Экономия в этом случае сомнительная, а разрушившийся в движении подшипник может вылиться в дорогостоящий ремонт с заменой всей полуоси в сборе.

Схема подключения сигналов через реле 4 контактное

Руководства и советы по ремонту автомобилей Шевроле

Замена подшипника полуоси Chevrolet Niva своими руками

Автомобиль из класса внедорожников имеет полный привод всех четырех колес. Такой механизм обуславливает наличие заднего моста, который предназначен для передачи крутящего момента от коробки передач к ведущим задним колесам. Вращение колес обеспечивается благодаря наличию шестерней и полуосей в мосту. Полуось соединяется с колесом и приводит его в движение. Но для чего же необходим подшипник полуоси в мосту? Так как тема статьи называется подшипник полуоси, то именно о нем и пойдет далее речь. Рассмотрим подробнее этот механизм в конструкции заднего моста, его назначение, конструкцию (размер, номер и т.д.), неисправности и процесс проведения замены. Для закрепления навыков внизу материала расположено видео, по которому можно наглядно изучить порядок замены. набор для замены

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

• диаметр внутренней обоймы — 40 мм;
• диаметр наружной обоймы — 80 мм;
• ширина обоймы — 23 мм;
• масса — 440г;
• подшипник имеет 9 шариков диаметров 12,7 мм;
• номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей. Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей. Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Как снять ступичный подшипник на ниве

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

• гул во время поворота;
• гул во время обычной езды на загруженном автомобиле;
• гул при езде на пустом автомобиле;
• постоянный гул, нарастающий во время поворотов;
• сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

• в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
• случается, что различные загрязнения и влажность проникают вглубь подшипника;
• это является причиной поломки в 18% случаев;
• также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Симптомы и выявление изношенного ступичного подшипника

Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.

Необходимые инструменты для работы

• Домкрат и подпорки. Для замены переднего подшипника нужно поднимать оба колёса, иначе стабилизатор будет мешать, зажимая элементы подвески;
• Ключ для откручивания колёсных гаек;
• Плоская отвёртка. Чтобы снять защитный колпачок;
• Головка на 27;
• Бородок слесарный. Для расправления буртика ступичной гайки;
• Молоток;
• Гаечные ключи на 10, 17, 19 и 22;
• Зубило и деревянная проставка. Чтобы при выбивании не повредить другие детали;
• Тиски;
• Отрезок трубы для запрессовки стопорных колец подшипника.

Процесс замены подшипника

• Ослабляем гайки на колёсе, где планируется замена и поддомкрачиваем оба колеса оси. Снимаем нужное колёсо;
• Демонтируем суппорт и направляющую. Чтобы не повредить тормозной шланг, подвязываем суппорт к верхнему рычагу проволокой;
• Снявши защитный колпачок, головкой на 27 откручиваем гайку подшипников ступицы и вынимаем конусную втулку;
• При помощи зубила, разгибаем стопорную пластину гаек переднего и заднего крепления рычага. Ключом на 19 отворачиваем переднюю и заднюю гайки крепления рычага. После этого снимаем стопорную пластину;
• Когда рычаг освобождён, его нужно отвести от поворотного кулака, освободив тормозной шланг;
• Отсоединяем шаровые опоры (верхнюю и нижнюю) от рычага;
• Теперь можно снять весь поворотный кулак в сборе, вместе с шаровыми опорами и тормозным диском, вынув его со шлицов шруса;
• Отделяем поворотный кулак от ступицы с тормозными диском. Если детали свободно не разъединяются, то зажимам кулак в тиски и выколоткой из мягкого метали или зубилом, через проставку с дерева, выбиваем ступицу с тормозным диском;
• Далее вытягиваем болты крепления рычага и сбиваем при помощи зубила защитное кольцо;
• Ключом на 10 откручиваем болт, который крепит кожух и снимаем сам кожух;
• Зажимаем кулак в тиски и с помощью плоской отвёртки поддеваем и извлекаем сальник ступичного подшипника. За сальником располагается металлическое кольцо, его тоже извлекаем;

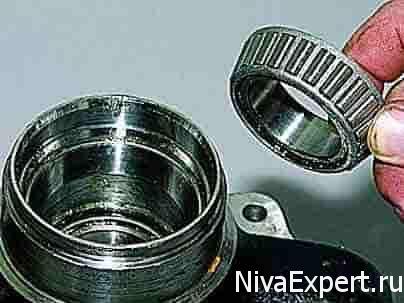

• Следующим этапом вынимаем из колодца внутреннее кольцо наружного подшипника в сборе. Далее также вынимаем сальник, металлическое кольцо и кольцо внутреннего подшипника в сборе;
• При помощи бородка и молотка, выбиваем металлические кольца наружного и внутреннего подшипников. На этом демонтаж считается завершенным.

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами

Перепутать их невозможно. Собираем инструмент и приспособления:

1. Болгарка.
2. Стандартный набор инструментов и отвёрток.
3. Инерционный съёмник полуоси.

Инерционный съемник полуоси.

Новый комплект — сальник, стопорное кольцо и подшипник.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
3. Снимаем колесо и откручиваем винты крепления тормозного барабана.

Выворачиваем болты крепления тормозного барабана к полуоси.

Сбиваем тормозной барабан, используя деревянный брусок.

Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

Снимаем полуось при помощи инерционного съемника.

Доставая полуось, нужно стараться не повредить сальник, если менять его нет желания или необходимости. После этого весь тормозной механизм подвешивается на пружину с помощью проволоки.

Причины и признаки выхода из строя ступицы Шевроле Нива

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Не отремонтированная или не поменянная вовремя ступица может стать причиной серьёзного ДТП, вследствие самозаклинивания колеса при движении авто, или из-за отрыва диска ступицы от вала.

Помимо прочего, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом даёт знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

• небрежная езда по дорогам;
• многократная перегруженность авто;
• езда по песчаному грунту или «грязевые ванны»;
• частое буксование автомобиля;
• агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

Советы по замене ступицы Нивы Шевроле

При разборке передней подвески особое внимание следует обратить на повреждения механизма рычагов (деформирование деталей, разломы и разрывы в металле). Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью.

Осмотрите каналы посадки внутренних и наружных колец, состояния рабочей поверхности роликов подшипника. Коррозия метала в виде борозд или «язв» на металле роликов или колец недопустима.

При извлечении ступицы из посадочного места требуется максимальная осторожность, чтобы случайно не извлечь хвостовик внутреннего шарнира из редукторного преобразователя, иначе это может привести к утечке смазки из моста авто. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами

Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами.

Следом за установкой необходимо произвести регулировку зазора в подшипнике и застопорить гайку ступицы.

Если пришлось менять шаровую опору, то необходимо осуществить развал-схождение колёс.

Замена ступицы Chevrolet Niva выполняется удобнее на подъёмнике. Впрочем, осуществить работу можно и при помощи домкрата, с выполнением всех требуемых мер безопасности.

Чтобы поменять ступицу понадобятся:

• ключи «на 10», «на 13», «на 17», «на 22», «на 30»;
• тиски;
• баллонный ключ для колеса;
• отвёртка;
• съёмник для рулевого наконечника;
• молоток и зубило;
• плоскогубцы;
• смазка Литол 24;
• новая ступица.

Новая оригинальная ступица Шевроле Нива с артикулом 21230310301400 стоит 1460 рублей. Аналог от фирмы Pilenga имеет каталожный номер HBP2123, а его цена — около 1110 рублей.

Цены указаны для Москвы и области на лето 2017 года.

1

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

2

Снимаем колесо. Снимаем декоративный колпак, расконтриваем гайку ступицы.

3

Ключом «на 30» срываем ступичную гайку.

4

Вынимаем из кронштейна резиновый держатель вместе со шлангом.

5

Ключом с головкой «на 17» отворачиваем два болта крепления суппорта, сначала внизу…

6

… затем вверху.

7

Попутно снимаем кожух.

8

Берём плоскую отвёртку и разводим тормозные колодки. Снимаем суппорт.

9

Аккуратно подвешиваем суппорт на проволоке или убираем в сторону так, чтобы он не мешал работе и не болтался на тормозном шланге.

10

Расшплинтовываем гайку пальца наружного шарнира боковой тяги и выворачиваем её.

11

Берём молоток и пытаемся выбить палец шарнира.

12

Если не получается молотком, применяем съёмник.

13

Устанавливаем его и…

14

… выпрессовываем палец шарнира из бобышки поворотного рычага.

16

Ключом «на 22» откручиваем гайку пальца крепления шарнира, сначала вверху…

18

… затем внизу.

19

С помощью молотка выбиваем наконечник шарнира.

20

Вынимаем поворотный кулак в сборе.

21

Используя подходящую оправку, выпрессовываем ступицу из внутренних колец подшипников.

22

Результат поломки ступицы на лицо.

23

Смазываем поверхность крепления тормозного диска, соприкасающуюся со ступицей.

24

Устанавливаем новую ступицу на тормозной диск.

25

Устанавливаем через один и забиваем болты, скрепляющие тормозной диск и ступицу. Закручиваем их.

Электронное реле: схема и принцип работы

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

• неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
• преодоление бродов и попадание влаги внутрь моста;
• износ сальника и попадание масла из заднего редуктора;
• смещение запорного кольца из-за его неправильной установки или брака;
• радиальное биение полуоси (обычно возникает из-за деформации самого вала);
• повреждение посадочных площадок на полуоси или внутри чулка моста;
• установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Порядок замены подшипника передней ступицы

Владельцу Шеви Нивы потребуется обзавестись несколькими видами инструментов, среди которых:

• Пресс;
• Подходящая разновидность смазки;
• Съёмник;
• Съёмник стопорящих колец;
• Оправка для запрессовки;
• Молоток;
• Динамометрический ключ;
• Шестигранная головка размером на 30;
• Отвёртка с плоской поверхностью «минус»;
• Гаечные ключи, имеющие типоразмер 17 и 19.

Процесс замены переднего ступичного подшипника

1. На первом шагу автомобиль располагают на ровной площадке. Лучше всего, если это будет подъемник или яма.

У колёсного диска требуется ослабить гайки и болты, обеспечивающие крепление. Вывешивание производится сначала для передней части.

Проводится замена ступичного подшипника Нивы Шевроле очень просто. Колесный диск вместе с крышкой ступичной гайки должны быть сняты.

На следующем этапе идёт установка противоположного колеса на свое место. Автомобиль опускается при помощи домкрата до тех пор, пока второе колесо не зацепится крепко за опору.

Главный совет – защититься от случайных проворачиваний.

1. Применяя увеличенный рычаг, нужно сорвать ступичную гайку. Далее идет повторное снятие колеса. Пользуясь домкратом, повторно выставляем Ниву в подвешенном положении, подходящем для ремонта.
2. Снятие суппорта тормозной системы – следующий этап. Применяя плоские отвёртки, разводят колодки тормозной системы, затем – выкручивают болты крепления планки. Суппорт и элемент подвески связываются друг с другом проволокой. Это обезопасит тормозной шланг и на него не будет действовать повышенная нагрузка. Также будет защищен нерегулируемый подшипник.
3. Далее снимается тормозной диск. Основное воздействие на него – аккуратное постукивание молотком. Хорошо, если инструмент будет резиновый молоток.
4. Затем из проушины у поворотного кулака выпрессовывают палец с рулевого наконечника. После отсоединения наконечник рекомендуется отвести и закрепить на некотором расстоянии, чтобы он не мешал.

Рекомендуется заранее делать специальную метку на поверхности двух сопрягаемых деталей. Тогда будет проще сохранять рекомендуемое положение.

1. Далее во время замены подшипников переходят к использованию ключа на 17. Главное – правильно извлечь из своего места болты, которыми амортизационная стойка и поворотная цапфа крепятся друг к другу. Два болта, которые соединяют кулак и шаровую опору, откручиваются при помощи другого ключа на 19.
2. Приводную полуось освобождают от ступичной гайки. Затем то же самое проделывают с упорной шайбой.
3. Пресс станет незаменимым помощником во время демонтажа ступицы из поворотного кулака. Если классического инструмента рядом не оказалось – можно использовать другие подручные варианты. Затем необходимо спрессовать деталь съёмником. Упор делается на предусмотренных для этого отверстиях.
4. Сразу несколько операций проводится с помощью подъемника: извлечение двух стопорящих колец из кулака и демонтаж подшипника. Малая шайба съемника упирается во внешнюю обойму, а бОльшая часть – в корпус цапфы.
5. Перед обратной сборкой очищают ступицу и поворотную шайбу. Следующий этап включает монтаж стопорного кольца снаружи. Предварительно для обработки используется подходящий вид смазки. Подшипник запрессовывается в кулак. Потом проводится монтаж внутреннего колеса, к которому присоединяют ступицу. Со ступичными подшипниками работают так же.

Главное во время завинчивания – проследить за отсутствием чрезмерных нагрузок. Иначе запчасть деформируется и раньше времени становится непригодной.

Ниже смотрите видео о том, как заменить передний ступичный подшипник на Ниве.

Предназначение подшипника

Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста. Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо. Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник

Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены.

Регулировка ступичного подшипника Шнивы

Для работы понадобится индикатор и динамометрический ключ.

Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:

• Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
• Надеть на шпильки накидные ключи и закрепить их гайками.
• Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
• Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
• Если ход превышает 0,15 мм, отрегулировать люфт.

Регулировка выполняется следующим образом:

• Расправить поясок гайки.
• Открутить ее накидным ключом.
• Установить новую гайку и затянуть с усилием 2 кгс*м.

• Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
• Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
• Проверить люфт ступицы.
• Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
• Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.

Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:

• Потуже затянуть гайку.
• Провернуть колесо на несколько оборотов.
• Проверить люфт.
• При необходимости немного ослабить или подтянуть гайку.
• Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
• Застопорить поясок гайки.

Видеоинструкция по регулировке ступичного подшипника

Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.

Для работы понадобится:

• Домкрат, баллонный ключ, зубило, молоток.
• Стандартный комплект отверток и ключей.
• Съемник полуоси.
• Газовая (бензиновая) горелка или муфельная печь.
• Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
• Труба диаметром 40-45 мм, длина которой превышает размер полуоси.

Замена подшипников выполняется следующим образом:

• Установить машину на ровную площадку.
• Поставить противооткатные башмаки или кирпичи под передние колеса.
• Поддомкратить машину.
• Снять колесо.
• Подставить упор под задний мост.
• Открутить крепление тормозного барабана.
• Демонтировать деталь.
• Открутить гайки, удерживающие подшипник.
• Нагрузить задний мост, опустив его на подставку.
• Выдернуть полуось при помощи съемника.
• Подвесить тормозной механизм на проволоку.
• Сбить стопорное кольцо, используя зубило, молоток и болгарку.
• Расколоть обоймы подшипника ударами зубила.
• Удалить ржавчину и грязь с посадочной поверхности.
• Поставить новый подшипник на место.
• Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
• Заменить сальник.

Устройство подшипника.

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

• номер
• внутренний и внешний размер
• высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

1. внутренний диаметр 40мм
2. внешний диаметр 80мм
3. высота (имеется ввиду толщина изделия) 23мм

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Разборка узла и демонтаж шарикоподшипника

Автомобиль устанавливаем на ровную площадку или вывешиваем на подъемнике. Обязательно ставят противооткатные упоры, а поднятую сторону машины дополнительно опирают на надежное основание, например, несколько толстых брусков или специальную треногу. Усилия при демонтаже прикладываются большие, и есть риск уронить автомобиль с неустойчивой опоры.

Порядок действий по снятию задней полуоси:

1. Снимаем колесо с неисправной стороны.
2. Откручиваем болты крепления тормозного барабана. Если барабан не снимается руками эти болты можно использовать в качестве съемника, вкрутив в специальные отверстия. Или аккуратно выбиваем молотком через деревянную прокладку.
3. Ступицу удерживает 4 болта крепления на 17, подобраться к которым можно с обратной стороны защитного кожуха тормозного механизма. На этом этапе можно визуально оценить величину осевого зазора в подшипнике.
4. Открутив болты, приподнимаем задний мост так, чтобы масло из редуктора не вытекло через чулок.
5. Выдергиваем полуось ударным съемником или обратным молотком. Можно использовать запаску в качестве инерционного съемника. Для этого накидываем диск и слегка наживляем гайки. Энергичными рывками на себя стаскиваем полуось с места.
6. Достаем полуось вместе с резиновым уплотнителем. Тормозные колодки подвешиваем за проволоку к элементам подвески.

Осматриваем полуось на наличие механических повреждений, не погнута ли она и состояние шлицевых соединений, тогда лучше заменить полуось на новую. В остальных случаях просто заменяют подшипник и сальник.

Цены, транспондер и способы экономии
