Датчик фаз нива 21214 признаки неисправности

Скорости

Датчик скорости Шевроле Нива помогает точно определить с какой скоростью двигается автомобиль. Полученная информация передается на спидометр. Также помимо этого выполняет такие функции как:

• Контролирует расход топлива
• Выводит информацию на приборную панель
• В автомобилях с автоматом входит в систему которая отвечает за управление двигателем.

Если по каким либо причинам он выходит из строя, то дальнейшие движение становится затруднительным. Причинами поломки может быть загрязнение или окисление. В случае если прибор  перестал работать в первую очередь нужно проверить нет ли следующих проблем:

• Окислились контакты
• Произошел обрыв электрической проводки
• Разрушилась изоляция проводов
• Имеются механические повреждения

Диагностику можно произвести как визуально визуально так и при помощи мультиметра. Для этого извлекается датчик после этого к контактам нужно подключить плюс, а минус на массу автомобиля.  Переводим мультиметр в режим измерения мощности и если показывает что напряжение увеличилось то элемент можно считать неисправным.

Что бы его поменять нужно отключить АКБ. Когда автомобиль обесточен находим датчик который расположен на задней крышке раздаточной коробки. Отсоединяем от него клемму и выкручиваем гаечным ключом.

Проверка датчика

Замена

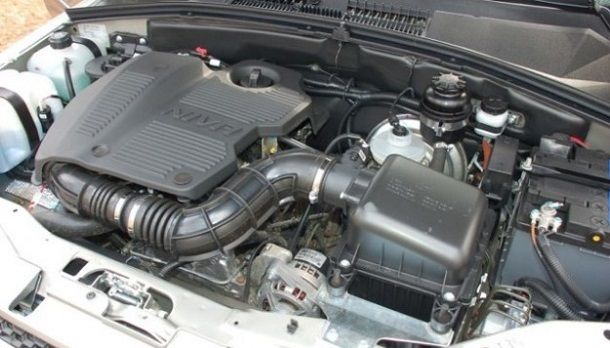

Местоположение датчика распредвала находится недалеко от воздушного фильтра рядом с ГБЦ. На автомобилях ВАЗ он располагается около первого цилиндра.

Для снятия датчика необходимо отсоединить фиксирующую фишку и открутить болт ключом на 10. Также при снятии может быть повреждено уплотнительное кольцо, в таком случае его необходимо заменить и обработать новое кольцо с помощью автомобильного масла. Только после этого производится установка датчика обратно.

Ремонтировать датчик распредвала семейства ВАЗ не имеет особого смысла, поскольку его стоимость в пределах 350 рублей и легче будет приобрести новый и произвести замену. Но оживить старый ДПРВ можно попробовать путем зачистки контактов на фиксирующей фишке. Если проблема не решена, то лучше купить новый. Также некоторые водители меняют датчики распредвала раз в несколько месяцев, что определенно является слишком частой заменой. В таком случае рекомендуется проверить электрику в автомобиле.

Шевроле Нива не включается вентилятор охлаждения

Популярный на территории нашей страны внедорожник Шевроле Нива оборудован высококачественной системой охлаждения, позволяющей постоянно поддерживать оптимальный тепловой режим двигателя. Особенная роль в данном узле принадлежит двум вентиляторам, которые обеспечивают подачу нужного потока воздуха через радиаторную сердцевину.

Если на Шевроле Нива не включается вентилятор охлаждения, от двигателя перестанет отводиться лишнее тепло, что приведет к перегреву мотора. Так как на этой модели автомобиля число вентиляторов охлаждения увеличено, электрическая схема их функционирования стала намного сложнее, чем в классических легковых авто.

Если на Шевроле Нива не включается вентилятор охлаждения, первым делом, нужно проверить состояние предохранителей, отвечающих за работу узла. Предохранители находятся в монтажном блоке под передней панелью, в районе ног переднего пассажира. На этом авто находится два предохранителя, защищающих электрическую цепь электродвигателя вентиляторов.

В монтажном блоке находится три реле, отвечающих за подключение левого вентилятора на большой скорости и правого — на низкой и высокой скорости вращения. Дополнительное реле срабатывает в случае подачи сигнала с клеммы номер 46 контролера ЭСУД на клемму номер 86. В данном случае напряжение на клеммы двигателя вентилятора проходит через резистор.

Если управляющий сигнал отсутствует, можно говорить о вышедшем из строя реле. При этом на Шевроле Нива не включается вентилятор охлаждения с правой стороны

Важно помнить, что тот же управляющий сигнал отвечает за включение в работу левого вентилятора. При этом между клеммами 85 и 86 происходит процесс перемычки

Однако питание электродвигателя вентилятора, установленного слева, осуществляется через отдельный предохранитель.

https://youtube.com/watch?v=Pd5h0vSqP9Y

Вентиляторы охлаждения на Шевроле Нива не включаются и при поломке датчика, определяющего температуру охлаждающей жидкости. По данным этого датчика система понимает, насколько поднялась или понизилась температура охлаждающей жидкости. При этом контроллер определяет, включать или выключать вентиляторы.

Бывает так, что вентиляторы не включаются по причине деформации пластмассовых кожухов деталей. Такое может произойти при слишком высокой температуре в моторном отсеке. В данном случае лопасти вентилятора будут задеваться за кожух, что приведет к перегреву и расплавлению кончиков. При остановке вентиляторов лопасти попросту приварятся к кожуху и при следующем включении не смогут работать.

Заменить эту деталь сравнительно просто. Бортовой компьютер регистрирует такие ошибки, как Р0340, РО342, РО343.

Специалисты-механики даже при исправном датчике советуют каждые 4-5 лет все-таки менять его – такая профилактика убережет вас от поломок и аварий, тем более деталь стоит очень дешево при всей ее важности. Ведь полупроводники внутри датчика плохо реагируют на колебания температуры – вспомните школьный курс физики

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

На Ниве 2123 регулятор холостого хода выполнен в виде маленького электропривода с пружиной и штоком, имеющим окончание в виде иглы, которые заключены в одном корпусе. Крепиться РХХ на корпусе дроссельного узла. Датчик начинает работу во время поворота ключа в замке зажигание. В этот момент шток упирается в специальное отверстие, чтобы считать необходимые шаги, после чего клапан уходит в изначальное положение.

Проверка и снятие Вентиляторов

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

1. Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
2. Демонтировать защитную планку резистора и выкрутить деталь.

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

1. Отключаем все провода
2. Снимаем верхний патрубок
3. Снимаем бампер
4. Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
5. На кожухе радиатора нужно ослабить гайки
6. Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
7. Откручиваем болты, которые крепят блок и извлекаем его

После снятие рекомендуется заменить сразу оба на новые, так как есть вероятность того что пройдет немного времени и из строя выйдет второй элемент и всю работу по замене нужно будет проводить повторно. Можно эту процедуру проделать снизу, но понадобятся специальное оборудование, и нужно будет двигать двигатель на десять сантиметров назад, что является, очень трудоемки.

1. Отсоединяем минусовую клемму от АКБ
2. Снимаем декоративный кожух, чтобы получить доступ к нужному нам элементу
3. Отжимаем колодку, и отсоединяем ее от датчика
4. Откручиваем болт, который крепит деталь к блоку цилиндров
5. Вынимаем деталь из имеющегося отверстия в головке блока
6. Меняем на новый элемент, проделывая все действия в обратном порядке

Рекомендуется каждые пять лет производить замену, даже если он исправен. Работа по замене занимает примерно двадцать минуть, все будет зависеть от того какие у вас технические навыки.

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

• P0340 – отсутствует сигнал определителя положения распредвала;
• P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
• P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
• P0343 – уровень сигнала от измерителя превышает норму;
• P0339 – от датчика поступает прерывистый сигнал.

Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
2. Измерение исходящего тока на управляющем контакте ДПРВ.
3. Проверка работоспособности методом приближения к металлическому предмету.

1. Отсоединяем  минусовую клемму от АКБ
2. Снимаем декоративный кожух, чтобы получить доступ к нужному нам элементу
3. Отжимаем колодку, и отсоединяем ее от датчика
4. Откручиваем болт, который крепит деталь к блоку цилиндров
5. Вынимаем деталь из имеющегося отверстия в головке блока
6. Меняем на новый элемент, проделывая все действия в обратном порядке

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Видео обзор ЗАЗ Chance хэтчбек 5-дв.

Распредвала

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить  замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.

Влияние инновационных стартапов на мировую экономику

Разрешённая скорость

На данный момент разрешённая скорость на упомянутой дороге М11 составляет ровно 110 км/ч. Исключение распространяется лишь на отдельную территорию автомагистрали, которая находится на обходе Вышнего Волочка. Именно данный участок с 258-го по 334-й километр включительно можно разгоняться до 130 км/ч.

Поскольку трасса носит платный характер, то государственные органы за ней внимательно наблюдают, поэтому ям и трещин на дороге там практически нет. Большую часть можно преодолеть с постоянной скоростью 115 км/ч. Кроме того, даже в госкомпании подтвердили, что это лишь первый шаг в запланированной реализации поэтапного увеличения одобрения скорости на дороге М-11.

Уже совсем скоро аналогичный режим будет установлен и на смежном участке с 334-го по 546-й километр трассы «Нева» в Тверской и Новгородской областях. В 2020 году общая численность усовершенствованных путей в России остается весьма скромной, поэтому ещё не все водители успели лично ознакомиться с подобной разновидностью дорог. Такие автомагистрали содержатся в идеальном состоянии, поэтому движение там с указанной скоростью – 100% безопасно.

Что будет, если нарушить скоростной режим

Отдельно необходимо обязательно рассмотреть наказания, которые рискуют получить водители, которые игнорируют ограничения на трассе М11. Так штрафные санкции за превышение скорости на территории России вообще и на рассматриваемой автомагистрали в частности положены всем недобропорядочным владельцам автомобилей.

Сразу следует подчеркнуть, что в некоторых случаях в качестве наказания за быструю езду на участке может использоваться не только административный штраф ГИБДД, но и лишение прав.

В целом штрафы за превышение скорости на М11 напрямую зависят от того, насколько водитель превысил установленную границу скорости. Поэтому при очередной фиксации нарушения сотрудником полиции следует учитывать следующие нормативы:

1. До 20 км/ч – не наказывается, но ограничивается устным предупреждением от представителя порядка.
2. От 20 до 40 км/ч – придётся обязательно заплатить 500 руб.
3. От 40 до 60 км/ч – около 1 -1,5 тыс. руб. за первый раз и почти 2-2,5 тыс. руб. за последующие попытки нарушения.
4. От 60 до 80 км/ч – минимум 2-2,5 тыс. руб. или лишение водительских прав на 4-6 месяцев включительно.
5. От 80 км/ч и более – ровно 5 тыс. руб. или лишение водительских прав на полгода, реже – на год.

Соответственно, легко проследить основную зависимость в сумме и уровня правонарушений: чем больше превышение скорости, тем суровее материальное взыскание. Но на автомагистрали М11 стараются придерживаться правил, поэтому конфликтные ситуации возникают редко.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Как выполнить замену датчика распредвала

• Ключ на «10»;
• Новый контролер;
• Ветошь;
• Крестообразная отвертка;
• Дополнительное освещение опционально.

• Открываем капот;
• Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
• В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
• Извлекаем датчик, заменяем его новым;
• Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Наиболее часто встречающиеся причины отказа датчика фаз у автомобиля семейства ВАЗ с инжекторной системой двигателя.

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзину ЭБУД , который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз

— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка (Check engine)) . В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

0343 Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала– высокий сигнал)

При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».

Датчик фаз и датчик положения распредвала – это один и тот же датчик.

Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

Датчик фаз (8-клап.) и датчик фаз (16-клап.) — Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку: на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ соскочил на зуб.

Вам, так же будет полезна информация : Как самостоятельно заменить д атчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

«>

Как выполнить замену датчика распредвала

Подготовительный этап:

• Ключ на «10»;
• Новый контролер;
• Ветошь;
• Крестообразная отвертка;
• Дополнительное освещение опционально.

Пошаговое руководство:

• Открываем капот;
• Отпускаем металлический хомут – стяжку с резинового патрубка воздуховода. Извлекаем его;
• В верхней части блока находим контролер, снимаем клеммы, отвинчиваем болт на «10»;
• Извлекаем датчик, заменяем его новым;
• Надеваем клеммы, устанавливаем патрубок воздуховода.

Замена контролера завершена. Запускаем двигатель, проверяем исправность оборудования.

Датчик распредвала Chevrolet Niva представляет собой обособленный модуль, изготовленный для отслеживания позиции детали в каждый момент времени. На машине это необходимо для точного определения момента, когда требуется впрыснуть топливную смесь в камеру сгорания, подать напряжение на искрузажигания.Технология помогает значительно сэкономить горючее и повысить эффективность мотора.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Как заменить датчик

Если в результате проведения диагностических мероприятий будет установлена поломка изделия, то потребуется его замена. Установку нового изделия следует осуществлять в такой последовательности:

• Совместить отверстия датчика и блока цилиндров и установить болт крепления.
• Затянуть элемент гаечным ключом.
• Подключить к устройству колодку с проводами.
• Установить защитный кожух.

Далее необходимо подключить аккумуляторную батарею, включить зажигание и завести двигатель. Если причиной неисправности автомобиля являлся датчик распределительного механизма, то с первых секунд будут видны положительные перемены в работе двигателя.

Где расположен датчик распредвала, а также как заменить эту деталь на автомобиле Шевроле Нива подробно объясняется в этой статье. Размер этой детали не так велик, а стоимость редко превышает 400 рублей, поэтому стоит купить такое изделие и возить с собой. Если сразу установить заведомо исправное изделие, то можно не проверять ДПРВ мультиметром, что позволит сэкономить определённое количество времени.

Характеристика и особенности замены регуляторов

На такой продукции отечественной автомобильной промышленности, как УАЗ и Нива, разнообразные датчики нужны для передачи информации на приборную панель. Также некоторые из них выполняют дополнительные функции. И каждый имеет свои особенности демонтажа и установки.

Детонации

Явление детонации представляет собой взрывное сгорание топлива в двигателе из-за калильного зажигания. Внедорожники вроде Нивы страдают от такой проблемы достаточно часто.

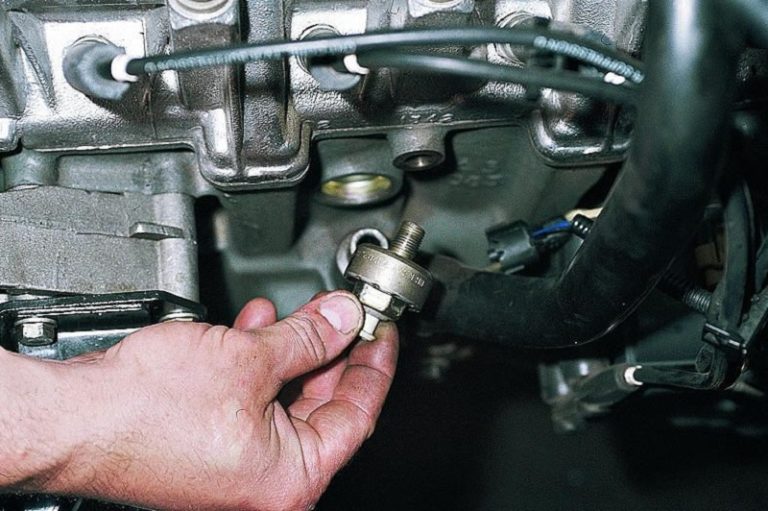

В области блока цилиндров установлен пьезокерамический элемент – это и есть детонационный датчик. Его функция – передать сигнал контроллеру, который автоматически сделает поправку угла опережения зажигания. Благодаря этому явление будет устранено. Также контроллер благодаря датчику дает световое обозначение нештатной ситуации на панели приборов.

Датчик детонации Нива позволяет снять, используя только отвертку и ключ на «13». Снимите колодку, отжав фиксатор, потом ключом открутите болт.

Распредвала

Эта деталь требуется для определения углового положения механизма газораспределения в соответствии с коленвалом. Информация с него поступает в систему управления двигателем. Она используется для регулирования впрыска топлива и зажигания.

Специалисты рекомендуют менять эту деталь каждые 100 т. км или 5 лет. Все из-за того, что она находится в постоянных температурных перепадах, что негативно сказывается на работе датчика. К сожалению, самостоятельно определить его неисправность достаточно сложно, для этого требуется осциллограф и другое оборудование.

Скорости

В Ниве 21214 установлен электронный, он же безтросовый датчик скорости. Его основная функция – передача информации о скорости движения автомобиля на спидометр. Вы найдете этот определитель параметров на коробке переключения скоростей, на задней крышке раздаточной коробки.

Для его замены вам потребуется подобраться к автомобилю снизу, при помощи ямы или другого способа.

1. Отжав пластиковый фиксатор, снимите клемму с проводами.
2. Потом гаечным ключом отвинтите устройство. Если оно не отходит, дергать не нужно. Проблема в коррозии, справиться с ней поможет растворитель WD-40, который нужно нанести на соединение и подождать.
3. Установка новой детали в обратном порядке.

Холостого хода

Датчик холостого хода, он же регулятор (РХХ), находится на дроссельной заслонке.

1. К нему подведена колодка с проводами, которая снимается с отжимом фиксатора. Затем нужно открутить два болта при помощи крестовой отвертки.
2. Потом можно просто вытянуть датчик.
3. При установке совершайте те же действия в обратном порядке.

Уровня топлива

Этот датчик требуется для отображения информации о том, сколько у вас осталось бензина. В некоторых случаях, он приходит в негодность и нужна замена.

Вначале, вам потребуется снять коврики и заднее сиденье, чтобы получить доступ к люку, под которым спрятан бензобак. Люк представляет собой лист, закрепленный 12 саморезами. Открутите их и снимите люк полностью, приподняв и выдвинув вперед.

Теперь вы видите бензобак и бензонасос. Снимите с последнего разъем, подложив тряпку, ветошь под стекающий бензин. Осуществлять демонтаж лучше, слив с бака 5-7 литров, если он полный.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

1. Ослабить хомут,
2. Снять воздушный патрубок,
3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

1. Включить зажигание автомобиля, но двигатель не запускать,
2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
3. Чёрный (-) щуп – к зелёному проводу разъёма.
4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Дитонации

Датчик детонации на Шевроле Нива расположен на блоке цилиндров на верхней части, его основная задача улавливать необычные вибрации в двигателе. Отличная чувствительность обеспечивается благодаря пьезокристаллической пластине. Во время вибраций датчик генерирует импульсы которые увеличиваются при возрастание ударов. По сигнал контроллера происходит регулировка опережения зажигания чтобы устранить детонацию топливных вспышек. Проще говоря он контролирует работу двигателя вовремя движения на пониженных оборотах вовремя включения повышенной передачи, для того чтобы поршни,блок цилиндров, а также коленвал не вышел из строя. Ниже представлена таблица по его замене:

Определяем место сборки по vin-номеру
