Датчик фаз ваз 2114, 2115 неисправности и замена

Суть и принцип работы

Датчик распредвала на ВАЗ 2114 (датчик фаз) предназначен для формирования импульсных сигналов на основании информации о цикле работы двигателя. Он расположен на двигателе в районе головки блока, возле воздушного фильтра в 8-ми клапанном варианте и на ведущем распредвале возле генератора в 16-ти клапанном.

Прибор является элементом бортового управления двигателем, а устанавливается исключительно на инжекторные моторы. Он есть во всех ВАЗ 2114 соответствующих ЕВРО-3 и обладающих последовательным впрыском топливной смеси.

Конструкция датчика фаз состоит из:

1. Чувствительной части.
2. Преобразователь сигнала.

Второй включает в себя:

1. Мостовую схему.
2. Открытый коллекторный выходной каскад.
3. Операционный усилитель.

Работа чувствительного элемента построена на принципе Холла. Он представляет собой улавливающую колебания магнитного поля схему. Когда микросхема получает сигнал, а это происходит когда мимо нее проходит головка клапана, являющаяся магнитопороводящим материалом (сталью), он передает сигнал дальше по устройству. Полученная информация анализируется бортовой системой машины и на основе полученных данных происходит контролируемый впрыск.

Замена датчика распредвала на 8-клаппаном двигатели

1. Датчик крепится с помощью одного болта и гайки на 10, при выкручивании первых двух деталей можно безболезненно демонтировать запчасть.
2. После снятия запчасти необходимо закрыть открытую часть компонентом дабы не допустить попадания грязи и пыли.
3. Если устройство работало неправильно из-за попадания грязи и влаги на главные компоненты механизма, необходимо удалить их щеткой либо тряпкой и поставить на свое место для дальнейшей работы. Также можно воспользоваться специальным компрессором, который подаст воздух под давлением для удаления особенно трудных засоров и компонентов. Если при удалении засорений распредвал работает неисправно, значит стоит его заменить на работающий компонент.
4. Порой бывает, что даже после замены распредвала проблемы не исчезают. Такие проблемы очень редкие, однако это может быть сигналом того, что шестеренка сдвинулась с места и работает неправильно. Данный дефект самому будет устранить достаточно сложно, именно поэтому следует обратиться к помощи специалистов.

Устранение неисправностей датчика распредвала ваз 2114

Если же автомобилист решил поменять деталь своими руками, ему необходимо проделать данные операции:

1. Следует выключить зажигание и открыть капот машины.
2. Найти место монтажа контроллера, он должен быть расположен радом возле масляного насоса, а также возле шкива коленвала.
3. Проверить посадочное место на наличие загрязнений. Если есть грязь, ее стоит устранить.
4. После следует протереть начисто область возле детали. Для этого лучше всего подойдет не грубая щетка либо тряпка смоченная в специально очищающем растворе.
5. После следует отключить разъем с проводами, которые подсоединены к регулятору и открутить фиксирующие винты. С помощью визуального осмотра осмотрите деталь на наличие повреждений.
6. Перед установкой нового ДПКВ следует очистить посадочное место, а уже после установить контроллер и закрепить его под капотом. Во время закручивание болтов самое главное не переусердствовать, дабы не сломать саму деталь.
7. После установки также следует проверить зазор от шкива до сердечника контроллера. Он должен быть не более 1 мм. При наличии зазора, который будет больше, регулятор положения не сможет выполнять свои функции по передаче данных компьютеру машины.
8. Когда ДПКВ будет установлено следует завести силовой агрегат и проверить работу машины.
9. Если двигатель завелся быстро и резво, значит родитель произвел качественную замену контролера.

BMW i8 фото

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Характеристика

Датчик положения распределительного вала: что важно знать и уметь?

Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя. ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.

Принцип работы

Что касается принципа действия, то в данном случае он похож на работу контроллера Холла. Во время работы ДПРВ считывает данный с вала силового агрегата посредством шестерни, на которой отсутствуют два зубчика. Эти зубья расположен так, что попадая на датчик, поршень будет располагаться либо в верхней, либо в нижней мертвой точке. Импульс, передающийся контроллером, поступает на модуль, а он, основываясь на полученных данных, контролирует и меняет при необходимости угол опережения зажигания. Первостепенная задача контроллера заключается в регулировке этого параметра во время работы мотора, что позволило сделать двигатели «Четырок» более эффективными.

Возможные неисправности в работе датчика

По каким признакам можно определить неисправность данного регулятора:

1. На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.
2. Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.
3. При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.
4. Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.

Как определить неисправность методом визуальной диагностики:

1. Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.
2. Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.
3. Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).

Инструкция по самостоятельной замене устройства

Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:

1. Как мы уже сообщили, датчик располагается под воздушным коллектором, в близости с распределительным валом. Для того, чтобы процедура замены была менее сложной, рекомендуется снять решетку радиаторного устройства мотора.
2. Используя гаечный ключ или головку с удлинителем, что будет более удобно, необходимо открутить два винта, фиксирующих устройство. Отключите подведенные к регулятору провода, после этого контроллер надо демонтировать, очистить и попытаться установить в посадочное место еще раз. Возможно, эти действия позволят избавиться от неисправности, если она заключается в загрязнении контактов. Если ДПРВ все равно не работает, то он подлежит замене.
3. Для установки нового регулятора не рекомендуется пользоваться герметиком, поскольку этот датчик в любом случае будет работать в жестких условиях, в агрессивной среде. Это связано с температурными перепадами мотора. Установите новый ДПРВ и поставьте на место решетку радиатора.

Когда это нужно?

Пыль, замасливание, картерный газ – все это причины, почему у нас грязная дроссельная заслонка. Шлак оседает на стенках всего узла и предотвращает полный отзыв на педаль самой заслонки – она уже не будет качественно открываться и закрываться. Вам легко станет ясно, что время чистки пришло, по следующим симптомам:

• Движка запускается через раз
• Повышенная частота вращения коленвала
• Обороты скачут на холостом ходу
• Тачку дергает, если едете на маленькой скорости
• Движка может завестись и тут же заглохнуть

Чистка еще никогда не была лишней, но на ряду с этой процедурой, на всякий случай посмотрите состояние датчиков расхода воздуха, холостого хода и поднятия дросселя.

Ошибки 0343, 0340 и другие симптомы неисправности

Кроме сообщения об этих ошибках, о неисправности датчика может говорить как повышенный расход топлива, резкое снижение динамики, невозможность провести самодиагностику двигателя, иногда двигатель может отказываться запускаться.

Тем не менее иконка Check Engine может загореться уже в том случае, когда датчик полностью вышел из строя и система диагностики его попросту не идентифицирует. Поэтому есть опасность ещё некоторое время пользоваться неисправным датчиком, а это ни к чему хорошему не приведёт.

Check Engine сигнализирует о выходе из строя датчика положения распредвала

Именно поэтому и стоит проверять датчик при первых появлениях подозрительных симптомов. Дело ещё и в том, что на этот датчик ориентируется система впрыска, когда вычисляется момент подачи топлива, а сбой в этой системе грозит не только повышенным расходом топлива, но и падением мощности, нестабильностью работы двигателя. Цена датчика, независимо от количества клапанов в двигателе, редко превышает 600 рублей и зависит от производителя.

Как проверить мультиметром датчик фаз на ВАЗ-2114

Понятно, что профессиональный лабораторный осциллограф едва ли кто-то держит в гараже. Только на балконе. Поэтому обойдёмся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром. Технология проверки проста и понятна, но в зависимости от типа двигателя, несколько отличается. Проверяем датчик на восьмиклапанном двигателе:

1. Для проверки будет необходимо замерять напряжение в бортовой сети и убедиться, что при включённом зажигании оно в норме.

Измеряем напряжение в бортовой сети

Мультиметром измеряем напряжение на контактах датчика фаз

К датчику подносим металлический предмет и замеряем напряжение

Для 16-клапанного двигателя проверка проходит так же, только замерять напряжение нужно между минусовой клеммой датчика и клеммой В. Падение напряжение также должно составлять 0,4 В во время нахождения в поле датчика металлического предмета и 0,9 В, когда предмет убирают.

Бортовой компьютер может показывать две ошибки, связанные с нашим датчиком:

• ошибка 0340 , которая говорит о физическом отсутствии датчика, значит, на него не поступает напряжение или чувствительный элемент вышел из строя;
• при возникновении ошибки 0343 большая вероятность того, что уровень импульса датчика завышенный, что может быть следствием отсутствия контакта на клеммах или повреждение сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и выкрутить фиксирующий болт.

Демонтированный датчик фаз

После чего стоит проверить чистоту контактов на колодке и установить новое устройство. Сразу после замены датчика сообщения об ошибке должны исчезнуть. Удачного всем ремонта и стабильных фаз!

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

1. При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
2. Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
3. В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
4. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
5. После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
6. Установка нового датчика выполняется в обратной последовательности.
7. Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно

Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры

Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.

Датчику распредвала в автомобиле ВАЗ-2114, впрочем, как и в остальных современных авто, отведена достаточно важная роль. От его правильной работы зависит правильный впрыск топлива, а значит, и его расход. На вазовскую «четырнадцатую» данную деталь впервые начали устанавливать в 2007 году. Соответственно, до этого конструкция авто не предусматривала наличия датчика распредвала. Учитывая тот факт, что производитель все-таки решил дополнить им конструкцию авто, можно сделать вывод – использование этого устройства дает какие-то преимущества.

Замена датчика распредвала ваз 2114

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.

Демонтированный ДФПриступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

1. Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
2. Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.
3. Открутив крепежный элемент, извлеките датчик распределительного вала.
4. Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.
5. Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
6. Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
7. В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
8. В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
9. Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

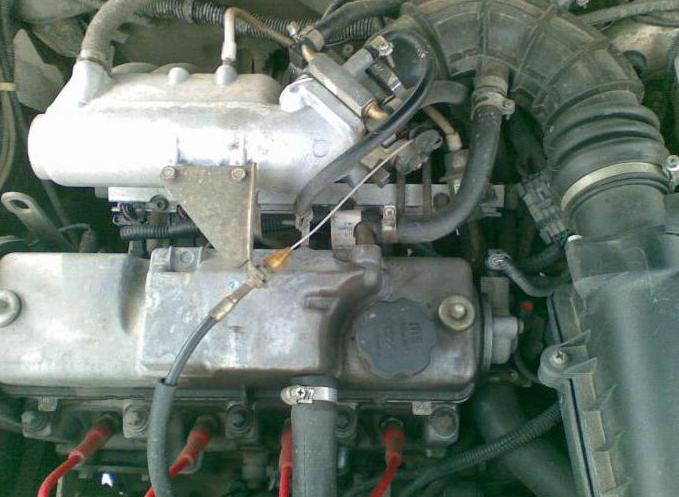

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

1. Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
2. Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
3. Снимите решетку радиатора.
4. Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
5. Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
6. При обнаружении дефектов на старом датчике, поставьте на его место новый.
7. В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка датчика распредвала ваз 2114

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

• Вернуть на аккумулятор минусовую клемму;
• Запустить двигатель;
• С помощью сканера или контроллера проверить машину на наличие ошибок;
• Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
• Проверить приборную панель, чтобы там не горела лампочка Check;
• Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Дроссельная заслонка ВАЗ 2114 – полная промывка и эффективная доработка

Считывание сигнала

Сигнал – это импульс тока, который понятен блоку управления. Впрочем, ЭБУ фиксирует два состояния: есть он или нет. Именно для выработки импульса на ВАЗ-2114 датчик распредвала и установлен. Микроконтроллер обрабатывает импульс и сопоставляет его со всеми данными, которые были получены с иных подобных устройств. Далее происходит построение своеобразного трехмерного графика, который накладывается на топливную карту. В случае несовпадения происходит корректировка тех или иных параметров зажигания или впрыска.

Конечно, график строится лишь внутри контроллера, и визуализировать его можно лишь в том случае, если подключить блок управления к диагностическому оборудованию. Корректировка происходит постоянно, в процессе работы двигателя

Стоит обратить внимание на то, что карбюраторные моторы такими устройствами не оснащались. На первые автомобили ВАЗ-2114 датчик распредвала не устанавливался, как и на их предшественников — ВАЗ-2109
