Как работают вентиляторы охлаждения нива шевроле и через какие предохранители и реле подключаются?

Возможные неисправности

Следует чаще проверять уровень антифриза в расширительном бачке. Ввиду надежности охлаждения неисправностей в ней случается не так много:

1. Когда автомобиль греется до максимума в любую погоду, а патрубки основного радиатора холодные, то сломался термостат. Элемент не ремонтируется, только меняется.
2. Электрические вентиляторы включаются как попало, в том числе на холодном двигателе, а при перегреве могут и не запуститься. Это значит, что вышел из строя и подлежит замене датчик, передающий данные о температуре контроллеру.
3. Когда указатель на панели выдает неточные данные или не показывает температуру, надо поменять второй датчик, стоящий в головке цилиндров.
4. Постоянно снижается уровень жидкости в бачке. Надо искать и устранять протечку на патрубках или в одном из радиаторов.

Важно периодически проверять наличие люфта оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно быстрее поменять помпу

Схема подключение вентиляторов Нива ВАЗ-21214 идентична схеме других автомобилей семейства ВАЗ. Единственным отличаем, является наличие двух вентиляторов, которые включаются при помощи двух реле. Это вызвано работой двигателя с большими нагрузками при езде по бездорожью. В условиях города этого практически не нужно, за исключением может быть езды в пробках в жаркую погоду. При включении вентиляторы создают некий дискомфорт, так как издают шум. Уменьшить шум можно снизив скорость вращения электродвигателей или отключив один из вентиляторов. Во втором случае включение второго вентилятора можно сделать принудительно от кнопки или клавиши.

Возможные неисправности и их причины

Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира, в специальном монтажном блоке. За работу охлаждения отвечает пара предохранителей, если выходит из строя правый, то оба вентилятора перестают работать, а если левый предохранитель перегорает, то один элемент может продолжать свою работу

Помимо этого в монтажном блоке имеется три реле, которые отвечают, за работу вентиляторов на разных скоростях. И если, реле отвечающая за работу на малых скоростях перегорает, то система охлаждения правильно работает только на большой скорости, а на малой скорости двигатель начинает греться. Питание на реле подается через специальный предохранитель, который так же может выйти из строя, что спровоцирует выход из строя системы.

Выход из строя температурных датчиков также влияет на правильную работу охлаждения. Они располагаются на двигателе. Срабатывают они тогда, когда достигается нужная температура, один при достижении 90 градусов, а второй при достижении 101 градуса. Проверку рекомендуется начинать проводить именно с них, делается это так, отсоединяется разъем от электродвигателя, и питание на них подается напрямую через АКБ, если электродвигатель работает, то причина в датчиках.

1.Не срабатывают оба вентилятора. Возможен выход из строя электродвигателей, сбой работы датчика температуры или обрыв проводов питания, идущих от АКБ или замка зажигания.

2. Не работает второй вентилятор. Причины: неисправность датчика, отказ предохранителя или электромагнитного реле. Также возможен обрыв провода питания.

3. Не включается левый вентилятор. Причины: неисправность силового резистора или термодатчика, перегорел предохранитель или реле. Также возможен обрыв провода питания.

4. Включаются только два вентилятора одновременно. Такое происходит при обрыве дополнительного резистора в цепи первого электромотора.

5. Вентилятор не выключается. Обычно вентилятор постоянно работает при поломке реле или неисправности датчика температуры охлаждающей жидкости.

Ремонт вентиляторов, датчика, реле, предохранителей и дополнительного резистора не предусмотрен. При поломке этих деталей их следует заменить новыми.

Проставки под амортизаторную стойку

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

1. Когда мотор не прогрет до рабочей температуры (90 °С), антифриз, побуждаемый помпой, циркулирует по малому контуру охлаждения: двигатель, термостат, радиатор отопителя салона.
2. При нагреве силового агрегата заслонка термостата начинает приоткрываться, пропуская часть жидкости в большой контур, куда входит основной радиатор. Перемещение заслонки начинается с температуры около 80 °С, а при достижении 92-94 °С она открыта полностью. Практически весь антифриз теперь движется по большому кругу, охлаждаясь в основном радиаторе.
3. Малое кольцо циркуляции не закрывается, ведь печка тоже должна функционировать. Но туда поступает гораздо меньше жидкости из-за малых диаметров патрубков. К этой же линии подключен подогрев карбюратора или дроссельной заслонки.
4. На Ниве ВАЗ-2121 вентилятор установлен на оси водяного насоса и постоянно гонит воздух на блок цилиндров. В моделях ВАЗ-21214 и 2131 2 электрических вентилятора включаются поочередно либо вместе, подчиняясь команде контроллера, а тот ориентируется на показания датчика температуры. Порог включения — приблизительно 100 °С.
5. Лишний объем антифриза, возникающий при нагреве, уходит по шлангу в расширительный бачок. При этом давление в системе возрастает, что еще больше затрудняет закипание жидкости. При остывании идет обратный процесс: антифриз возвращается в систему.

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.

Особенности системы охлаждения Нивы.

Систем охлаждения двигателя ВАЗ-21214 рассчитана для езды по бездорожью, то есть для работы долгое время на пониженной скорости и больших оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» устанавливается радиатор охлаждения несколько больший, чем на классике и два вентилятора охлаждения.

Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна. Кроме того при работе вентилятор охлаждения Нива издают не малый шум, что сказывается на комфорте.

Особенности очистки фильтра нулевого сопротивления

Чтобы установленный узел прослужил долго и четко выполнял свои функции, необходимо правильно за ним ухаживать

Перед тем как чистить фильтр нулевого сопротивления, важно разобраться с тем, как это делать правильно. Работа по принципу «снял-поставил» здесь не пройдет

Что касается алгоритма очистки, то он выглядит следующим образом:

• Снимайте фильтрующий элемент и с помощью мягкой щетки очищайте его от налипшей на поверхности грязи;
• наносите на «нулевик» очищающее средство (лучший вариант — специальная пропитка для фильтра нулевого сопротивления). Обработку проводите с двух сторон;
• подождите десять минут, пока состав полностью проникнет в фильтрующий элемент;
• промойте изделие в емкости с водой, а после этого и под струей холодной воды из крана;
• стряхните «нулевик» и ставьте его на место.

При активной эксплуатации очистку фильтра нужно производить каждые 7-8 тысяч километров. При нормальной эксплуатации — через 10-12 тысяч километров. Максимальное число промывок — не более двадцати. После исчерпание ресурса узла необходимо покупать новое устройство.

Работа

Система охлаждения Шнивы имеет два элемента активного охлаждения. Здесь имеется вентилятор радиатора печки и основного теплообменника. Последующая информация актуальна для машин 2010 и других годов выпуска.

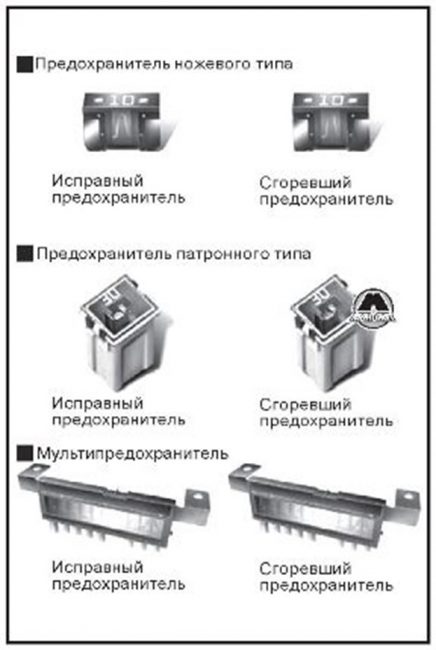

За правильную, стабильную работу устройств отвечают предохранители. Плавкие вставки обезопасят устройство от скачков напряжения и короткого замыкания.

Предохранитель вентилятора Шнивы: где стоит

Расположены в непосредственной близости от соответствующих реле. Вставка печки находится в основном монтажном блоке под номером F18. Предохранитель на 25 Ампер защищает несколько цепей одновременно.

Размеры Infiniti QX80

Инфинити КуИкс- это внедорожник премиум класса с 7+1 посадочными местами. Его габаритные размеры составляют: длина 5290 мм, ширина 2030 мм, высота 1925 мм, а колесная база- 3075 мм. Клиренс Infiniti QX80 равняется 261 миллиметру. Благодаря такому солидному дорожному просвету, автомобиль станет верным другом и помощником. куда бы вы не направились. Он с легкостью преодолеет глубокую колею, залезет на высокий бордюр и сохранит отличную плавность хода даже на разбитой дороге с твердым покрытием.

Багажник Infiniti QX80 обладает поистине исполинскими размерами. При поднятых спинках третьего ряда сидений, сзади остается до 470 литров свободного пространства. Благодаря такому объему, автомобиль отлично справится с ежедневными задачами городского жителя и в любой момент сможет отправиться в дальнюю дорогу с обилием багажа и несколькими пассажирами на борту. Если водитель не планирует брать на борт более пяти пассажиров, он всегда сможет сложить третий ряд и освободить 1400 литров, а если пожертвовать еще и вторым рядом, то можно получить до 2690 литров.

Раздельное включение вентиляторов охлаждения двигателя на НИВЕ ВАЗ-21214

Ни для кого не секрет, что на автомобилях ВАЗ-21214 «НИВА» устанавливается сдвоенный электровентилятор системы охлаждения двигателя. Моторы вентиляторов имеют раздельное друг от друга подключение, но в родной схеме на Нивах 21214 предусмотрено только их совместное включение, что не всегда нужно и полезно. Ведь это повышенная нагрузка на бортовую сеть автомобиля, а нужна их совместная работа далеко не всегда (только в сильную жару и при сильных нагрузках на двигатель, когда возможен перегрев).

Ниже приведена принципиальная схема того, как можно установить клавишу для принудительного включения одного или двух вентиляторов не зависимо от штатной системы. Вот схема штатного подключения:

А вот вариант уже доработанный:

Принцип работы следующий:

0 (нулевое положение переключателя) – принудительное охлаждение выключено. Вентиляторы включатся только по сигналу штатного датчика системы охлаждения.

1 (первое положение переключателя) – постоянно работает только один из вентиляторов. Однако если все же сработает штатный датчик включения вентилятора – включится и второй вентилятор.

2 (второе положение переключателя) – работают оба вентилятора, аналогично штатному срабатыванию датчика.

Эта функция будет особенно полезна если Вы периодически попадаете в пробки.

Или просто мотор работает в температурном режиме близком к включению вентиляторов, что вызывает постоянное их включение и отключение.

Данная переделка не влияет на штатную работу включения вентиляторов обдува радиатора.

Источник

Устройство и принцип работы

Конструкторы Нивы Шевроле применили в системе охлаждения сдвоенный вентиляторный блок. Это немного усложнило схему подключения, зато резко повысило эффективность обдува радиатора. Вентиляторы приводятся в действие 12-вольтовыми синхронными электродвигателями постоянного тока с индуктором на основе постоянных магнитов. Электромоторы имеют закрытую неразборную конструкцию и не нуждаются в обслуживании.

Мощность каждого электродвигателя — 110 Вт. Вентиляторный блок в сборе потребляет 18 ампер.

Вентиляторы по очереди включаются с помощью электромагнитного реле, которым управляет бортовой компьютер. Когда охлаждающая жидкость нагревается свыше 99 градусов, запускается электровентилятор, расположенный ближе к воздухозаборнику двигателя. Температура включения второй крыльчатки составляет 101 градус. Схема подключения вентиляторов изображена ниже.

Система питания вентиляторов включает три реле и резистор, который при необходимости обеспечивает пониженную скорость вращения первого мотора. Питание подается от аккумулятора через предохранители, которые спасают проводку и АКБ в случае короткого замыкания. Управляющие сигналы поступают с 29 и 68 вывода контроллера двигателя.

Последовательное включение и выключение двигателей снижает нагрузку на бортовую электросеть. В большинстве случаев нормализовать температуру удается только за счет первого вентилятора. Это особенно полезно при движении в ночное время, когда лампы фар и габаритных огней сильно нагружают генератор.

Возможность принудительного включения вентиляторов может оказаться полезной при движении по бездорожью или в условиях городских «пробок». Однако конструкторы Шевроле Нива не снабдили машину этой функцией. Ее можно реализовать самостоятельно или на СТО. Необходимо подключить дублирующие реле параллельно контактам включения и запитать их от кнопки, установленной в салоне авто.

Полезное видео об установке и подключении кнопки принудительного включения вентиляторов на Шниве:

Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов. Это позволит уберечь их лопасти при форсировании водных преград вброд.
