Принцип работы вариатора

Запчасти и шины на Renault Koleos

Несколько слов о масле и фильтрах

Большинство производителей заверяет, что масло в коробку передач вариатора заливается навсегда. Однако этот факт в корне неверен. Наши дороги и погодные условия (снег, дождь, сильные морозы, плохие дороги и пробки) создают повышенную нагрузку на устройство, поэтому фильтры и масло рекомендуется менять каждые 40000 километров пробега.

Если этого не сделать, то на элементах конструкции начнут скапливаться масляные отложения, а фильтр забьется различным мусором. В результате упадет давление в насосе, что приведет к появлению толчков и рывков во время движения, а в особо тяжелых случаях вариатор просто перестанет работать.

Плюсы и минусы вариатора

К явным плюсам вариаторной коробки передач можно отнести следующие:

• Автомобиль с вариатором очень быстро набирает скорость;
• Машина разгоняется плавно, без рывков;
• Находясь в пробке или при скатывании на склоне, машина глохнуть не будет;
• Не слышно шума даже при езде на больших оборотах;
• Использование вариатора — это серьезная экономия топлива;
• Бесступенчатая трансмиссия намного безопаснее для экологии, чем ее механические аналоги.

Но не обошлось здесь и без минусов, которые могут причинить водителю множество самых разных хлопот:

• Машины с вариаторами не могут долго ехать на повышенных оборотах;
• Вариаторная коробка требует постоянного ухода. В ней требуется часто производить замену масла и масляных фильтров — через 30 000 км, как минимум;
• Чтобы работа передачи была корректной, вариаторы следует заполнять специальной жидкостью, которую также периодически следует менять. А стоит она совсем недешево, и найти ее тоже непросто;
• Вариатор может выйти из строя, если водитель часто практикует резкое торможение;
• Установка вариатора возможна только на машины, мощность которых не превышает 220 л.с.;
• Ремонт автоматики будет стоить гораздо дороже. Ситуация осложняется еще и тем, что в наших сервисных центрах нечасто встретишь настоящих специалистов, разбирающихся в устройстве вариаторов;
• Даже при выходе из строя одного из датчиков может пострадать вся КПП.

Устройство вариатора

Смысл имеет рассказать о работе клиномерной вариаторной коробки передач (потому что собрат сейчас практически не продается).

Коробка устанавливается на двигатель (либо продольно, либо поперечно). Для того чтобы плавно соединить ее с мотором и в нужные моменты отключать (нейтральный режим), предусмотрена система сцепления.

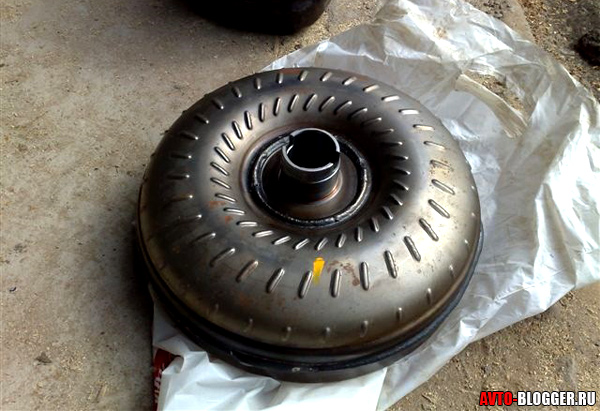

Сейчас многие производители ушли на гидротрансформатор, схожий устанавливается на классическую АКПП. Однако другие производители могут использовать другие типы – центробежные, электромагнитные или многодисковые (мокрые варианты). Использования гидротрасформатора обусловлено высокой производительностью и высокими эксплуатационными характеристиками, в том числе и долговечностью.

Теперь про само устройство вариатора. Описать его достаточно сложно, все же это не простая конструкция, но я постараюсь:

• Валы с изменяемыми конусами. Про это еще раз я рассказывать не буду (принцип рассказал наверху). Хочется отметить, что из-за больших нагрузок поверхности конусов вариатора делаются из высокопрочных сталей
• Ремень или цепь. Предназначены соединить два вала. Ремнем можно назвать с натяжкой, все потому что он состоит из специальных металлических лент соединенных между собой специальными фасонными частями имеющими вид бабочки и придающих специальную похожую на клин форму. Работает он боковыми частями, которыми благодаря силам трения он контактирует с клиньями шкивов. Тем самым передается момент от одного вала на другой. Стоит отметить, что другие производители, например AUDI используют цепной механизм, она имеет большое количество мелких звеньев и обеспечивает малые радиусы изгиба. Работает она уже не боковой поверхностью, а торцевой. И цепь, и ремень рассчитаны на высокие нагрузки, но они не переносят высоких перегревов (могут деформироваться)

Масло

Да не удивляйтесь, смазка внутри также является важной составляющей и к ней предъявляют высокие требования, обычно здесь идет ATF жидкость, которая заливается в автомат. Нужна она не только для смазки, но и для нагнетания давления в насосе чтобы раздвигать или сдвигать конусы

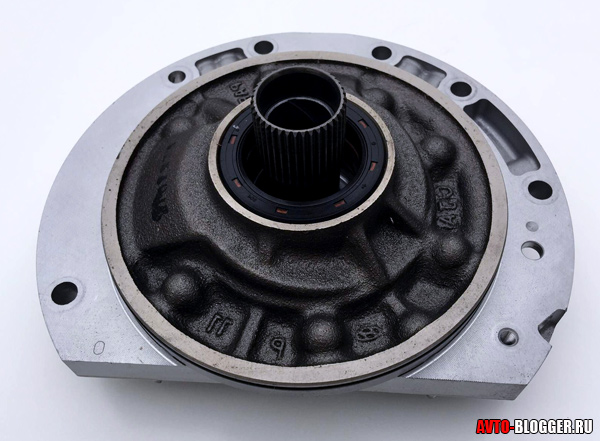

Масляный насос

Как раз и нагнетает давление в системе

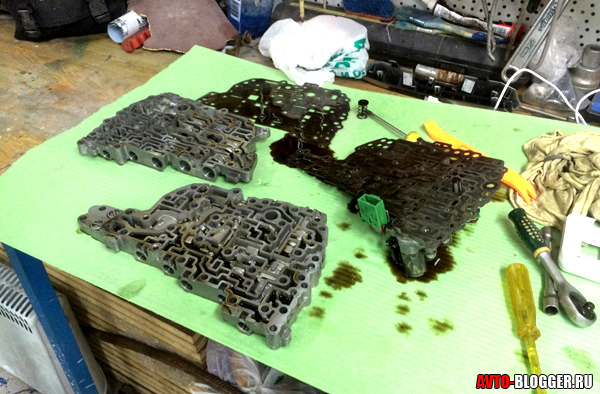

Гидроблок. Он руководит подачей масла в нужные каналы, то есть либо в один конус (вал), либо в другой. Кстати пробуксовки и прочие пинки, и толчки могут быть связаны именно с ним.

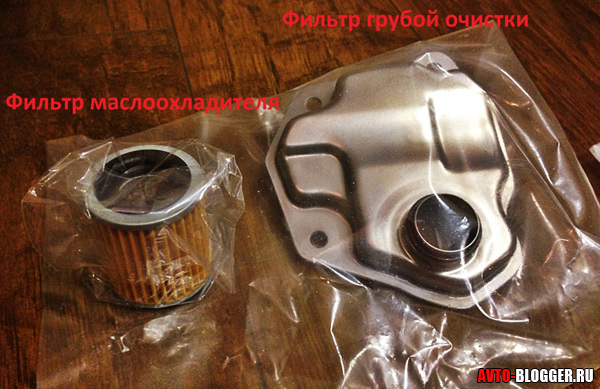

Фильтра. Их может быть много, как в самом гидроблоке, так и за его пределами. Они улавливают грязь и мелкие металлические частицы с ремня и конусов, не давая им забивать мелкие каналы

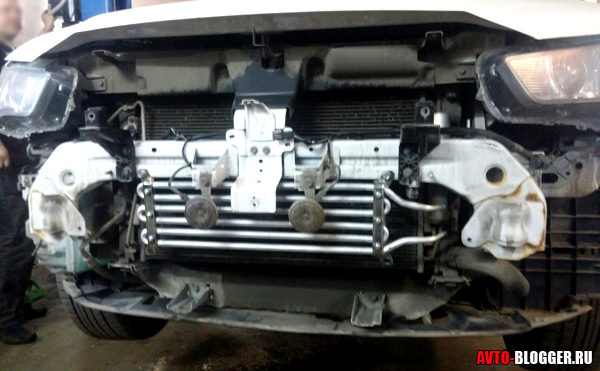

Радиатор. На вариаторной коробке передач он ОБЯЗАТЕЛЕН! Запомните, эта трансмиссия очень быстро перегревается при пробуксовках и высоких нагрузках, поэтому чтобы охладить масло, нужен внешний радиаторный блок. Некоторые на паркетниках которые любят лазить в грязи и буксовать (например Mitsubishi Outlander) ставят дополнительные радиаторы, чтобы убрать излишний нагрев

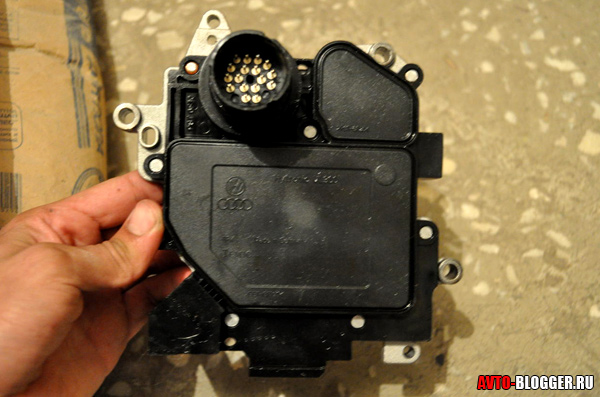

НУ и последнее это блок управления вариатором. Это электронное устройство, которое работает в паре с ЭБУ, получая от него нужные команды. Оно дает приказания электроники и валам принять ту или иную конфигурацию, которая отвечает данной скорости и нагрузке

Это устройство в двух словах, для того чтобы понять общий принцип работы. Стоит отметить, что изначально у вариатора не было реверсного вращения, то есть движения назад. Поэтому в конструкцию внедрили планетарную передачу, которая позволяет это сделать. Однако это намного усложнило конструкцию.

K310

Вариатор этой модели устанавливали на:

• Toyota Avensis (2008 по н.вр.)
• Toyota Isis (2009 по н.вр.)
• Toyota Isis (2011)
• Toyota Ist (2007 по н.вр.)
• Toyota Kluger V (2003 — 2007)

Этот вариатор плавно передавал мощность, полностью исключались толчки и удары. В особенности актуально было использование таких трансмиссий в городе, где на классических автоматах из-за плотного потока транспорта требовалось постоянно переключать ступени. Коробка была критична к сервису, необходимо было своевременно менять АТФ-масло, следить за состоянием ремня, который растягивался и мог быстро изнашивать конусы.

Отличительной особенностью коробок этой модификации является измененная конструкция фильтра поддона, что необходимо учитывать при заказе запчастей. Наружный фильтр тонкой очистки менялся одновременно с маслом, причём АТФ-жидкость при эксплуатации автомобиля в зимнее время года следовало обязательно прогревать, что исключало преждевременный износ вариатора.

Тюнинг двигателя ВАЗ 2106

Что такое вариатор?

Если робот, по сути, является той же самой механикой с той лишь разницей, что выжиманием сцепления и переключением передач занимается электроника, то коробка CVT (она же вариатор) кардинально отличается от своих собратьев.

Основная особенность CVT в том, что она подстраивается под требуемые условия и непрерывно вычисляет нужное передаточное число. Таким образом, в автомобиле с установленным вариатором имеется бесконечное количество передач. Такая особенность позволяет значительно экономить топливо и оптимизировать энергозатраты.

Бесступенчатые трансмиссии бывают двух видов:

• Клиноременные (устанавливаются на 90% машин с таким типом коробки);
• Тороидальные.

Иные типы вариаторов

Существуют конструктивно различные типы вариаторов: клиноременный (самый распространенный), тороидный и цепной. Первый мы подробно изучили, поскольку он наиболее распространен. Второй устанавливают на полноприводные и заднеприводные ТС. Последний – на тяжёлых машинах, поскольку он наиболее надежен.

Тороидальная вариаторная КПП

Тороидальная коробка передач – более сложный механизм. В нём роль шкивов выполняют диски, вытянутые в форме конуса с одной стороны. Диски направлены друг к другу острыми концами. Тот, что расположен сверху – ведущий. Снизу – ведомый.

Роль ремня выполняют ролики. Они расположены по разные стороны между дисками. И движутся вдоль изгибов. Синхронно поднимаясь вверх, повышают передачу (скорость авто увеличивается, момент уменьшается). Когда опускаются к ведомом диску, передача понижается. Расположившись по середине, выдают прямую передачу. Усилие передаётся благодаря силе трения (трутся между дисками ролики).

Ременный CVT применяется чаще, но тороидный надежнее. Однако, у него есть существенный недостаток: он не подлежит ремонту (при поломки приходится заменять на новый).

Цепная вариаторная КПП

Цепной – это разновидность клиноременного, которая практически ни чем не отличается от «прототипа». В вариаторе лишь заменили ремень на стальную цепь. Такое устройство имеет вариатор под названием Multitronic, созданный концерном Audi. Отличается увеличенным сроком службы, повышенным уровнем прочности, цепной вариатор лучше выдерживает нагрузки. Поэтому его чаще используют на грузовых авто.

Широкого распространения цепная вариаторная КПП не получила, поскольку производит много шума (уровень слишком высокий).

Как работает вариатор?

В отличие от описанной выше схемы с шестернями, вариатор не имеет какого-то фиксированного количества передач. Эта технология относится к бесступенчатым трансмиссиям(CVT), и наряду с другими видами таких трансмиссий производит плавное, бесступенчатое изменение соотношения крутящих моментов. Распространен тип вариатора, работающий на системе шкивов, позволяющих плавно изменять радиус кривизны передаточного ремня, накинутого на шкив. Тем самым мы добиваемся плавного изменения передаточного числа (см. картинку ниже).

В основе работы лежит принцип рычагов. Два вала — ведущий и ведомый расположены рядом и направленны в противоположные стороны (параллельно друг другу). На концах валов находятся конусы, которые сужаются в противоположных направлениях. Если перекинуть через конусы ремень или цепь и сделать так, чтобы можно было перемещать валы вдоль их оси друг относительно друга так, чтобы ремень оставался все время на одном уровне, то мы получим простейший вариатор.

Как это работает? Так как наконечники конусообразные, то при смещении валов, передаточный ремень смещается вдоль оси конуса и радиус его изгиба становится больше или меньше. Если, например, радиус изгиба ремня, перекинутого через шкив ведомого вала уменьшать, а ведущего — увеличить, то меньшему количестве оборотов ведущего будет соответствовать большее количество оборотов ведомого в единицу времени. Если число оборотов ведущего не менялось, то автомобиль ускоряется. Это позволит нам разгонятся на дороге.

Наоборот, если сместить валы так, чтобы, увеличить радиус закругления ведомого вала и уменьшить радиус закругления ведущего, то большему количеству оборотов ведущего вала будет соответствовать меньшее количество оборотов ведомого вала. Так мы сможем тронуться с места или заехать круто в гору.

В реальных машинах каждый из валов имеет по два конусообразных шкива. Вершины конусов обращены друг к другу. Между шкивами закреплен также конусообразный в сечении ремень.

В традиционных АКПП планетарного типа очень много элементов — шестерни различных типов, муфты, тормоза, масляные каналы, “водило”. По сравнению с ними, вариаторы имеет очень простое устройство. Большинство современных вариаторов содержат три основных элемента:

• мощная цепь или сверхпрочный резиновый ремень
• два конусообразных шкива на ведшем валу
• два конусообразных шкива на ведомом валу

Да, конечно, ничего не заработает без системы датчиков и системы управляющих устройств. Главным из устройств управления является бортовой компьютер, который определяет оптимальное положение шкивов, опираясь на данные о скорости и нагрузке автомобиля.

Когда расстояние между конусами шкива большое — ремень входит глубоко в паз и радиус его петли мал. Если сблизить конусы, то ширина и глубина паза, образованного их сторонами уменьшаются, и ремень поднимается. Радиус изгиба ремня при этом становится больше. Чтобы управлять расстоянием между конусами, в разных моделях вариаторов используются различные технологии — давление гидравлики, пружины, центробежная сила.

Ведущий шкив, соединенный с валом двигателя называют “входным” (кинетическая энергия двигателя “входит” в него.

Расстояние от ремня до центра шкивов, где проходит этот ремень, называется радиус основного тона. Когда шкивы расходятся, радиус основного тона уменьшается. Когда шкивы сближаются, радиус основного тона увеличивается.

Бортовой компьютер с помощью специального механизма управляет отношением радиусов основного тона на ведущем и ведомо шкивах. Он сдвигает валы таким образом, чтобы ремень все время оставался натянутым. Когда один шкив увеличивает радиус основного тона, то второй уменьшает и ремень не провисает. Сдвиг происходит синхронно. Так как шкивы меняют свои радиусы друг относительно дуга плавно, то мы получаем бесконечное число передаточных чисел (в определенном рабочем диапазоне, разумеется). Этот рабочий диапазон определяется соотношением максимального и минимального радиусов шкивов.

Если радиус основного тона мал у ведущего шкива и большой у ведомого, то скорость вращения ведомого шкива уменьшается. Получается, что на несколько оборотов ведущего вала приходится один оборот ведомого — автомобиль стартует или поднимается в гору на низкой передаче. Если, наоборот, мал радиус основного тона у ведомого шкива, ау ведущего — большой, то одному обороту ведущего вала соответствуют несколько оборотов ведомого и автомобиль едет с большой скоростью на высокой передаче.

Виды и принцип работы вариатора

В автомобильной промышленности применяются два варианта механизмов, различающиеся по устройству. Речь идет о клиноременном и тороидном вариаторах, которые имеют разные конструкции.

Тороидный вариатор не имеет в своем составе ремня, промежуточными элементами являются ролики. Такая конструктивная схема используется реже, но в ней заложен большой потенциал.

Клиноременный

Этот вариант механизма получил наибольшее распространение у компаний, производящих автомобили.

Клиноременный вариатор состоит из одной (реже двух) передач. На двух валах: ведущем и ведомом установлены шкивы, через которые перекинуто кольцо клиновидного ремня. На первых порах при его изготовлении использовалась армированная резина, затем ей на смену пришли стальные конструкции.

Устройство клиноременного вариатора автомобиля

Ведомый и ведущий шкивы состоят из двух частей: конусов, стенки которых имеют наклон около 70 градусов к оси вала. Взаимное перемещение шкивов обеспечивает изменение радиусов и, как следствие, передаточного отношения вариатора.

Для создания управляющего усилия, направленного на смещение конусов друг к другу используются пружины, давление жидкости или центробежная сила.

Принцип работы клиноременного вариатора обеспечивает непрерывность передачи потока мощности и позволяет создать оптимальные условия для работы двигателя. Так, при наборе скорости или, напротив, сбросе силовой агрегат автомобиля получает возможность работать при постоянных оборотах. Тем самым достигается заметная экономия топлива, снижается его износ и как следствие увеличивается ресурс.

Наиболее уязвимой частью такого вариатора является клиноременная передача, узел подвергается значительным нагрузкам. В настоящее время используются стальные конструкции, состоящие из пакета лент, между собой они соединяются пластинами сложной формы.

Передача усилия в таком случае происходит по всей площади контакта боковой поверхности ремня со шкивом за счет возникающего трения.

Устройство ремня вариатора

В другом варианте применяется стальная цепь, а вариатор по аналогии получил наименование клиноцепного. Каждое звено данной конструкции в своем составе имеет несколько пластинок, объединенных цилиндрическими втулками-осями, обеспечивающими минимальный радиус изгиба.

Передача усилия происходит за счет контакта боковой части цепи с рабочими поверхностями конусовидных дисков.

Малая площадь соприкосновения вызывает значительные нагрузки на детали, для изготовления которых применяется высокопрочная сталь. Вариатор клиноцепного типа обладает наибольшим КПД среди аналогичных конструкций.

С другой стороны его цена выше, нежели у клиноременного механизма из-за применения более дорогостоящих материалов.

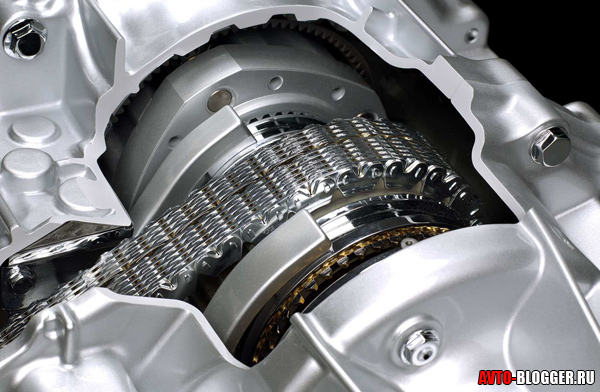

Стальная цепь для вариатора

Автомобильные вариаторы в силу особенностей своей конструкции не могут обеспечить вращения в обратном направлении и соответственно заднего хода. Для решения данной задачи трансмиссия снабжается дополнительным механизмом, в большинстве случаев – это шестеренчатый редуктор планетарного типа. По принципу действия он совпадает с аналогичным устройством АКПП.

Тороидный

Такой механизм получил меньшее распространение, в основном его разработкой занимается японская компания Nissan. Оригинальный агрегат получил наименование Extroid и устанавливается он на ряде моделей автомобилей.

В устройстве тороидного вариатора имеются два соосных диска: ведущий и ведомый. В сечении они имеют форму равнобедренного треугольника, боковые стороны которого являются частью окружности.

Устройство тороидного вариатора

Между рабочими дисками находятся два ролика плотно прижатых  к ним своими боковыми поверхностями. Указанные элементы подвижны и могут изменять свое положение, синхронно раскачиваясь вокруг осей перпендикулярных к основному валу.

Передача усилия происходит через ролики за счет возникающей в зоне контакта силы трения. Изменение соотношения радиусов приводит к увеличению или уменьшению частоты вращения ведомого вала.

Компания Nissan спроектировала сдвоенную коробку, способную передавать усилие до 300 Нм. Это рекордный показатель для трансмиссий этого типа.

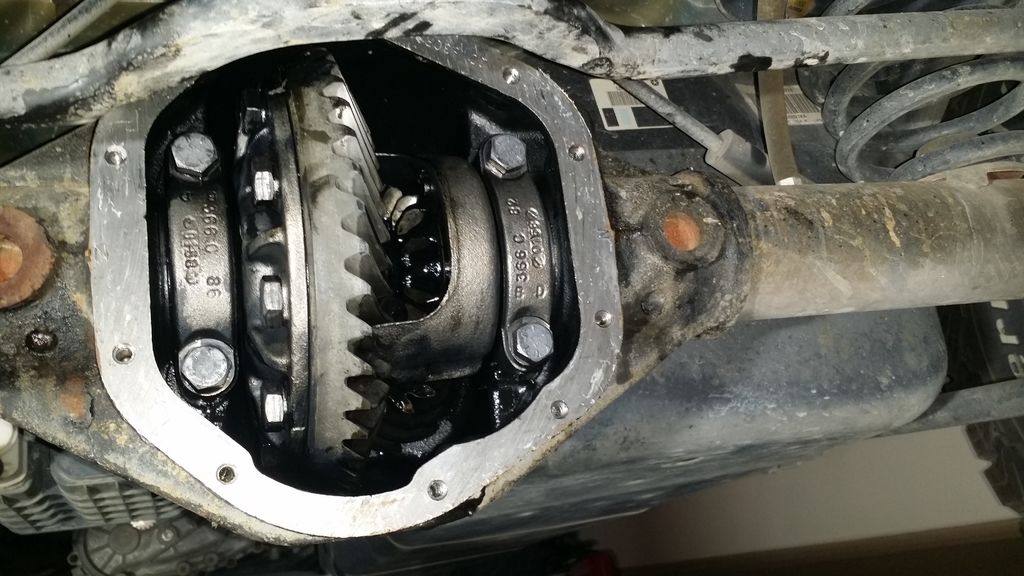

Вариатор с 1999 года устанавливается на ряд мощных заднеприводных моделей, выпускаемых для внутреннего рынка. Агрегат совмещен с планетарным понижающим редуктором, при больших скоростях передача крутящего момента происходит напрямую. В переднеприводных моделях коробка совмещается с дифференциалом и главной передачей.

JF010E

Вариатор этой модели устанавливали на:

• NISSAN TEANA (2008-2013)
• NISSAN MURANO (2008-2014)

Данный вариатор относится к максимально загруженной трансмиссии, так как он функционирует совместно с двигателями, имеющими большой крутящий момент. Это предполагает, что вариатору необходимо регулярное качественное техническое обслуживание. Специалисты рекомендуют менять масло каждые 40 000 – 45 000 км. пробега и использовать только оригинальные, фирменные смазывающие составы. Стандартный ремонт проводится при износе комплектующих, которые подвергаются серьезным нагрузкам. Средний рабочий ресурс модели составляет 200 000 км.

Чем отличается автоматическая коробка передач от вариатора

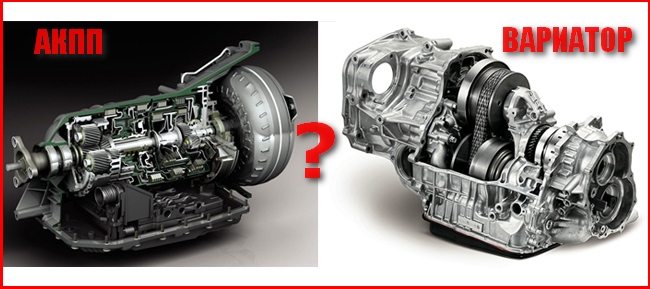

Вариатор имеет серьезные отличия от АКПП. Если внимательно изучить что движет автоматической коробки передач, то можно сделать вывод о том, что это заключается в быстром изменении передаточных чисел, без участия водителя. Если бы все автомобили не нуждались в переключении передач, то мы бы получили такое средство передвижения, которое движется с одной и той же скоростью, напрямую зависящей от оборотов двигателя. В качестве примера, можно взять автомобили, у которых есть только первая и третья передача. В первом случае автомобиль легко ускоряется, но имеет меньшую максимальную скорость, которая пагубно будет влиять на детали двигателя, а во втором случае автомобиль будет ехать быстрее, но очень долго разгоняться, к тому же, тронуться на третьей передаче очень трудно

Таким образом, передачи – являются важной частью автомобиля, которые позволяют эффективно использовать крутящий момент двигателя. Переключение передач может быть автоматическим или ручным

В автоматической коробке передач используются шестерни, которые образуют пары передач. В отличие от механической коробки, эти шестерни имеют планетарный вид, который позволяет включить нужную пару как можно плавно. Переключение сопровождается характерным толчком, который особенно заметен при быстром ускорении.

Какие ремни используются в клиноременных вариаторах?

Несколько слов скажем и о ремнях. Безусловно, обычные резиновые ремни, устанавливающиеся на привод генератора, применять нельзя. Они рассчитаны на более низкую нагрузку и будут быстро изнашиваться.

В качестве ремня выступает стальная лента со специальным покрытием, либо несколько этих лент со сложным сечением и нанизанными пластинами.

Такие свойства позволяют передавать толкающее усилие не только частью, которая обращена к ведущему валу (в противном случае такой ремень просто сложился бы).

В некоторых автомобилях применяется стальная цепь, смазывающаяся специальной жидкостью для уменьшения эффекта скольжения. Такая конструкция способна передавать большее усилие и рассчитана на высокие нагрузки, однако и стоимость ее немного выше.

Ремонтопригодность и стоимость обслуживания

Кстати, о ремонте. Официальные дилеры такие коробки не
чинят, только меняют в сборе, зато специализированных сервисов, которые смогут
произвести дефектовку с заменой только изношенных элементов, предостаточно. Хотя,
в целом ремонтопригодность вариатора будет напрямую зависеть от его
популярности. Чем больше таких коробок выпущено, тем больше комплектующих и
специалистов, которые смогут грамотно произвести починку.

Легче и дешевле всего приходится владельцам машин с
вариаторами Jatco практически всех поколений и модификаций. Средняя стоимость
капитального ремонта коробки составляет 70 тыс.руб. в зависимости от
масштабности износа компонентов. Куда дешевле коробку заранее обслужить, не
дожидаясь ремонта, например, раз в 30 ткм менять масло, а на 130 ткм установить
новый ремень, чтобы сберечь конусы и не засорять систему стружкой.

Все вариаторы имеют на поддоне магнит, собирающий стружку. По количеству скопившегося материала можно примерно оценить степень износа

Что такое коробка CVT?

Итак, коробка передач CVT — что это такое?

CVT – это вид трансмиссии, которая переключает передачи плавно, без участия водителя. Ее еще называют следующим поколением коробки автомат. Она меняет передаточное число незаметно и беспрерывно. В последнее время автопроизводители все больше работают над совершенством и разработкой новых вариантов вариатора.

Принцип работы

Большинство вариаторов оснащаются клиноременными передачами. Шкивы оснащаются раздвижными валами, которые и меняют передаточное число способом раздвижения и сдвижения частей вала.

Вариативная КПП состоит всего с трех элементов:

1. ремень, который может быть резиновый, металлический или полевидный (специально сделан и разработан, в основе которого лежит твердый метал, прочная резиновая обмотка и пропитан специальным веществом, которое имеет свойство охлаждать ремень);
2. ведомый шкив. Вращается за счет ведущего шкива и передает вращение на карданную передачу;
3. ведущий шкив. Он связан в коленвалом и вращает ведомый шкив.

Типы вариаторов

• гидромеханическая. Составляющей этой КПП является гидромуфта и механическая часть коробки;
• электрическая. Состоит из электромоторов, которые установлены на каждое колесо;
• вариативная. Состоит из механической КПП, по принципу передачи передаточного числа с помощью регулируемых валов и ремня.

Чем отличается вариатор от автоматической коробки передач?

Основным отличием является конструктивный план и особенности сборки. У автомата стоит гидротрансформатор, который идет как сцепление и блок шестеренок, который переключает передачи. У вариатора же стоят два раздвижных шкива, которые приводятся ремнем. В бесступенчатой коробке нет передач, которые нужно переключать, и отсутствует сцепление.

Автоматическая коробка изменяет частоту вращения коленвала, вариатор этого не делает, весь процесс происходит на одном количестве оборотов двигателя. Таким образом в техническом плане отличаются эти КПП.

В плане ощущений при переключении автомата слышится щелчок или толчок при смене передачи, на вариаторе же это отсутствует, поскольку переключения скоростей нет. Также отсутствует звук набирания оборотов ДВС, как и при езде на коробке автомат.

Еще одним отличием является то, что на АКПП есть определенное количество передач, а на вариаторе оно отсутствует. По большому счету вариатор имеет бесконечное число ступеней.

Основными достоинствами являются:

• высокая динамика движения;
• экономия горючего;
• плавный разгон;
• отсутствие толчков при переключении передачи;
• отсутствие шума коробки и ДВС;
• не требует переключать передачи;
• надежность и простота конструкции;
• легкий ремонт и обслуживание;
• небольшой вес;
• стоимость ниже обычной АКПП;
• увеличенный срок эксплуатации.

Недостатки CVT:

• низкий темп набора скорости;
• нужно лить только масла, которые охлаждают, поскольку высокая сила трения;
• требуется бережное отношение к ремню или цепи;
• обслуживание вариатора дороже, нежели других КПП;
• каждые 130-140 тыс. км нужно менять ремень;
• малое количество времени бесперебойной работы.

Взглянув на все плюсы и минусы можно сказать, что вариатор имеет много положительных моментов, но и не меньше отрицательных. При бережной эксплуатации и своевременном ТО, CVT прослужит долго и надежно. По мнению многих экспертов эта КПП идеально подходит для девушек и людей с ограниченными физическими возможностями.

Предложения производителей в вариативных коробках

На данном этапе несколько производителей работают над совершенствованием бесступенчатой коробки. Основной проблемой остается ремень и цепь, которые имеют повышенный износ.

Компания Toyota разработала новый вид цепи, который состоит из легкого и прочного метала, а сверху покрыт резиной высокого качества. Весь этот элемент покрывают специальным полимером, который служит для снижения нагревания. Этот ремень для коробок CVT сейчас только на стадии тестирования, но производитель обещает в случаи успешных испытаний запустить его в массовое производство, что значительно повлияет на время проведения ТО и износ деталей.

Также Форд запустил новый вид ремня для CVT на основе секретного полимера. Срок службы данной детали по техническим данным составляет 200 000 км, что на 50 тыс. км больше, нежили существующие.

Вариаторная коробка передач

Как и любая другая коробка передач, вариатор – это устройство, преобразующее крутящий момент, поступающий от двигателя к колесам. Передача момента осуществляется бесступенчато, в определенном диапазоне регулирования. Довольно часто вариатор обозначают аббревиатурой  “CVT” (Continuously Variable Transmission), что в переводе с английского означает «трансмиссия с непрерывно изменяющимся крутящим моментом».

Типы CVT

В  зависимости от устройства выделяют следующие основные типы вариаторов:

• цепные;
• клиноременные;
• тороидальные.

Клиноременный вариатор

Наибольшее распространение получил клиноременный вариатор CVT.

Клиноременный вариатор CVT состоит из клиновидного ремня, расположенного между двумя раздвижными шкивами. В процессе движения автомобиля шкивы то сжимаются, то разжимаются, обеспечивая изменение передаточного числа. Главная цель вариаторной коробки – обеспечение плавного бесступенчатого изменения крутящего момента. Это актуально для легковых автомобилей, мотороллеров, снегоходов и прочей техники.

Тороидный вариатор

В CVT мощность передается скошенными торцами осей звеньев цепи, а тянущее усилие передает цепь. В тороидных вариаторах вместо шкивов используются конусовидные диски, вместо ремня – ролики. Они способны передавать больший крутящий момент. Для изготовления деталей для данного типа CVT требуется высокопрочная сталь, что в итоге влияет на его стоимость.

Преимущества и недостатки CVT

Цепной вариатор

Главным преимуществом вариаторной коробки передач является возможность обеспечить непрерывное изменение крутящего момента. Это позволяет достичь лучших показателей расхода топлива и динамики автомобиля.

К недостаткам вариатора относятся:

1. Невозможность его установки в автомобилях с мощным двигателем.
2. Максимальные нагрузки, буксировка или систематическая езда на высоких оборотах приведут к быстрому износу ремня вариатора, а соответственно и к поломке CVT.

МОДЕЛИ

Автономные шарикоподшипниковые обгонные муфты

Муфты широкого назначения для легких условий работы. Установка на вал и корпус с применением шпонок или без них, не требуют обслуживания. Самонесущие, то есть с интегрированными подшипниками, не требуют дополнительной установки подшипников.

Встраиваемые муфты

Муфты роликового типа с внутренним и внешним обоймами или только с сепаратором. Не самонесущие, устанавливаются совместно с подшипниками. Требуют заполнение смазкой и технического обслуживания.

Билет 35 вопрос 13 9% ошибается

Какие достоинства и недостатки имеет вариатор

Прежде всего, стоит рассмотреть все преимущества, которые скрываются под вариатором.

1. Бесступенчатое ускорение, которое подразумевает отсутствие любых рывков, делает такую коробку передач очень комфортной при эксплуатации.
2. Благодаря поддержанию нужных оборотов, в КПП обеспечивается эффективное использование мощности, а это значит, что позволяет во много раз сократить расход топлива.
3. Такая коробка передач неуязвима к изменению ландшафта местности, пока нога находится на педали газа. Даже если вы начнете движение в гору, плавное понижение передачи не даст автомобилю вынуждено снизить скорость движения. В этом вариатор превосходит многие виды трансмиссии.
4. Динамика разгона значительно превышает показатели механической и автоматической коробок передач. Дело в том, что для переключения МКПП и АКПП требуется некоторое время, за которое шестерни смещаются в нужную сторону. Внутри вариатора этот процесс осуществляется намного быстрее, за счет отсутствия специальных механизмов.
5. У вариаторов самый простейший механизм. Если автоматические коробки передач имеют большое количество сложных механизмов, то вариатор представлен всего двумя шкивами, что облегчает эксплуатацию и обслуживание агрегата.
6. Вариатор обеспечивает легкое начало движения. Принцип действия позволяет тронуться с нужной плавностью при любом навыке езды. Кроме того, плавная работа не позволит «угробить» коробку даже начинающему водителю, что делает ее очень полезной при обучении вождению.
7. В зимнее время пуск двигателя с вариатором значительно облегчается, потому что он плохо поддается замерзанию, что является несомненным плюсом.

Модели вариаторов:
