Что такое автомобильный тахометр и как он работает
Содержание:
- Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками
- что это, значение, принцип работы
- Как подключить автомобильный тахометр своими руками
- Существующие разновидности тахометров
- Неисправности тахометра
- Разгоняемся по тахометру
- Неисправности тахометра
- Что измеряет тахометр в машине
- Схема подключения тахометра ВАЗ-2108 и 2109
- Типы и виды тахометров
Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками
Как работает?
Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.
Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

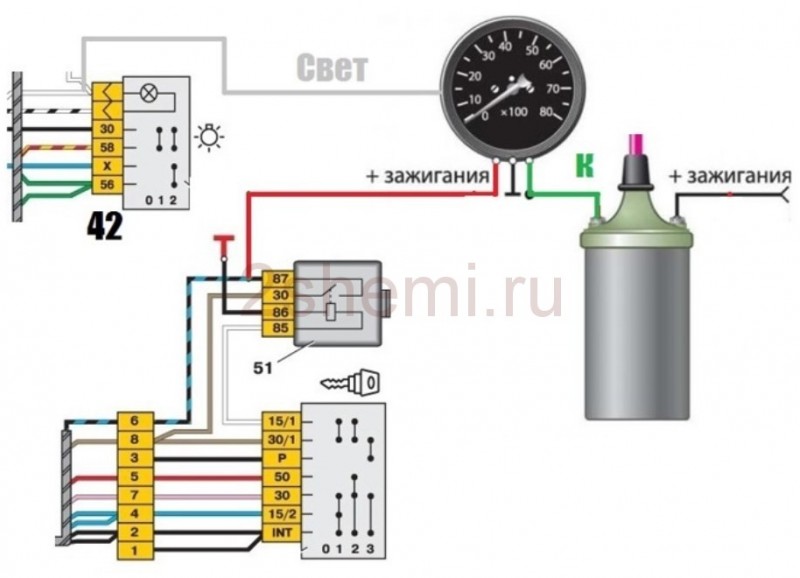

Схема подключения шестерочного тахометра
Где находится?
Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.
Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.
Возможные неисправности
Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).
В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.
Диагностику можно произвести так:
- Отключите проводку, питающую прибор.
- Поверните ключ в замке зажигания.
- Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.
Особенности подключения
Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.
Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:
- Кабель белого цвета необходимо для соединения подсветки.
- Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
- Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
- Коричневый проводок подключается к выводу К+ на катушке.
- Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
- Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.
Видео «Тюнинг шестерочного тахометра»
Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).
что это, значение, принцип работы
Тахометр — это измерительный прибор, отображающий частоту вращения коленвала двигателя. Он позволяет водителю выбирать оптимальный режим эксплуатации мотора, подбирая соответствующую передачу. Показания тахометра помогают контролировать работу автомобиля и не превышать максимально допустимые обороты двигателя.
Какие бывают тахометры
По месту установки тахометры делятся на штатные и выносные. Штатные приборы монтируются на приборной панели рядом со спидометром. Выносные применяются на гоночных автомобилях и устанавливаются в месте, наиболее удобном для пилота. В этом случае они могут быть оснащены сигнализацией, предупреждающей о необходимости переключения скорости.
Независимо от разновидности прибора, их шкала размечена в тысячах оборотов в минуту.
На современных автомобилях устанавливаются аналоговые и цифровые электронные тахометры.
Аналоговые приборы оборудованы стрелкой, которая перемещается относительно циферблата с делениями. Такие тахометры устанавливаются на приборной доске большинства современных авто.
Цифровые тахометры отличаются электронным табло, на котором выводятся сведения о текущих оборотах коленвала. Они могут быть не выделены в отдельный прибор, а являться частью дисплея панели приборов.
Считается, что аналоговые приборы более удобны. Человек быстрее и легче воспринимает угол отклонения стрелки, чем абстрактное цифровое значение.
Цифровое табло обеспечивает высокую точность измерения. Поэтому такие тахометры чаще применяются в качестве выносного оборудования для диагностики двигателя и настройки режимов его работы. Точность измерения аналоговых устройств весьма условна. При высокой частоте вращения коленвала мотора — погрешность составляет до 500-1000 оборотов в минуту.
Также применяются гибридные тахометры, в которых циферблат со стрелкой дополняется цифровым значением на экране бортового компьютера.
На отдельных авто применяются системы, в которых показания спидометра и тахометра проецируются на лобовое стекло автомобиля.
Принцип работы тахометра
Аналоговый тахометр регистрирует импульсы, поступающие с катушки зажигания или датчика оборотов, установленного на коленвале двигателя или с бортового компьютера. Электромагнитная катушка преобразует энергию импульсов в электромагнитное поле, которое отклоняет стрелку. Чем чаще приходят импульсы, тем выше напряженность поля и больше отклонение стрелки по циферблату. При уменьшении частоты вращения импульсы начинают поступать реже. Напряженность поля снижается и стрелка под воздействием пружины возвращается в исходную позицию.
Для сглаживания колебаний импульсов используется конденсатор.
В более современных устройствах импульсы с датчика преобразуются в магнитное поле с помощью микросхемы.
В цифровых тахометрах установлены платы, которые учитывают количество импульсов от датчика и преобразуют их в цифровое значение на панели приборов.
Зачем нужен тахометр
Основная задача тахометра серийного автомобиля — продление ресурса мотора. Характеристики двигателя внутреннего сгорания отличаются при разных режимах работы. При чрезмерно низких оборотах ухудшается смазка мотора. Масляное «голодание» в сочетании с увеличенной нагрузкой на подшипники приводит к интенсивному износу деталей. Он прогрессирует по мере увеличения зазоров, приближая момент капитального ремонта.
Постоянное движение на высоких оборотах также ведет к перегреву и интенсивному истиранию вкладышей подшипников
Особое внимание нужно обратить на красную зону шкалы тахометра. Она указывает, что обороты превысили максимально допустимое значение
В этом случае интенсивное трение и нагрев могут стать причиной мгновенного истирания подшипников скольжения и появление задиров на шейках коленвала. Также пружины клапанов могут не успеть отбросить их обратно, в результате чего произойдет столкновение поршня с тарелкой клапана. Последствия этого проявляются в виде пробитых поршней и погнутых или сломанных клапанов.
Показания тахометра позволяют водителю более эффективно использовать возможности мотора, своевременно переключая передачи. На низких оборотах падает крутящий момент, что ведет к перерасходу топлива при движении под нагрузкой. Мощность и крутящий момент также падают при высокой скорости вращения коленвала (обычно это 5-6 тысяч оборотов в минуту), при этом топливо сгорает не полностью, что ведет к резкому снижению КПД.
Поэтому следует придерживаться оптимального режима, при котором коленвал крутится со скоростью 2-4 тысячи оборотов в минуту.
Как подключить автомобильный тахометр своими руками
Главная функция тахометра в машине — это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр.
Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу.
Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.
Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον— мера.
Виды тахометров
Есть два вида тахометров: цифровой и аналоговый.
Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения.
Второй проще и выглядит, как табло со стрелками и значениями.
Выносной
Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели.
Кроме того их стильный вид придаёт машине элегантности.
Штатный
Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.
Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными. https://www.youtube.com/embed/TdI-Nn8XjmY
Как подключить тахометр через ЭБУ Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем.
Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала.
Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.
Схема подключения тахометра на бензиновый двигатель
Закрепите механизм на его месте (место расположения определяется видом устройства). Чёрный провод подсоедините к массе (кузову) автомобиля. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.
Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе — прибор подключается к прерывателю трамблёра. Во второй системе — к коммутатору напряжения.
Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.
Как подключить тахометр к дизелю
Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы — демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.
Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать». Случается, что выше обозначенную клемму найти невозможно
В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке
Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке.
Как проверить тахометр на работоспособность
Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства.
Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея.
Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик — нужна замена.
Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.
Существующие разновидности тахометров
На данный момент можно выделить всего несколько разновидностей тахометров, которые устанавливаются на современные транспортные средства. В частности, речь идет про следующие приборы:
- цифровой тахометр;
- механический прибор, показывающий обороты двигателя;
- аналоговый тахометр.
Каждый вариант устройства работает по определенному принципу, из-за чего автомобилистам будет полезно иметь представление об устройстве и порядке считывания данных каждым элементом.
Цифровой тахометр
Это наиболее распространенные варианты устройств в настоящее время, которыми оборудуются все свежие модели транспортных средств. Принцип работы такого приспособления несколько похож на действие механического тахометра. В частности, здесь предусмотрено подключение к катушке зажигания. Однако, считывание показателей происходит за счет приема количества и интервала сигналов с катушки, а не импульсов, как в случае с механическим устройством. Кроме того, чтобы на панель приборов выводились максимально точные значения, здесь также считываются сигналы, которые поступают с датчиков холостого хода и коленвала. В конечном итоге все показания суммируются, и наиболее точный результат проецируется на цифровую панель приборов.
Механический тахометр
Это наиболее распространенное устройство, которое выделяется своей богатой историей, так как изначально такие приборы ставились еще на самые первые транспортные средства. Конструктивная особенность такого тахометра заключается в том, что он подключен к коленчатому валу напрямую с использованием соответствующего троса. В процессе работы двигателя внутреннего сгорания вырабатываемый крутящий момент передается на шестерню и в конечном итоге через трос выводится на подвижную катушку устройства. Что касается самого прибора, то он представляет собой электромагнит, в котором при увеличении числа оборотов мотора создается наибольшая индукция. Существенная проблема таких надежных приборов в том, что они не демонстрируют точные показания, и конечная частота вращения мотора может отличаться на 500 оборотов в минуту.
Аналоговые тахометры
В данном случае речь идет про более совершенный механический вариант тахометра, однако, вместо троса и подключения соответствующего привода к коленвалу предусматривается использование катушки зажигания. В процессе работы, это устройство вырабатывает импульсы, которые направляются в схему тахометра. Следовательно, чем выше обороты мотора в данный момент, тем сильнее и чаще будут поступать импульсы, соответственно и стрелка будет отклоняться от нулевой отметки. У этого устройства также имеется существенный недостаток – это погрешность, которая хоть и ниже, чем у механического тахометра, но не сравниться с данными, считываемыми цифровым прибором.
Неисправности тахометра
Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:
- отсутствие реакции стрелки на изменение количества оборотов двигателя;
- хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
- явное занижение или завышение показаний.
О каких же поломках свидетельствуют перечисленные признаки?
Стрелка не реагирует на измерение количества оборотов
Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:
- Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
- Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
- При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
- Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.
Видео: стрелка тахометра не реагирует на обороты двигателя
Стрелка тахометра хаотично скачет
Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:
- отсутствие хорошего контакта на минусовой клемме аккумулятора;
- окисление или подгорание коричневого провода на катушке зажигания;
- подгорание или износ контактов крышки распределителя зажигания, или бегунка;
- износ подшипника вала трамблёра;
- замыкание красного провода, питающего прибор, на «массу» автомобиля;
- неисправность датчика положения коленчатого вала (для инжекторных двигателей).
Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.
Видео: скачки стрелки тахометра
Тахометр занижает или завышает показания
Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.
Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:
- Разобрать распределитель зажигания.
- Проверить состояние контактов прерывателя.
- Зачистить контакты.
- Произвести регулировку зазоров между контактами.
- Проверить исправность конденсатора, установленного в прерывателе.
- Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.
Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.
Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания
Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.
Разгоняемся по тахометру
Многие водители используют следующую схему:
-
- разгон осуществляется на первой передаче (от оборотов холостого хода до 3800 в минуту) и переключение на вторую передачу;
- происходит неизбежное падение количества оборотов от 3800 до 2300;
- разгон на второй передаче (обороты возрастают от 2300 до 3600) и переход на третью;
- падение количества оборотов с 3600 до 2400;
- ускорение на третьей (рост числа оборотов с 2400 до 3500), переключение на четвертую;
- снижение оборотов с 3500 до 2500;
- разгон на четвертой и т.д.
При возникновении потребности максимального разгона требует крутить двигатель на максимальных оборотах (около 5500 об/мин). Разгон произойдет быстрее, но возрастет и расход топлива, увеличится износ деталей двигателя.
Разогнаться, безусловно, можно и на холостых оборотах. Но такое действо сокращает ресурс мотора в разы. Расход топлива заметно увеличивается.
Неисправности тахометра
Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:
- отсутствие реакции стрелки на изменение количества оборотов двигателя;
- хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
- явное занижение или завышение показаний.
О каких же поломках свидетельствуют перечисленные признаки?
Стрелка не реагирует на измерение количества оборотов
Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:
- Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
- Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
- При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
- Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.
Видео: стрелка тахометра не реагирует на обороты двигателя
Стрелка тахометра хаотично скачет
Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:
- отсутствие хорошего контакта на минусовой клемме аккумулятора;
- окисление или подгорание коричневого провода на катушке зажигания;
- подгорание или износ контактов крышки распределителя зажигания, или бегунка;
- износ подшипника вала трамблёра;
- замыкание красного провода, питающего прибор, на «массу» автомобиля;
- неисправность датчика положения коленчатого вала (для инжекторных двигателей).
Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.
Видео: скачки стрелки тахометра
Тахометр занижает или завышает показания
Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.
Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:
- Разобрать распределитель зажигания.
- Проверить состояние контактов прерывателя.
- Зачистить контакты.
- Произвести регулировку зазоров между контактами.
- Проверить исправность конденсатора, установленного в прерывателе.
- Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.
Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.
Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания
Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.
Что измеряет тахометр в машине
Назначение прибора позволяет использовать ресурсы двигателя авто без последствий – вот для чего применяется устройство. Тахометр очень помогает уменьшить износ деталей мотора. Каждый двигатель имеет персональные технические характеристики, от которых зависит его конечная производительность. Эти параметры зависят от наибольшего допустимого крутящего момента и предельной мощности с поправкой на число оборотов. Тахометр это прибор для измерения перечисленных параметров.
Приведу примеры полезности тахометра:
- Если мотор будет постоянно работать на низких оборотах (до 2000 об./мин.), то расход топлива будет невысоким, но могут возникнуть некоторые неполадки. Если резко включить высокую передачу, то ДВС начнёт работать с высокой нагрузкой. Горючая смесь будет сгорать не полностью и в итоге на цилиндрах, поршнях и свечах будет образовываться нагар. А при работе на невысоких оборотах возникает плохое смазывание узлов агрегата маслом, в результате чего их износ повышается.
- Если двигатель будет постоянно работать на высоких оборотах (свыше 4000 об./мин.), то это сильно повысит расход бензина. Двигатель будет перегреваться, его узлы будут изнашиваться быстрее, масло будет ускоренно терять свои эксплуатационные свойства.
Всего существует 3 зоны работы тахометра: зелёная, жёлтая и красная. Если показатель вращения находится в зелёной зоне, то авто будет иметь слабую динамику. Если показатель будет находится между зелёной и красной зоной, то мотор будет потреблять больше горючего, но зато мощность будет максимальна.
Общий принцип работы прибора – прост. Он заключается в регистрации количества импульсов, поступающих от определённых датчиков. Подобные показатели трансформируются посредством специальных механизмов в отдельные величины. При этом тахометр двигателя имеет лишь относительную точность. У старых приборов она условна, достигает 500 об/мин. Электронные устройства считывают данные с меньшей погрешностью. Постоянное снижение мощности вращения приводит к повышению расхода топлива и износу деталей ДВС.
Интересно, что дизельные моторы имеют меньший диапазон вращений. К примеру, зелёная зона для правильного переключения передач начинается от 1500 и достигает 4000 об./мин. А для больших грузовых автомобилей этот показатель ещё меньше – от 1500 до 2500 оборотов. Поэтому лучше всего осуществлять переключение передачи в зелёной зоне, чтобы уменьшить расход топлива и увеличить срок службы ДВС.
Дополнительно тахометр применяют для регулировочных ремонтов на холостом ходу. Отмечу, что при запуске двигателя обороты не должны превышать 900 об./мин. А если пуск осуществлён на холодную, то показатель может достигать 1500 оборотов. Если же обороты выше 1000 оборотов, а автомобиль стоит на месте, то это может обозначать поломку в регуляторе холостого хода, что приведёт к существенному расходу бензина. На холостом ходу значения должны быть постоянными без колебаний от 500 до 1500 оборотов в минуту!
Схема подключения тахометра ВАЗ-2108 и 2109
Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.
Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.
Типы и виды тахометров
Всего существует три вида тахометров:
- Механического типа;
- Аналогового типа;
- Цифрового типа.
Однако независимо от типа тахометры могут быть штатными и выносными по методу монтажа. Элемент, фиксирующий частоту вращения коленвала, в основном устанавливается в его непосредственной близости, а именно – возле маховика. Нередко контакт подсоединяется к катушке зажигания или к контакту датчика коленвала.
Механические
Самая первая модификация тахометров была именно механической. В его устройство входит трос привода. Один конец с бегунком подсоединяется к распределительному или коленчатому валу, а другой – к редуктору тахометра.
Крутящий момент передается на редуктор, который приводит в движение магнитный механизм. Тот в свою очередь отклоняет на нужную величину стрелку тахометра. Данный тип устройств имеют большую погрешность (до 500 об/мин). Это обусловлено тем, что тросик при передаче усилия скручивается, что искажает реальные значения.
Аналоговые
Более усовершенствованная модель – аналоговый тахометр. Внешне он очень похож на предыдущую модификацию, однако отличается принципом передачи значения крутящего момента на привод стрелки.
Электронная часть устройства подключается к датчику положения коленвала. Внутри тахометра имеется магнитная катушка, которая отклоняет стрелку на нужную величину. Такие тахометры тоже имеют большую погрешность (до 500 оборотов в минуту).
Цифровые
Самой последней модификацией тахометров является цифровая. Обороты могут отображаться в виде светящихся цифр. В более продвинутых моделях на экране отображается виртуальный циферблат со стрелкой.
Такое устройство также подключается к датчику коленвала. Только вместо магнитной катушки в блоке тахометра установлен микропроцессор, который распознает сигналы, поступающие от датчика, и выдает соответствующее значение. Погрешность у таких приборов самая маленькая — около 100 оборотов в минуту.
Штатные
Это тахометры, которые устанавливаются в автомобиле с завода. Производитель подбирает модификацию, которая максимально точно будет показывать значения оборотов и указывать на максимально допустимые для данного мотора параметры.
Ремонтировать и менять такие тахометры сложнее всего, потому что они установлены в приборной панели. Чтобы отключить и поставить новый прибор, необходимо демонтировать всю приборную панель, а иногда и даже торпедо (в зависимости от модели авто).
Выносные
Гораздо проще с выносными тахометрами. Они устанавливаются в любом месте на консоли автомобиля, где только пожелает водитель. Подобные приборы используются в таких машинах, в которых с завода не предусмотрено наличие тахометра.
Чаще всего такие устройства цифровые или минимум аналоговые, так как их локация не зависит от длины кабеля. В основном такие тахометры устанавливаются в непосредственной близости с приборной панелью. Это позволяет водителю контролировать обороты мотора, не отвлекаясь от дороги.
