2 схемы

Особенности замены

Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.

Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.

Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.

На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.

В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.

Свежие статьи

Расположение и принцип работы

Местоположение реле не может быть одинаковым для всех моделей авто. Это напрямую связано с конструкцией машины, её марки и модели. Однако в большинстве случаях – это зона около БУВ (блока контроля впрыска) или под торпедо, возле монтажного блока. На инжекторных авто реле, как правило, установлено в зоне левой ноги водителя, под приборной панелью.

Реле, несмотря на конструктивно успешно выполненную схему, может портиться и выходить из строя. Признаками дефекта в этом случае выступают непривычные для работы действия или их полное отсутствие. Вот, например, как происходит контролирование насоса по схеме.

1. После срабатывания зажигания, РТН направляет сигнал на топливонасос, который задействуется на две секунды. Этого времени хватает для формирования давления в рейке (непосредственный впрыск топлива).
2. Следом начнётся щёлкание реле, отключающее бензонасос.
3. Следующая фаза работы связана с двумя условиями: вращением пускового устройства и автономной работы силовой установки. РТН посылает сигнал отключения на насос сразу же, как только остановится двигатель.

Реле в подкапотном пространстве

На отдельных марках авто реле также решает задачи ограничителя оборотов коленвала. Например, если метонимия двигателя чересчур высока, приблизилась к максимальной черте, электронасос отключается. Сигнал посылает реле, указывая на прекращение подачи топлива в мотор. Соответственно, амплитуда вращения вала снижается, и бензонасос вновь включается.

Есть и такие машины, в которых реле задействуется не после включения зажигания. Стоит только открыть дверь со стороны водителя, как оно начинает работать. Такое решение эффективно, так как позволяет обеспечить быстрый запуск силового агрегата. Давление создаётся гораздо раньше. Топливный насос уже заранее нагнетает горючее в систему.

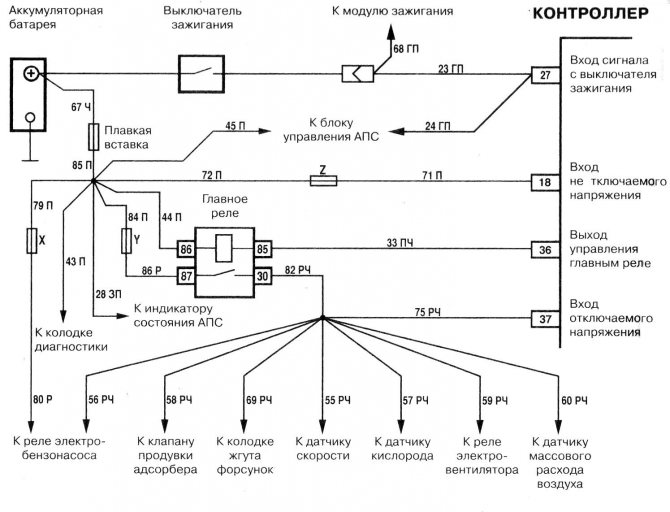

Схема выходов реле

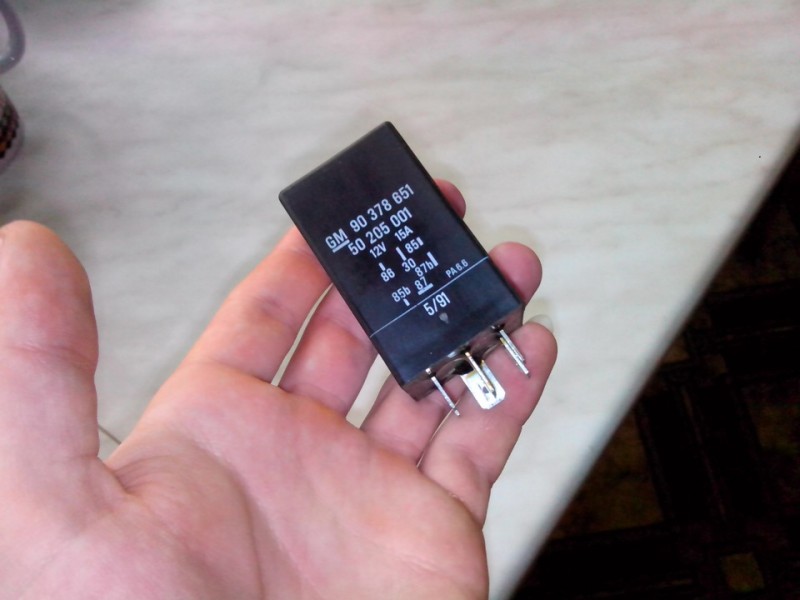

По сути, реле – это небольшая чёрная коробочка, напоминающая штатовскую вилку. Каждый из выводов устройства имеет собственную маркировку.

Как и говорилось выше, на некоторых автомобилях реле может выполнять и другие функции.

1. Обогрев лямбда зонда. Он включается на всех реле неодинаково. К примеру, на одном он может задействоваться вместе с бензонасосом, а на другом – осуществлять подключение посредством отдельного транзистора. На старых версиях авто лямбда зонда не имелось, но при работе насоса ток мог уходить впустую.
2. За включение пусковой форсунки. Такое происходит при запуске мотора на холодную. ПФ функционирует столько же времени, сколько и пусковое устройство, а также напрямую зависит от температуры ДВС. Конкретно время работы ПФ определяет реле, получающее информационные данные от блока управления. К примеру, если температура силовой установки достигает 60 градусов по Цельсию, ПФ задействуется всего на 1 секунду и даже меньше, а если мотор холодный – вплоть до 10 секунд.

31	масса
30	+12В постоянное (вне зависимости от зажигания)
15	+12 при включенном зажигании
50	+12 когда работает стартер
TD	сигнал от системы зажигания
TF	сигнал о температуре двигателя от блока управления впрыском КЕ
87	подача питания на бензонасос
87H	обогрев датчика кислорода
87V	включение пусковой форсунки

Как проверить реле бензонасоса

Вначале необходимо взять контрольную лампу и осмотреть предохранитель. Возможно, он просто перегорел, поэтому при ремонте достаточно произвести замену данного элемента. Возле предохранителя находится и реле топливного насоса. Необходимо проверить напряжение в области управляющих выводов, другим концом тестера касаясь массы. Если после поворота ключа бензонасос включился, значит причина поломки заключается в реле.

Проверку можно осуществить при помощи лампочки 12 Вольт с силой тока не более 0,25 Ампер. Большую мощность брать нельзя, в противном случае может сломаться блок управления.

Лампочка подключается между выходом 86 и 85. После того, как сработает зажигание, лампочка должна загореться. Если этого не произошло, значит реле неисправно.

Операцию можно произвести при помощи цифрового мультиметра, который покажет, идет ли напряжение на бензонасос, предохранитель и провода. Как он выглядит, видно на картинке:

На тестере есть три разъема, к которым важно правильно подключить щупы:

Когда напряжение падает больше, чем на 1 В, это говорит о том, что провода или контакты окислились

Тогда важно убедиться, что не произошло короткое замыкание. Если с проводкой все в порядке, такой результат свидетельствует о выходе самого насоса из строя

Подробнее изучить последовательность действий можно на видео:

Можно убедиться, что бензонасос в порядке, для этого необходимо подключить контрольную лампу к его разъему. Затем включается зажигание, при этом должна загореться лампочка. Если этого не произошло, значит ТН сломан. В таком случае его можно отремонтировать, используя ремкомплект и не заменяя реле.

Особенности диагностики автомобилей ВАЗ и Subaru

Чтобы обследовать автомобиль ВАЗ 2110 при помощи тест-лампы, нужно вначале демонтировать заднее сиденье и снять крышку люка.

Теперь можно проверить питание, при этом важно правильно подключить провода. На управляющих выводах поочередно измеряют напряжение

Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле.

Необходимо параллельно фиксировать контакт на массу. Когда тест-лампа не загорается, это означает, что повреждена проводка или реле. Также не стоит исключать вероятность выхода из строя блока управления мотором.

Теперь можно осмотреть реле, находящееся возле переднего пассажира под крышкой, в которую упираются ноги.

Необходимо произвести прозвон, предварительно открутив болты крепления реле при помощи головок на 8 и 10 мм.

На бензонасос нужно накинуть фишку и завести зажигание. Если насос срабатывает, реле исправно, но где-то отходит один из контактов. Когда бензонасос не работает, нужно проверить, проходит ли на подключенной фишке 12 Вольт.

Теперь с бензонасоса снимают фишку, от которой идут четыре провода разных цветов. Обследовать нужно два средних провода – серый и черно-белый, между которыми есть разность потенциалов.

Для проверки бензонасоса напрямую потребуется аккумулятор, можно взять установленный в машине и протянуть от него провода. На средние контакты подается напряжение 12 Вольт, не больше. Если насос исправен, будет слышен его гул.

Когда представленный выше метод не подходит, между выходом 87 и тридцатым ставят перемычку. При включении зажигания бензонасос не должен срабатывать. Когда ТН включается, это указывает на проблемы с устройством управления.

Следующий, способ подойдет, если не хочется возиться с измерительным оборудованием. Вместо старого реле нужно поставить новое или снятое из монтажного блока, которое отвечает за стеклоподъемники (находится оно в монтажном блоке). Необходимо проверить, как оно будет работать при включенном зажигании.

Чтобы снять деталь, достаточно убрать центральный подлокотник и часть приборной панели, в которую встроен прикуриватель и пепельница.

Дальше снимается защита из пластика и раскручиваются гайки, прикрепляющие деталь к кузову.

Другое реле ставится в пазы, после чего производится сборка в обратном порядке. Подробный разбор неисправностей бензонасоса представлен в видеоролике:

На автомобилях Субару можно активировать для проверки тестовый режим, при включении которого ЭБУ будет подавать сигнал на все контрольные лампочки. Чтобы включить этот режим, потребуется замкнуть находящиеся под рулевой колонкой зеленые фишки. Затем нужно включить зажигание. Если не будет слышно щелчка при включении бензонасоса, значит, возникли проблемы с реле. Когда реле подает звуки, это указывает на проблемы во входных сигналах.

Причины неисправностей

Реле ЭБН ломается редко, в нем нет особо чувствительных элементов. Это в большей мере достаточно стойкая механика, состоящая из сравнительно надежных металлических контактных частей и электромагнитной катушки. Самая частая причина неполадок — естественный износ.

Поломки, сбои в работе реле бензонасоса чаще причиняются следующими факторами:

• окисление, загрязнение, прогорание контактов, клемм. Появляются окислы, коррозия;
• перегорели конденсаторы;
• короткие замыкания;
• перегоревший предохранитель. Часто он выходит из строя по вышеуказанной причине;
• обрывы на электроцепи (на проводках, ведущих к реле);
• брак;
• неправильный монтаж иммобилайзера. Принцип противоугонок базируется на блокировке подачи питания к БН, поэтому проблема может быть заключена в указанном элементе.

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

№ и номинал предохранителя	Защищаемая цепь
Предохранитель	Защищаемая цепь
…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

А еще интересно: Датчик распредвала Шевроле Нива

Видео

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

• Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
• Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
• Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
• Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

1. Что делать, если давление низкое

• Поместите тряпку над линией возврата топлива.
• Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
• Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

1. Что делать, если давление высокое

• Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
• Затем выключите двигатель.
• Отсоединить возвратный топливопровод.
• Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Какие инструменты потребуются

Для проверки берется тест-лампа, потребляемый ток у которой не должен превышать 0,25 А. Вместо нее можно использовать мультиметр – прибор, обладающий функциями вольтметра, амперметра и аппарат для измерения омических сопротивлений. Чтобы открутить колодки реле, потребуются гаечные ключи соответствующие диаметру болтов.

Желательно иметь при себе схему реле, основные характеристики и значения силы тока. Как правило, необходимые данные наносятся на корпус устройства. Обычно на большинстве моделей разъемы расположены по стандартной схеме. Но лучше знать точное расположение, чтобы потом проверить количество контактов. Стандартная схема расположения реле представлена ниже:

Описание предохранителей на УАЗ Патриот

Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.

Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других — в отсеке двигателя.

Салонный блок имеет несколько модификаций, зависящих от года выпуска:

• в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
• затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
• на смену ему пришел полностью переработанный блок с другим расположением деталей.

Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.

Расположение предохранителей

Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.

Схемы по расположению

Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.

Модуль собственной разработки описывается шестью рядами:

• первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
• следующие две содержат по 3 реле К1-К6;
• затем идет ряд, где находятся К7-К10 и F26-F30;
• завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.

Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:

• все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
• затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
• завершает схему ряд с деталями К8 и К9.

Средняя стоимость

Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.

Об этой статье

Соавтор(ы):

Механик высшей квалификации

Соавтор(ы): . Джей Саффорд — консультант по автомобилям и менеджер проекта из Лейк-Уорт, Флорида. Имеет сертификацию ASE, Ассоциации управления автопарками NAFA, Ford и L1. Занимается ремонтом автомобилей более 15 лет, работал инструктором в Техническом институте Линкольна в Уэст-Палм-Бич, Флорида. Количество просмотров этой статьи: 6182.

Категории: Техническое обслуживание автомобилей

English:Check Your Fuel Pump

Español:revisar la bomba de combustible

Français:vérifier votre pompe à gasoil

Italiano:Controllare la Pompa del Carburante

Português:Verificar a Bomba de Combustível

Deutsch:Eine Benzinpumpe testen

中文:检查燃油泵

Bahasa Indonesia:Memeriksa Pompa Bahan Bakar

日本語:燃料ポンプの点検

العربية:تفقد مضخة وقود سيارة

हिन्दी:अपने फ्यूल पंप को चेक करें

Печать

Значок Auto Immo

Не заводится Ланос (Lanos 1.5) часть 1: не гудит бензонасос

Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет заводиться! «Нуу ёёёёёёёёёёё моё!» — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.

Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер:  то возникая, то исчезая.

Первое на что я обратил внимание после поворота ключа зажигания — не гудит бензонасос. Проблема усугублялась тем, что в баке было очень мало бензина, а так делать крайне не рекомендую, т.к

бензонасос может хапнуть воздуха, перегреться и сгореть — именно такого исхода дел я и боялся.. Я выделил две причины, из-за которых может не работать бензонасос на Ланосе, искать проблему лучше по мере возрастания сложности.

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег.

И вот мой совет —  не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает!

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться).  На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора  и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы.

После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать.

Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи.

Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя:  Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8?Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает?Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?Поставьте между замком и стартером реле, не поможет — то замок зажигания.
